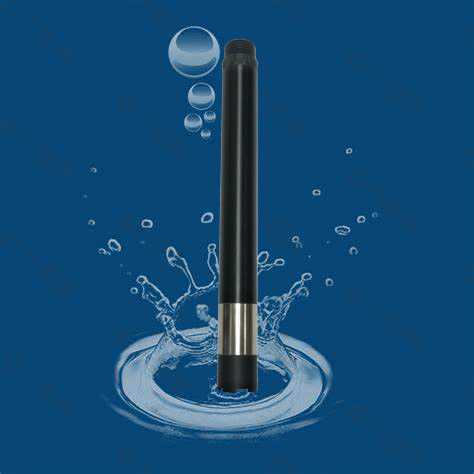

KFDO310 de geïntegreerde online fluorescentie opgeloste zuurstofsensor wordt ontworpen en op het het doven principe van opgewekte fluorescentie van specifieke substanties in fysica wordt gebaseerd gemaakt die. Het blauwe licht van de lichtgevende diode verlicht het fluorescente materiaal op de binnenoppervlakte van fluorescent GLB. Het fluorescente materiaal op de binnenoppervlakte is opgewekt en zendt rood licht uit. Door het faseverschil tussen het rode licht en het blauwe licht te ontdekken, en het te vergelijken met de interne kaliberbepalingswaarde, kan de concentratie van zuurstofmolecule worden berekend, en de eindwaarde kan output zijn door temperatuur automatische compensatie.
Geen elektrolyten, geen polarisatie
Geen behoefte die zuurstof, niet te verbruiken door het stroomtarief wordt beïnvloed
Ingebouwde temperatuursensor, automatische temperatuurcompensatie
Vrij van chemische producten zoals sulfiden
Kleine afwijking, snelle reactie, nauwkeurigere meting
Onderhoud-vrije, lange levensduur, lagere gebruikskosten
De fluorescente kappen zijn gemakkelijk te vervangen
Rs-485 interface, protocol modbus-RTU
| Modelaantal |
KFDO310 |
| Het meten van principe |
fluorescentie |
| Waaier |
0 ー 20 mg/l (0 verzadiging van ー 200%, 25 °C) |
| Resolutie |
0,01 mg/l, 0,1 °C |
| Precisie |
± 2% f.s. , ± 0,5 °C |
| Temperatuurcompensatie |
Automatische temperatuurcompensatie (PT1000) |
| Outputwijze |
Rs-485 bus, protocol modbus-RTU |
| Arbeidsvoorwaarden |
0 ー 45 °C, < 0="">
|
| Opslagtemperatuur |
- 5 ~ 65 °C |
| Installatiewijze |
Onderdompelingssteun |
| Kabellengte |
5 meters, andere lengte kunnen worden aangepast |
| Machtsconsumptie |
< 0="">
|
| Voeding |
12 ~ 24 VDC ± 10% |
| Beveiligingsniveau |
IP68 |
| Kaliberbepaling |
Twee-punt kaliberbepaling |
| Het fluorescente GLB-leven |
Gewaarborgd Gebruik één jaar (onder normaal gebruik) |
| Materiaal voor sensorhuisvesting |
Pom en 316L-roestvrij staal |
Het temperatuur ontdekkende deel zou onder de vloeibare oppervlakte moeten worden ondergedompeld om botsing met de film hoofdoppervlakte te vermijden. Het hoofddeel van het membraan zou van sediment vrij moeten zijn.
De kabel is een 4 kern verdraaide paar beschermde die draad in lijnopeenvolging wordt bepaald:
Rode draad -- machtskoord (12V-24VDC)
Zwarte lijn (GND)
Blue Line -- 485a
Witte lijn -- 485b
Vóór elektrificatie, zou de bedradingsopeenvolging zorgvuldig moeten worden gecontroleerd om onnodige die verliezen te vermijden door bedradingsfouten worden veroorzaakt.
Bedradingsinstructies: Beschouw als de kabel onderdompeling op lange termijn in water (met inbegrip van zeewater) of blootgesteld aan lucht, wordt al bedrading vereist om waterdichte behandeling te doen, zou de klantenkabel een bepaalde anticorrosieve capaciteit moeten hebben.
Onderhoudsprogramma
In tegenstelling tot doe sondes, die in principe elektrochemisch zijn, sondes verbruiken geen zuurstof en niet doen (behalve wanneer gebruikt in kleverige vloeistoffen) te hoeven vaak worden schoongemaakt.
| Onderhoudstaak |
Geadviseerde onderhoudsfrequentie |
| Schoonmakende sensor |
Was om de 30 dagen |
| Controleer de sensor en fluorescent GLB schade |
Controleer om de 30 dagen |
| Vervang fluorescent GLB |
Het heeft elk jaar veranderd |
| Kaliberbepaling van sensoren (indien nodig door bevoegde instantie) |
Volgens het onderhoudsprogramma door de bevoegde instantie wordt vereist die |
Nota: de onderhoudsfrequentie in de bovengenoemde lijst wordt slechts geadviseerd, vraagt het onderhoudspersoneel om de sensor volgens het daadwerkelijke gebruik van de sensor schoon te maken; nochtans, wordt de fluorescente GLB-vervangingsfrequentie één keer per jaar geadviseerd.
Onderhoudsmethode
Sensor buitenoppervlakte: maak de sensor schoon veegt de buitenoppervlakte met leidingwater, als er nog puinresidu is, met een vochtige zachte doek, voor wat koppig vuil af, kunt u wat huishouden schoonmakende vloeistof in schoon te maken leidingwater toevoegen.
De buitenoppervlakte van fluorescent GLB: verwijder de beschermende dekking van het vooreind van de sensor, spoel het vuil op het lichte venster van de sensor met schoon water, en behandel definitief de dekking; als u moet afvegen, gebruik een zachte doek en ben zorgvuldig van de kracht en de richting; als u de fluorescente filmlaag krast, zullen de sensoren niet behoorlijk werken.
De binnenoppervlakte van fluorescent GLB: als de waterdamp of het stof in de binnenkant van fluorescent GLB krijgen, is de het schoonmaken procedure als volgt:
Verwijder fluorescent GLB;
Spoel de binnenoppervlakte van fluorescent GLB met leidingwater;
Voor het vet en het oliehoudende vuil, met de toevoeging van de binnenlandse schoonmakende vloeistof van het was warme water;
Het spoelen van de binnenoppervlakte van fluorescent GLB met gedeioniseerd water;
Droog zacht alle oppervlakten met een schone, niet-katoenflaneldoek en plaats in een droge plaats om het water toe te staan om volledig te verdampen.
Controleer de draad van de sensor: de draad zou niet moeten strak zijn wanneer normaal het werken, anders het is gemakkelijk om de draad binnen de draad te breken en de sensor te veroorzaken kan niet normaal werken.
Inspecteer de sensorhuisvesting voor corrosie of andere schade.
De opslag van dag tot dag van fluorescente kappen: wanneer niet in gebruik, zet hen in een beschermende dekking met een vochtige spons, zodat de sensor lange tijd nat kan blijven. Als het hoofd van de sensor fluorescent GLB lange tijd droog is, zal het meetresultaat afdrijven en zal in water 48 uren moeten worden ondergedompeld alvorens te gebruiken.
| Fouten |
Waarschijnlijke oorzaak |
Oplossing |
|
De interface werkt niet
Verbind of toon geen meetresultaten
|
Het controlemechanisme slaagde om met de kabel te verbinden er niet in |
Sluit het controlemechanisme aan de kabel opnieuw aan |
| Kabelmislukking |
Tevreden ons contacteren |
| Fluorescent losgeschroeft of beschadigd GLB |
Installeer en haal fluorescent GLB opnieuw aan of vervang fluorescent GLB |
| De metingswaarde is te hoog, te laag of de waarde blijft onstabiel |
De buitenoppervlakte van fluorescent GLB is in bijlage aan een voorwerp |
Maak de buitenoppervlakte van fluorescent GLB schoon en ageer de sonde tijdens meting |
| Bioluminescent GLB was beschadigd |
Vervang fluorescent GLB |
| Fluorescent GLB heeft zijn levensduur overschreden |
| De waarde van de temperatuurmeting is uit de meetbare waaier of de lezing is uit orde |
De temperatuursensor is in bijlage aan iets |
Gebruik een zachte borstel om de gehechtheid zacht te verwijderen |
Nul Kaliberbepaling
Neem uit 2 van het natriumg sulfiet met een saldo, meet 98 ml water met een 250 ml-cilinder, giet het water in een beker, voeg het natriumsulfiet toe, beweeg met een glasstaaf, los op om 2%-de oplossing van het natriumsulfiet te krijgen, en de sensor in de oplossing, nul kaliberbepaling na 3 minuten numerieke stabilisatie te plaatsen. Het Bijlage van de instructieverwijzing.
Hellingskaliberbepaling
De sensorsonde wordt geplaatst in lucht-verzadigd water en de helling is gekalibreerd na 3 minuten of zo van numerieke stabilisatie. Het Bijlage van de instructieverwijzing.
Voorbereiding van lucht-verzadigd water: een 2/3 volume van vers gedistilleerd water wordt toegevoegd aan een constant temperatuurwater - bad om een poreus plastic blad op de waterspiegel (zie hieronder figuur) te drijven. Tegelijkertijd met de wasfles (luchtpomp) aan de water ononderbroken verluchting meer dan 1 uur, verzadigde de eindeverluchting, statisch ongeveer 20 minuten na de lucht water. De sensor wordt geplaatst in water en de helling is gekalibreerd nadat de gegevens stabiel zijn.
Nota: als alternatief, kan de hellingskaliberbepaling ook in water-verzadigde lucht worden uitgevoerd. Plaats de sensor in een kaliberbepalingsfles met een kleine hoeveelheid water (sonde 2-3 mm hierboven - waterspiegel) om ervoor te zorgen dat de sensor GLB maar zonder waterdruppeltjes vochtig blijft, en kalibreer de helling na 3 minuten numerieke stabilisatie.
Vermijd blootstellend de binnenoppervlakte van fluorescent GLB aan zonlicht
Gelieve te raken niet de fluorescente film met uw handen
De oppervlakte van fluorescente film is vrij van luchtbel tijdens meting en kaliberbepaling
Vermijd toepassend rechtstreeks om het even welke mechanische spanning (druk, krassen, enz.) aan de fluorescente film tijdens gebruik
De kwaliteitscontroleafdelingen hebben inspectieprocedures gestandaardiseerd, met geavanceerd en het testen materiaal en middelen, en in strikte overeenstemming met de regels van inspectie, 72 uur het verouderen van producten geperfectioneerd om experimenten, stabiliteitsexperimenten te doen, laten geen ongeschikte productfabriek.
De ontvanger zal de partij van het product met 2%-nonconformiteitstarief terugkeren, en al kosten zullen door de leverancier worden gedragen. De norm van overweging verwijst naar de productomschrijving door de leverancier wordt verstrekt die.
Waarborg de hoeveelheid en de snelheid van levering.
Dit product omvat:
1 sensor
1 exemplaar van instructiehandboek
Certificaat 1
Ons bedrijf verleent de naverkoopdienst één die jaar vanaf de datum van verkoop, maar omvat geen schade door ongepast gebruik wordt veroorzaakt. Als de reparatie of de aanpassing nodig zijn, rugkeren gelieve het op uw eigen kosten te, zal het bedrijf de schade van het instrument kosteloos herstellen.
