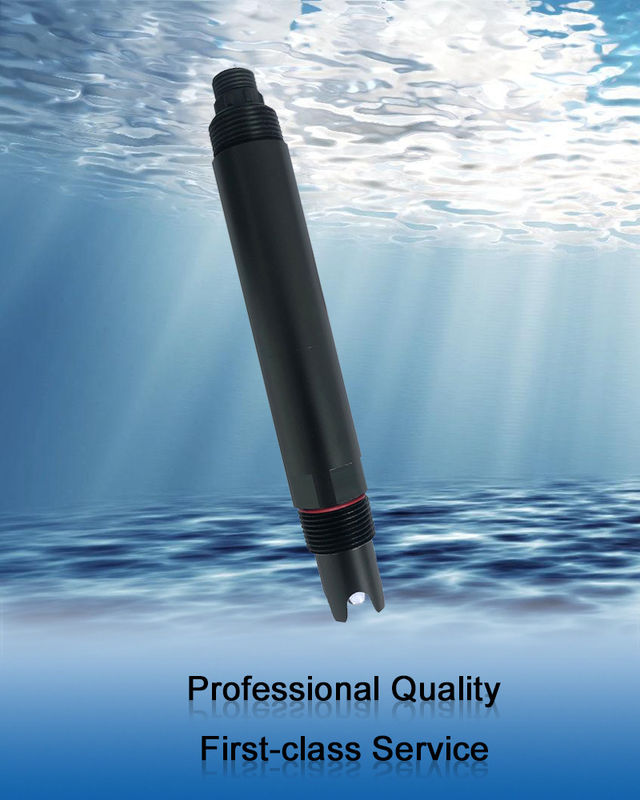

KPH601 Online PH-sensorsignaaluitgang: RS-485 (Modbus/RTU-protocol)

1Temperatuurcompensatie

Temperatuur/tijdgedrag van gecombineerde elektrodenWanneer de temperatuurverandering van het medium snel is, zal een conventionele pH-elektrode drijven totdat de temperatuur van de elektrode en het medium gelijk worden.Om een combinatie-elektrode snel te laten reageren op de temperatuursveranderingen van het medium, moeten de temperatuur van het binnenste en het buitenste referentieelement altijd gelijk zijn.

Optimale elektroden onderscheiden zich vooral door de symmetrische opwarming of afkoeling van hun afvoerelementen.Ze hebben dezelfde temperatuurcoëfficiënt en isothermische snijpunt bij pH 7 en 0 mVHierdoor kan een korte reactietijd op temperatuurveranderingen en een nauwkeurige temperatuurscompensatie worden gegarandeerd.

2Algemene pH-informatie

B.1 pH-metingstheorie

pH is de negatieve logaritme van de waterstof-ion-activiteit en een maat voor de zuurgraad of

alkalischheid van een oplossing.

pH = ¢log A[H+]

De pH wordt gewoonlijk gemeten met behulp van een glaselektrode en een referentieelektrode.

De glaselektrode fungeert als een transducer en zet chemische energie om (de waterstof-ion

De reactie is in evenwicht en de energie wordt in millivolt gemeten.

het elektrisch circuit wordt voltooid door de stroom van ionen van de referentiesolutie naar de oplossing

in de proef.

De elektrode en de referentieoplossing ontwikkelen samen een spanning (emf) waarvan de grootte

afhankelijk van het type referentie-elektrode, de interne constructie van het glas

Deze spanning is gelijk aan de spanning van de elektrode, de pH van de oplossing en de temperatuur van de oplossing.

uitgedrukt door de vergelijking van Nernst:

E = Eo (Rt/F 2,3) x log A[H+]

E = Eo (helling) x log A[H+]

waar:

E = de emf van de cel

Het ispotentieel van het systeem hangt af van het interne potentieel van het systeem.

constructie van het glas en de referentie-elektroden.

R = gasconstante

T = temperatuur in Kelvin

A[H+] = activiteit van het waterstofion (verondersteld gelijk te zijn aan de concentratie van

waterstof ionen)

F = Faradayconstante

Voor elke eenheidswijziging van de pH (of tienjarige verandering van de ionconcentratie) is de emf van de

Deze waarde staat bekend als de helling van Nernst.

van de elektrode.

Het pH-elektrodepaar wordt gekalibreerd met behulp van oplossingen van bekende en constante waterstofionen

De bufferoplossingen worden gebruikt om zowel de

Elektrode ispotentieel en helling.

3.TechnischeSpecificaties

4.DimensioneleDroeien

Opmerking:De sensorverbinding is een waterdicht kerngewricht van de soort M16-5 met een mannelijk kopje.

5.Installatie

Opmerking: De sensor mag bij installatie niet ondersteboven of horizontaal worden gemonteerd, ten minste niet in een hoek van 15 graden of meer.
