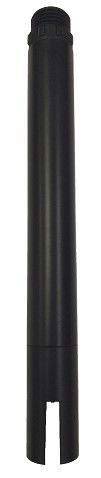

KEC310 Online geleidingssensor Makkelijk te installeren Onderwaterinstallatie Ip68

1Toepassingsomgeving

Drinkwater/oppervlaktewater/verschillende watervoorzieningen/industriële waterbehandeling

2. Feature

• Signaaluitgang: RS-485 (Modbus/RTU-protocol)
• Behoorlijk voor aansluiting op PLC, DCS, Industrial Control Computer, General Controller, papierloos opnameinstrument of touchscreen en andere apparatuur van derden.
• Eenvoudig te installeren: onderwaterinstallatie.
• Ip68, afsluitingsniveau.

3.Technische specificaties

4.Dimensionale tekening

5Installatie

Opmerking: ten minste 2 cm van de onder- en zijwanden van de container tijdens de installatie en het testen.

6Elektrolytische geleidbaarheid en meting ervan

Onze lichaamsvloeistoffen - bloed, lymfe en interstitiële vloeistof - bevatten allemaal een hoge concentratie natriumchloride en andere mineralen; ze zijn allemaal elektrolyten; de geleidbaarheid van bloed is ongeveer 0.54 S/m bij 37°C

De geleidbaarheid van waterige oplossingen, waarin de elektrische stroom door geladen ionen wordt gedragen, wordt bepaald door het aantal ladingsdragers (de concentratie),de snelheid van hun beweging (de ionenmobiliteit hangt af van de oplossingstemperatuur) en de lading die ze dragen (valentie van ionen)Daarom zal de hogere concentratie in de meeste waterige oplossingen leiden tot meer ionen en dus tot een hogere geleidbaarheid.de geleidbaarheid kan met toenemende concentratie afnemenDaarom kunnen twee verschillende concentraties van hetzelfde zout dezelfde geleidbaarheid hebben.

De temperatuur beïnvloedt ook de geleidbaarheid omdat ionen bij hogere temperaturen sneller bewegen, waardoor de geleidbaarheid toeneemt.Het gewone gedistilleerde water in evenwicht met kooldioxide in de lucht en totaal opgeloste vaste stoffen van minder dan 10 mg/l heeft een geleidbaarheid van ongeveer 20 μS/cmDe geleidbaarheid van verschillende oplossingen wordt in de onderstaande tabel weergegeven.

De geleidbaarheid van gedistilleerd water is ongeveer 0,055 μS/cm

Twee elektroden van een geleidingssensor (links) en de temperatuursensor (rechts) voor automatische temperatuurcompensatie (ATC) in een TDS-meter

Om de geleidbaarheid van een oplossing te bepalen,een geleidings- of weerstandsmeter (die technisch gezien hetzelfde zijn) wordt meestal gebruikt en de gemeten waarde wordt vervolgens handmatig of automatisch herberekend tot geleidbaarheidDit gebeurt door rekening te houden met de fysische kenmerken van het meetapparaat of de sensor, met inbegrip van de oppervlakte van de elektroden en de afstand tussen de twee elektroden.De sensoren zijn vrij eenvoudig.De sensoren voor het meten van de geleidbaarheid worden gekenmerkt door eencelconstante, die wordt gegeven door de verhouding van de afstand tussen de elektrodenDtot het gebied dat normaal is voor de stroomstroomEen:

K = D/A

Deze formule werkt goed wanneer het gebied van de elektroden veel groter is dan de afstand tussen hen, omdat in dit geval de meeste elektrische stroom rechtstreeks tussen de elektroden stroomt.voor 1 cm3 vloeistofK = D/A= 1 cm/1 cm2 = 1 cm−1. Merk op dat cellen met kleine breed gespreide elektroden cellenconstanten hebben van 1,0 cm−1 of meer, terwijl cellen met grotere en dichtgespreide elektroden cellenconstanten hebben van 0.met een breedte van niet meer dan 50 mmDe celconstante van verschillende toestellen voor het meten van geleidbaarheid varieert van 0,01 tot 100 cm−1.

Theoretische celconstante: linksK= 0,01 cm-1, rechts K= 1 cm−1

Om de geleidbaarheid uit de gemeten geleidbaarheid te verkrijgen, wordt de volgende formule gebruikt:

σ = K ∙ G

waar

σis de geleidbaarheid van de oplossing in S/cm,

Kis de celconstante in cm−1,

Gis de celgeleiding in Siemens.

De celconstante wordt gewoonlijk niet berekend, maar voor een bepaald meetapparaat of -installatie gemeten met behulp van een oplossing met een bekende geleidbaarheid.met een vermogen van meer dan 50 W,Omdat de geleidbaarheid afhankelijk is van de oplossingstemperatuur, devices for measuring conductivity often contain a temperature sensor that allows measuring the temperature and providing the automatic temperature compensation (ATC) to the standard temperature of 25°C.

De eenvoudigste methode om de geleidbaarheid te meten is het toepassen van een spanning op twee platte elektroden die in de oplossing zijn ondergedompeld en het meten van de resulterende stroom.Volgens Ohms wet, de geleidbaarheidGis de verhouding van de stroomIk...naar spanningV:

G = I/V

Het is echter niet zo eenvoudig als het lijkt. Er zijn veel moeilijkheden. Wanneer gelijkstroomspanning wordt gebruikt, kunnen ionen zich ophopen in de buurt van de elektrodeoppervlakken en kunnen er chemische reacties op de oppervlakken plaatsvinden.Dit zal leiden tot een toename van de polarisatie weerstand op de elektrode oppervlakkenAls we de weerstand van bijvoorbeeld natriumchloride met behulp van een multimeter proberen te metenwe zullen duidelijk zien dat de lezing op het scherm stijgt vrij snelOm dit probleem te verzachten, worden vaak vier elektroden in plaats van twee gebruikt.

De polarisatie van elektroden kan worden voorkomen of verminderd door een wisselstroom toe te passen en de meetfrequentie aan te passen.waar de polarisatieresistentie relatief klein isDe frequentie wordt meestal automatisch aangepast aan de gemeten geleidbaarheid van een oplossing.Moderne digitale 2-elektrode geleidingsmeters gebruiken meestal complexe wisselstroomgolfvormen en temperatuurcompensatieZe worden in de fabriek gekalibreerd en vaak is een herkalibratie in het veld vereist omdat de cel constant met de tijd verandert.Het kan worden gewijzigd als gevolg van verontreiniging of de fysisch-chemische wijziging van elektroden.

In een traditionele 2-elektrode geleidingsmeter wordt een wisselspanning tussen de twee elektroden aangebracht en de resulterende stroom gemeten.heeft één nadeel het meet niet alleen de oplossing weerstand, maar ook de weerstand veroorzaakt door de polarisatie van de elektrodenOm het effect van polarisatie tot een minimum te beperken, worden vaak 4-elektrodecellen en platine-cellen gebruikt die zijn bedekt met platina zwart.
