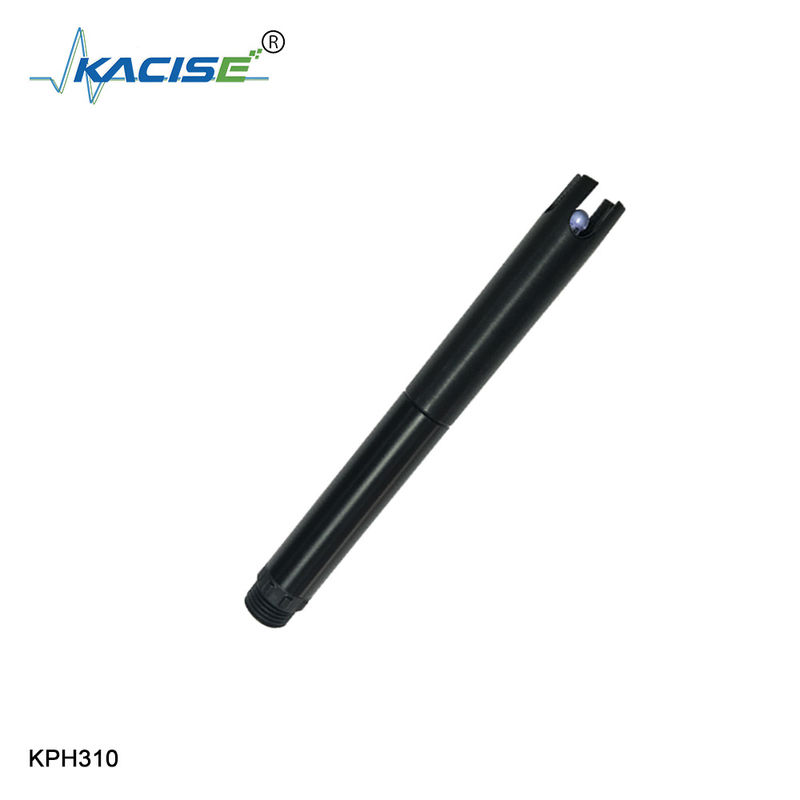

KPH310 Online PH-sensorsignaaluitgang: RS-485 Dubbele hoge impedantie differentiële versterker Ip68

1Toepassingsomgeving

Voor milieumwaarneming van de waterkwaliteit, zuur/alkali/zoutoplossing, chemisch reactieproces, industrieel productieproces,kan voldoen aan de meeste eisen voor online pH-meting voor industriële toepassingen.

2. Feature

• Signaaluitgang: RS-485 (Modbus/RTU-protocol).
• Behoorlijk voor aansluiting op PLC, DCS, Industrial Control Computer, General Controller, papierloos opnameinstrument of touchscreen en andere apparatuur van derden.
• Dubbele hoge impedantie differentiaalversterker, sterke anti-interferentie, snelle reactie.
• De gepatenteerde pH-sonde, met een interne referentievloeibaarheid bij een druk van ten minste 100 kpa (1 bar), lekt extreem langzaam uit de microporeuze zoutbrug,met een exsudatie naar voren van meer dan 20 maandenEen dergelijk referentiesysteem is zeer stabiel, de levensduur van de elektrode is vele malen langer dan die van gewone industriële elektroden.
• Eenvoudig te installeren: onderwaterinstallatie.
• IP68, beschermingsniveau.

3.Technische specificaties

4.Dimensionale tekening

Tips: V&A

1Waarom geeft hetzelfde monster verschillende waarden op twee pH-meters?

De pH-metingsfouten worden veroorzaakt door de pH-elektrode, de pH-meterhost en de standaardbuffer.resulterend in enigszins verschillende metingen, dus gebruik dezelfde buffer tegelijkertijd.

Voor de kalibratie werden twee pH-meters gebruikt en vervolgens werd tegelijkertijd de pH-waarde van het monster bepaald.

2Wat is een composiete elektrode?

Een elektrode die een pH-glaselektrode met een referentie-elektrode combineert, wordt een pH-composite-elektrode genoemd.

De structuur van de pH-composite elektrode bestaat voornamelijk uit elektrodelamp, steunstaaf, referentieelektrode, referentieoplossing, schil en vloeistof

verbinding, elektrodenkap, elektrodendraad, verbinding, enz.

3Hoe werkt een pH-sensor?

Differentiële pH-sensoren en ORP-sensoren gebruiken een veldbewezen methode waarbij drie elektroden worden gebruikt in plaats van de twee die in conventionele pH-sensoren worden gebruikt.Terwijl een gecombineerde pH-elektrode een Ag/AgCl referentiedrad in KCl-oplossing heeft, een differentiële pH-sensorreferentie is een pH-metingselektrode in een bekende pH 7,0 bufferceloplossing.Deze referentiecel (E2 in de figuur aan de linkerkant) maakt elektrisch contact met het proces via een dubbele verbindingszoutbrugDe andere pH-metingselektrode (E1) staat in direct contact met het proces. Het proces en de referentie-elektroden meten de pH-waarde verschillend ten opzichte van een derde metalen grondelektrode (E3).
