Verspreidende de Sensor Antiinterferentie van de Methode Online Troebelheid

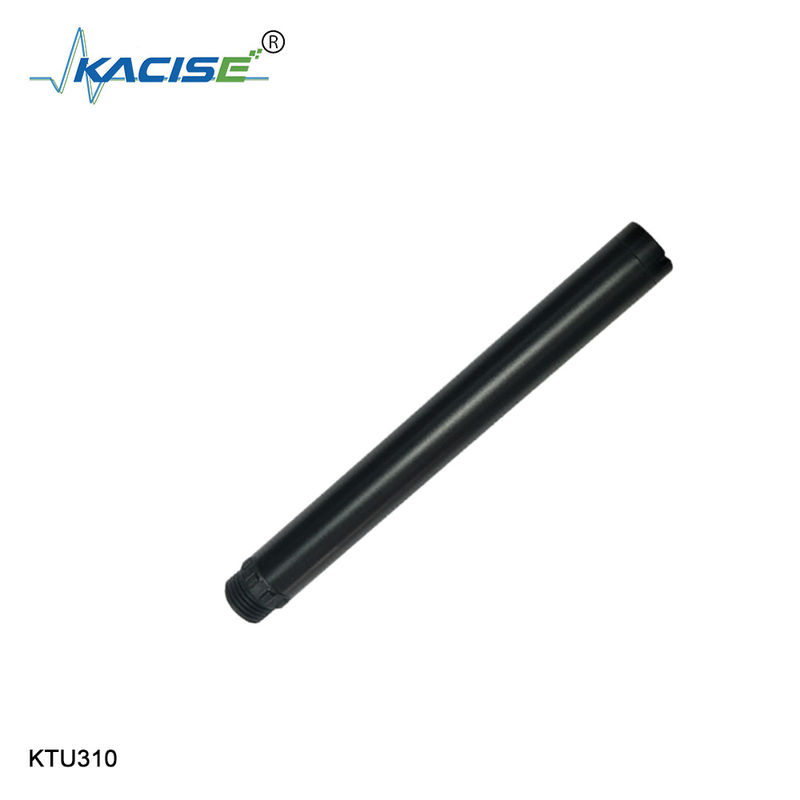

KTU310 online Troebelheidssensor 90 ° de Vezelstructuur van het Hoek Verspreidende Principe, Sterke Anti-Interference Capaciteit

1.Principle

KTU310 integreerde online turbidimeter wordt ontworpen en wordt gemaakt door het principe van verspreidende lichte turbidimeter. Wanneer een lichtstraal een watersteekproef ingaat, wordt het licht verspreid door het troebelheidsmateriaal in de watersteekproef. De troebelheid in de watersteekproef kan worden berekend door de intensiteit van het verspreide licht in de verticale richting van het inherente licht te meten en vergelijkend het met de interne kaliberbepalingswaarde, is de eindwaarde output na linearization.

2.Feature

90 ° hoek verspreidend principe, ingebouwde temperatuursensor

Steun rs-485, Modbus/RTU-protocol

Vezelstructuur, de sterke anti-interference capaciteit van extern licht

De infrarode LEIDENE lichtbron, hoge stabiliteit

IP68, schild, waterdiepte, 20 meters

Geschikt, snel, stabiel, en gemakkelijk te handhaven

3.Technical specificaties

4.Dimensional tekening

Uiteinden: Orion Method AQ4500

Orion Method AQ4500 werd ontwikkeld door Thermo Wetenschappelijk en is gebaseerd op het gebruik van hun troebelheidsmeter, Thermoorion AQUAfast Turbidimeter Modelaq4500. Deze methode voldoet alle vereisten van EPA-Methode 180,1 behalve de gespecificeerde lichtbron. Deze methode vereist nog een 90 graadfotodetector met een spectrale reactie tussen 400 NM en 600 NM, en het inherente en verspreide licht kan niet reizen dan verder 10 gecombineerde cm.

De spectrale output van met een laag bedekte blauwe leiden is als dat van een wolframlamp.

In plaats van het gebruiken van een polychromatic wolframlamp als lichtbron, gebruikt de Orion-methode AQ4500 „witte“ leiden. Om een breedbandoutput met te bereiken gebruikt typisch narrowband leiden, deze methode een fosfor met een laag bedekte blauwe leiden. Dit breidt de spectrale output van de blauwe 450 NM-golflengte aan een breed spectrumreactie zoals uit een wolframbron/een de detectorcombinatie van het cadmiumsulfide.

Voorts staat het gebruik van een LEIDENE lichtbron voor snelle pulserende verrichting toe. Door het licht te pulseren, laat deze methode synchrone opsporing ⁴⁰ toe. De synchrone opsporing betekent dat om het even welke verdwaald licht of elektronisch-veroorzaakte fouten kunnen bijna worden verminderd en worden gecompenseerd. Orion Method AQ4500 vermindert ook fouten toe te schrijven aan kleurenabsorptie door twee fotodetectors te gebruiken. Naast nefelometrisch, heeft de 90 graaddetector, AQ4500-turbidimeter een overgebrachte (180-graad) lichte detector ⁴⁶. Het licht dat de overgebrachte detector bereikt wordt gebruikt als verwijzingsstraal tegen de nefelometrische verspreide lichtstraal. Dit staat voor kleurencompensatie toe te schrijven toe aan absorptie.

Orion Method AQ4500 gebruikt ratiometric, nefelometrische technologie om troebelheid te meten.

Om met EPA volgzaam te blijven, heeft Orion Method AQ4500 een beperkte reeks van 0.06-40 NTU. Als een steekproef over deze grens leest, zou het aan hieronder 40 NTU moeten worden verdund. De nieuwe meting kan dan met de verdunningsfactor worden vermenigvuldigd om de troebelheid van de originele steekproef te bepalen. Terwijl het handboek voor dit instrument beweert dat het van 0-4000 NTU kan worden gebruikt, beperkt de goedgekeurde versie van deze methode lezingen tot 40 NTU. Men zou moeten opmerken dat enkel omdat een instrument of een methode door EPA worden goedgekeurd betekent niet dat het met EPA-Methode 180,1 volgzaam is. Thermoturbidimeter van Orion wordt AQ4500 EPA-goedgekeurd voor troebelheid tussen 0.06-40 NTU, maar omdat het een leiden en niet een wolframgloeilamp gebruikt, is het niet volgzaam met EPA-Methode 180,1.
