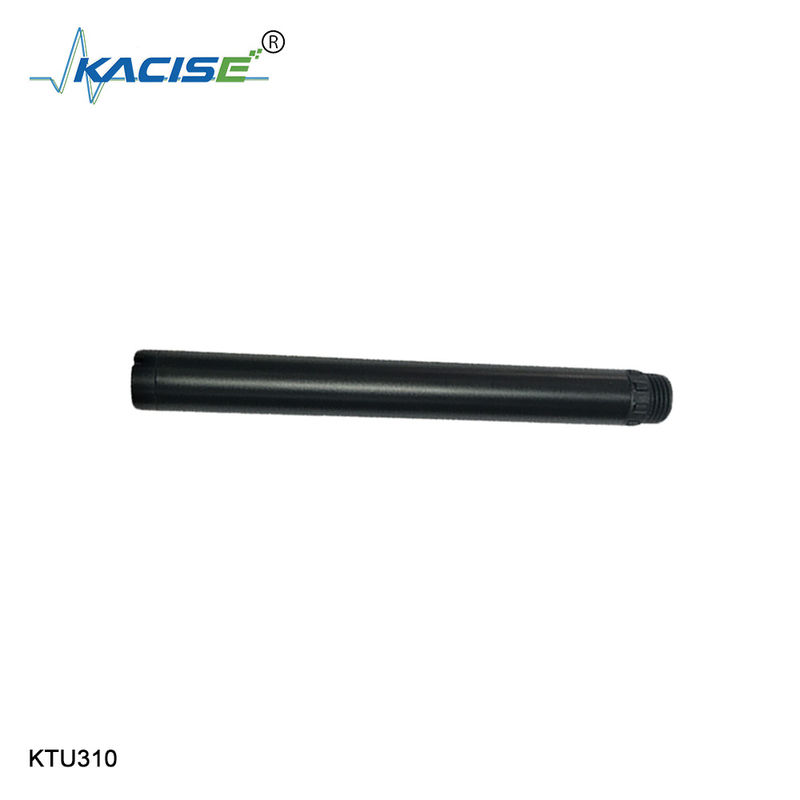

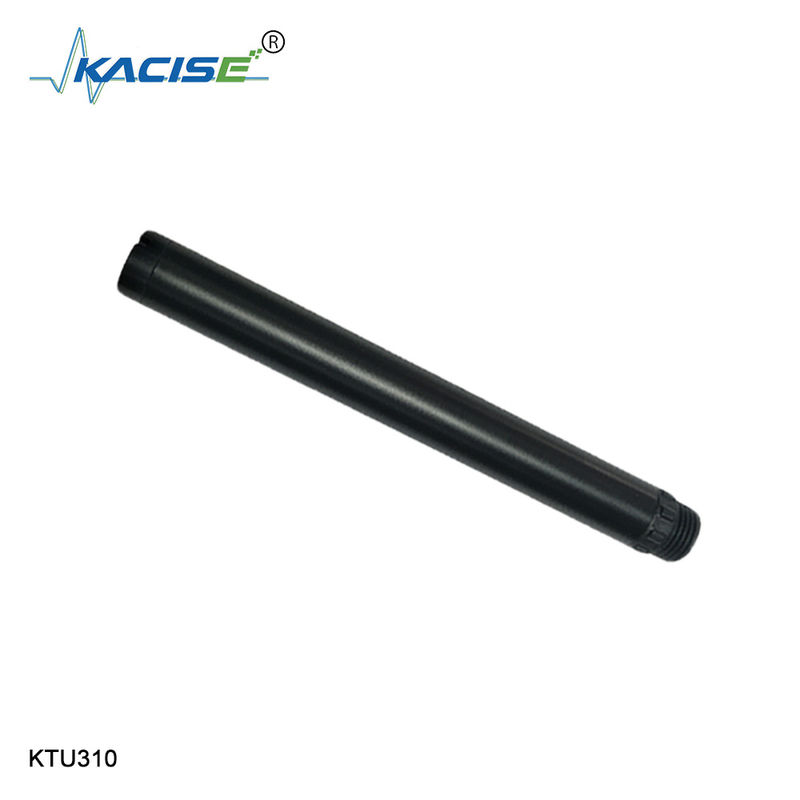

KTU310 Online troebelheidssensor 90 ° hoek verspreidingsprincipe vezelstructuur, sterke anti-interferentievermogen

1- Beginsel

De geïntegreerde online turbidimeter KTU310 is ontworpen en vervaardigd volgens het principe van het verspreiden van licht turbidimeter.het licht wordt verspreid door het troebel materiaal in het watermonster. The turbidity in the water sample can be calculated by measuring the intensity of the scattered light in the vertical direction of the incident light and comparing it with the internal calibration value, wordt de eindwaarde na linearisering weergegeven.

2. Feature

• 90°-verspreidingsprincipe, ingebouwde temperatuursensor
• Ondersteuning van RS-485, Modbus/RTU-protocol
• Vezelstructuur, het sterke vermogen tegen interferentie van extern licht
• De infrarood LED-lichtbron, hoge stabiliteit
• IP68, schild, waterdiepte, 20 meter
• Gemakkelijk, snel, stabiel en gemakkelijk te onderhouden

3.Technische specificaties

4.Dimensionale tekening

Tips: Historische methode voor het meten van troebelheid

De Jackson Candle Turbidimeter gebruikte attenuatie om troebelheid te bepalen.
De historische methode voor het meten van troebelheid was de Jackson Candle Turbidimeter.Net als een doorzichtig buisjeHet licht verdwijnt niet volledig, alleen het beeld van de vlam verdwijnt.Dit gebeurt wanneer de intensiteit van het overgedragen licht gelijk is aan de hoeveelheid licht verspreid door deeltjes in het waterHoe troebelder het water is, hoe sneller het beeld van de vlam verdwijnt.
De Jackson Candle Turbidimeter was de eerste praktische poging om troebelheid te kwantificeren.waardoor de buis kan worden “gekalibreerd” op het oog van de gebruiker 31Terwijl de schaal van de turbidimeter in ppm-silica was, werden de eenheden voor dit instrument Jackson Turbidity Units (JTU) genoemd.het werd gebruikt als een nieuwe kalibratie standaard voor deze methode, en Formazin Turbidity Units (FTU) 31 werden aangenomen.De Jackson Candle Turbidimeter kon geen troebelheidsniveaus onder 25 JTU 2 detecteren,31Het was ook zeer subjectief omdat de metingen gebaseerd waren op menselijke waarneming.Andere turbidimeters op basis van lichtextinctie werden ontwikkeldMaar ze waren nog steeds afhankelijk van het menselijk gezichtsvermogen.Deze methoden worden als verouderd beschouwd ten gunste van troebelheidsinstrumenten (zoals meters en sensoren) die een groter meetbereik en een betere nauwkeurigheid bieden.
