30g de Versnellingsmeter van de de Sensorhoge snelheid van de versnellingsmetertrilling

Ksnsa-1 kwarts flexibele Versnellingsmeter

1.Feature

• ☆ De tactische prestaties van de navigatierang
• ☆ Hoogwaardig
• ☆ Ecologisch ruw
• ☆ Analoge output
• ☆Compact ontwerp
• ☆ Ingebouwde test
• ☆Field-regelbare waaier
•
• 2.Application

• ☆Deep goed niveau het meten
• ☆ Automobieltestinstrumentatie
• ☆ Remsysteemvertraging
• ☆ Brug en de controle van de van de de bouwslingering en schuine stand
• ☆ Industriële en robotachtige controle
• ☆ De navigatie van het landvoertuig
• ☆ Metro en trein de controle van het ritcomfort
•
  3.Introduction

• Voor een economisch pakket, produceert Kacise de ksnsa-1 Kwarts flexibele Versnellingsmeter voor industriële rangtoepassingen met inbegrip van: de automobieltestinstrumentatie, de remsysteemvertraging, de brug en de controle van de van de de bouwslingering en schuine stand, industriële en robotachtige controle, de navigatie van het landvoertuig, metro en hogesnelheidstrein berijden comfortcontrole, en de motie van het zeeboringsplatform controle. De ksjr-4 eigenschappen een etsen-kwarts-buigings seismisch systeem. Amorfe kwarts zorgt een bewijs-massa structuur voor uitstekende bias, schaalfactor, en de stabiliteit van de asgroepering. De integrale elektronika ontwikkelt een versnelling-evenredige outputstroom die zowel statische als dynamische versnellingsmetingen verstrekken. Door middel van een klant geleverde die weerstand van de outputlading, geschikt voor de versnellingswaaier wordt geschraapt van de toepassing, kan de outputstroom in een voltage worden omgezet.

• 4.Parameter

•

  Productnaam			Ksnsa-1A	Ksnsa-1B	Ksnsa-1C
  serienummer	parameters	Eenheid	Cijfers	Cijfers	Cijfers
  1	Inputwaaier	g	±30
  2	Resolutie	μg	<10
  3	Bias K0	mg	<40
  4	Bias Samengestelde Herhaalbaarheid van één maand van K0	μg	<250
  5	Bias K0-Temperatuurgevoeligheid	μg/℃	<150
  6	Schaalfactor K1	mA/g	1.25±0.15	2.3±0.3	2.3±0.3
  7	Samengestelde Herhaalbaarheid de van één maand van de schaalfactor K1	p.p.m.	<250>

  8	De Temperatuurgevoeligheid van de schaalfactor K1	ppm/℃	<200
  9	Tweede orde niet-lineaire coëfficiënt (K2/K1)	ug/g2	50
  10	stelregel over lading	%	≤40
  11	Intrinsiek Lawaai	mV	≤8.4
  12	Voeding	Vdc	±13-±18
  13	Huidige consumptie	mA	≤20
  14	Werkende temperatuurwaaier	℃	-55~180	-55~125	-55~150
  15	De waaier van de opslagtemperatuur	℃	-60~+200
  16	Schoktolerantie	g	1000g.0.5ms.1/2sin
  17	de norm van de milieubetrouwbaarheid		GJB150.2, GJB150.9, GJB150.16
  18	Resonantiefrequentie	Herz	≥400
  19	Bandbreedte	Herz	≤2500
  20	Gewicht	Gram	≤65
  21	Afmetingen	mm	Φ25 X 29.3/customized
  22	Asverkeerde opstelling	μrad	<1500
  23	Isolatiekenmerk	MΩ	≥100
  24	materiaal van shell		ss304
  25	Temperatuursensor		Kan aangepaste AD590 PT100 PT1000 18B20 NTC, enz. zijn

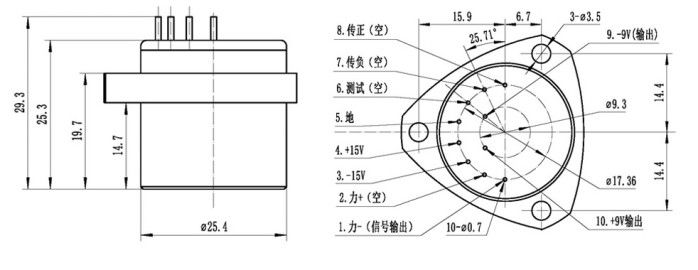

  5.Signal definitie

• Pin No.	Speld. Naam	描述 /description
  1	S (力 - (信号输出))	Signaaloutput
  2	NC (力 + (空))	verbonden niet
  3	-15VDC	-15Vdc voeding
  4	+15VDC	+15Vdc voeding
  5	GND (地)	Verbind met GND
  6	NC 测试 (空)	verbonden niet
  7	NC 传负 (空)	verbonden niet
  8	NC 传正 (空)	verbonden niet
  9	T (- 9V 输出)	temperatuursensor uit; de temperatuursensor kan zoals NTC PT100 PT1000, enz. worden aangepast
  10	T+ (+9V 输出)	temperatuursensor uit

  6.Electronic interface en signalendefinitie
