KCS503Infrarood CO2-module

















1.Overzicht

KCS503 is een gasdetectiemodule gebaseerd op het principe van NDIR-infraroodabsorptie, geschikt voor het detecteren van de concentratie kooldioxide in een gasvormige omgeving bij kamertemperatuur.

KCS503 maakt gebruik van een gepatenteerde optische holte, geïmporteerde lichtbron en tweekanaals detector om de referentiecompensatie van dubbele optische paden in de ruimte te realiseren.KCS503 heeft een goede selectiviteit, geen zuurstofafhankelijkheid en een lange levensduur.

KCS503 heeft UART, 485-uitgang en 4-20mA stroomuitgang (of analoge spanningsuitgang) om de selectie van toepassingen door de klant te vergemakkelijken;De KCS503 biedt commando's voor nulpuntkalibratie, gevoeligheidskalibratie en kalibratie van schone lucht, en biedt een handmatig gekalibreerde MCDL-pen voor klanten om relatieve nulkalibratie van sensormodules uit te voeren met vrij stromende schone lucht buitenshuis.

KCS503 maakt gebruik van convectie-diffusie-ventilatiemethode en de diffusiesnelheid is snel.De KCS503 is ontworpen voor het meten van de CO2-concentratie in omgevingen met een hoge luchtvochtigheid, zoals champignonkamers, broedkamers en landbouwkassen.Het kan ook op grote schaal worden gebruikt in HVAC-controle van verse lucht, bewaking van de luchtkwaliteit binnenshuis, bewaking van het productieproces van landbouw en veeteelt, kan worden geïnstalleerd in intelligente gebouwen, ventilatiesystemen, robots, auto's en andere toepassingen, kan ook worden toegepast op andere smalle ruimtes monitoring van de luchtkwaliteit.

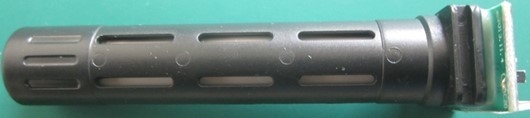

KCS503 buitenaanzicht







2.Technische parameters





parameter		symbool	minimum	Typische waarden	maximaal	eenheid
Bewaar temperatuur		Tstg	-20	-	80	° C
Bedrijfstemperatuur		TEEN	-20		60	° C
luchtvochtigheid regelen		HEEN	0		90	% RV
Werk druk		PEEN	0,8		1.2	Geldautomaat
Voedingsspanning		Vs	5	5	5.5	V
Maximale bedrijfsstroom		lmax	100	120	150	mA
Bereik (aanpasbaar ondersteund.) Kan tot 100% vol zijn)		Ra	2000	10000	50000	ppm
Meetnauwkeurigheid		Nauwkeurigheid	-	± 20ppm of ±5% werkelijke waarde	± 300 ppm ± 5% werkelijke waarde	ppm
Reactietijd		T90	-	30	40	seconde
Herhaalbaarheid	Nul			<±50		ppm
	50% FS	-		<±5% van de gemeten waarde @50% FS	-
Levensduur			3	10	15	jaar







3.Structurele maattekening

Eenheid: mm





















4.Release-opmerkingen

Om gebruikers te helpen dit product beter te gebruiken, update V2.2-versie op basis van V2.1-versie de werkomstandigheden en prestatiekenmerken in de technische parameters, omdat de installatie-instructies geen inhoud hebben, dus de installatie-instructies zijn verwijderd , en de kalibratiegerelateerde commando's worden verwijderd.

5.Zaken waar bij onderhoud op gelet moet worden

De sensor moet regelmatig worden gekalibreerd, het wordt aanbevolen om dit niet langer dan 3 maanden te doenen kalibratie is niet vereist als automatische kalibratie is ingeschakeld voor langdurig gebruik

Gebruik de sensor niet langdurig in een omgeving met een hoge stofdichtheid.

Gebruik de sensor binnen het bereik van de voeding van de sensor.

6.Instructies voor het bestellen

Om de vereiste specifieke specificaties te kunnen kopen, dient u de volgende informatie te verstrekken

1) Sensornaam 2) Sensorbereik 3) Meetnauwkeurigheid van de sensor

Bijvoorbeeld KCS5003 5000ppm







7.informatie ordenen



Bestel informatieblad
KCS503	KCS503 CO2-concentratiesensor
	xxxx	De sensor meet het bereik van de CO2-concentratie in ppm, met een minimale waarde van 2000 en een maximale waarde van 50000 ppm.
	2000	Bereik 200ppm (standaard).
	10000	Bereik 10000ppm
	50000	Bereik 50000ppm
		coderen	De reactiesnelheid is verdeeld in twee typen: snel en langzaam
		S	Langzaam (standaard).
		Q	snel
			coderen	Baud rate selectie, ondersteuning veelgebruikte baudrate 2400 9600 19200 38400bps, 8 bits data, 1 bit stopbit, geen check bit: Bevestig speciale behoeften alvorens te bestellen.
			Aangepast	Bevestig de baudrate voordat u bestelt
			2400	2400bps baudrate
			9600	9600bps baudrate
			19200	19200bps baudrate
			38400	38400bps baudrate (standaard)
				coderen	Seriële poortprotocol
				Modbus-RTU	Standaard Modbus-RTU-protocol (standaard).
				Modbus-ASCII	Standaard Modbus-ASCII-protocol
				Modbus-Zelf	Modbus-privéprotocol
KCS503	-2000	-S	-38400	-Modbus-RTU







Contact details



URL:www.kacise.com

Tel: +86-29-17719566736

E-mail: sales@kacise.com

Adres: Tangyan South Road, Xi'an City, provincie Shaanxi, China























































































































































Bijlage



Afkorting	Voor-en achternaam
VOL	1% VOL verwijst naar 1% van het volume van een bepaald gas in lucht.
PPM	1PPM betekent dat het volume van een specifiek gas in de lucht goed is voor een miljoenste.
O2	Zuurstof moleculen
LCD-scherm	LCD scherm
RS485	Asynchrone seriële poort 485
gelijkstroom	Gelijkstroom
AC	Communicatie
Pvc	Polyvinylchloride
