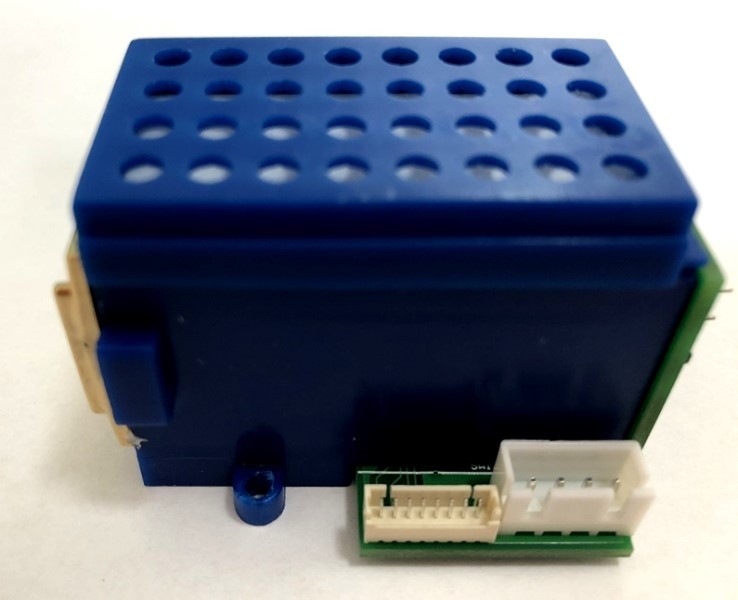

KSS523 Infrarood SF6 gassensormodule
1. Overzicht
SF6-gas wordt veel gebruikt als isolatiemiddel en boogdoofgas in energieapparatuur, met name in hoogspanningssluiters, transformatoren, transformatoren, condensatoren, arresters, zekeringen, enz..Als er een lek optreedt, wordt de druk van de apparatuur verlaagd en de isolatiecapaciteit wordt verminderd; vervuilen en vernietigen van het atmosferische milieu, verhogen van het broeikaseffect;Ophoping in lage ruimtesOnder invloed van deeltjesontlading, hoge temperatuur en andere factoren,SF6 gas zal zeer giftige ontbindingsstoffen zoals SF4 produceren., SF2, SOF2 enz.
KSS523 is een gassensormodule die gebruikmaakt van het NDIR-infrarood-absorptie-detectieprincipe, dat de concentratie bepaalt op basis van de absorptie van SF6-gas bij 10,5um.optische holte met speciale structuur en dubbelkanaaldetector om ruimte dubbele optische pad referentie compensatie te realiserenKSS523 is klein en heeft een laag stroomverbruik en heeft UART, 485 (Modbus RTU, Modbus ASCII,Modbus (optioneel) en digitale interface met één bus, met digitale kalibratie- en gevoeligheidsfuncties en met handmatige kalibratie- en gevoeligheidsfuncties.
KSS523 kan op grote schaal worden gebruikt bij het detecteren van SF6-gaslekken en bij andere gelegenheden bij de analyse van SF6-gasconcentratie in de energie-industrie.
2. Technische parameters
| Parameter |
symbool |
minimaal |
Typische waarden |
maximaal |
Eenheid |
| Bergingstemperatuur |
Tstg |
- 20 |
- |
80 |
°C |
| Werktemperatuur |
TEen |
- 20 |
|
60 |
°C |
| Werkvochtigheid |
HEen |
0 |
|
90 |
% RH |
| Werkdruk |
PEen |
0.8 |
|
1.2 |
ATM |
| Voedingsspanning |
Vs |
11 |
12 |
18 |
V |
| Maximale werkstroom |
Ik...gemiddelde |
100 |
120 |
150 |
mA |
| Bereik (aanpasbaar) |
|
|
5000 |
|
ppm |
| Meetsnauwkeurigheid |
Accuraatheid |
|
± 5 ppm of ± 2% is de hoogste werkelijke waarde |
|
% vol |
| T90 |
Pompzuiging |
|
|
5 |
|
tweede |
| verspreiding |
|
30 |
|
tweede |
| Herhaalbaarheid |
50% F.S. |
|
|
Minder dan ± 5%. |
|
|
| Levensduur |
|
|
10 |
|
jaar |
3. Structurele afmeting tekening
Tekeninrichting: mm
Het diffusietype en het zuigtype van de pomp hebben dezelfde lengte en breedte en verschillen slechts in hoogte.
Voor de installatie van diffusieproducten voorbehouden grootte: lengte * breedte * hoogte is 60 mm * 40 mm * 40 mm
Installatie van pompzuigproduct gereserveerde grootte: lengte * breedte * hoogte is 60 mm * 40 mm * 45 mm
4.Installatie dimensie tekening
Tekeninrichting: mm
Het diffusietype bevindt zich in dezelfde positie als het pomp-zuigmontagegat.
5- zaken waaraan bij onderhoud aandacht moet worden besteed
De sensor moet regelmatig worden gekalibreerd, niet meer dan 3 maanden wordt aanbevolen
Gebruik de sensor niet lang in een omgeving met een hoge stofdichtheid
Gebruik de sensor binnen het bereik van de voeding van de sensor
6.Instructies voor het bestellen
Om de vereiste specifieke specificaties te kunnen kopen, verstrekt u de volgende informatie:
- Naam van de sensor 2) Bereik van de sensor 3) Uitgangsmethode, enz.
Bijvoorbeeld SW520S, 0-1500 ppm, enkelvoudige bus
7.Informatie over bestellingen
| Inlichtingenblad voor bestellingen |
| KSS523 |
KSS523 infrarood SF6-gassensormodule |
| |
xxxx |
De sensor meet het bereik van de CO2-concentratie in ppm, met een minimale waarde van 2000 en een maximale waarde van 50000 ppm. |
| 2000 |
Bereik 200 ppm (standaard). |
| 10000 |
Bereik 10000 ppm |
| 50000 |
Bereik 50000 ppm |
| |
codeer |
De reactiesnelheid is verdeeld in twee soorten: snel en traag. |
| S |
Langzaam (standaard). |
| Q |
snel. |
| |
codeer |
Selectie van de baud-snelheid, ondersteuning van algemeen gebruikte baud-snelheid 2400 9600 19200 38400bps, 8 bits gegevens, 1 bit stopbit, geen checkbit: bevestig speciale behoeften voordat u bestelt. |
| Gewoon |
Bevestig de baudrate voordat u bestelt |
| 2400 |
2400bps baudrate |
| 9600 |
9600bps baudrate |
| 19200 |
19200bps baudrate |
| 38400 |
38400bps baudrate (standaard) |
| |
codeer |
Serial port protocol |
| Modbus-RTU |
Standaard Modbus-RTU-protocol (standaard). |
| Modbus-ASCII |
Standaard Modbus-ASCII protocol |
| Modbus-Zelf |
Modbus privé protocol |
| KSS523 |
- 2000 |
-S. |
- 38400 |
- Modbus-RTU |
|
8- Contactgegevens
URL:www.kacise.com
Telefoon: +86-29-17719566736
Email: sales@kacise.com
Adres: Tangyan South Road, Xi'an City, provincie Shaanxi, China.
9Aanhangsel
| Verkorting |
Volledige naam |
| VOL |
1% VOL is 1% van het volume van een bepaald gas in de lucht. |
| PPM |
1 ppm betekent dat het volume van een specifiek gas in de lucht één miljoenste is. |
| O2 |
Zuurstofmoleculen |
| LCD |
LCD-scherm |
| RS485 |
Asynchrone seriële poort 485 |
| D.C. |
gelijkstroom |
| Airconditioning |
Communicatie |
| PVC |
polyvinylchloride |
