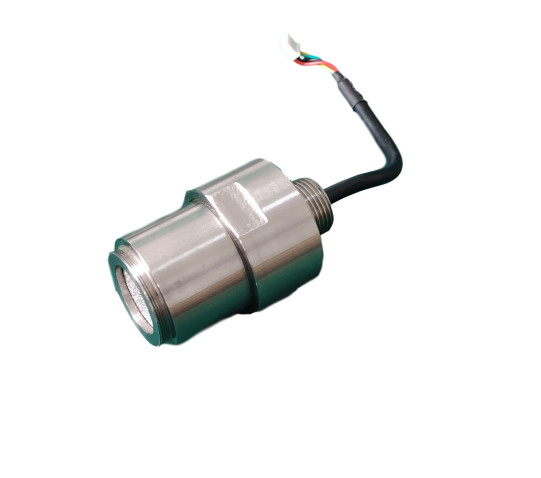

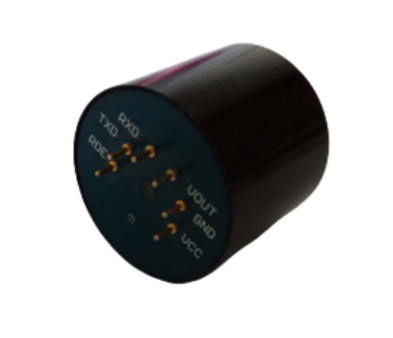

KSS572 Infrarood SF6-sensor
1. overzicht
SF6-gas wordt veel gebruikt als isolatiemiddel en boogdoofgas in energieapparatuur, met name in hoogspanningssluiters, transformatoren, transformatoren, condensatoren, arresters, zekeringen, enz..Er ontstaat een lek, de druk van de apparatuur neemt af, de isolatiecapaciteit wordt verminderd; vervuilen en vernietigen van het atmosferische milieu, het broeikaseffect vergroten; accumulatie in lage ruimtes,Dit leidt tot ongevallen zoals gebrek aan zuurstof in de hersenen van het personeel en zelfs snelle verstikking.Onder invloed van gedeeltelijke ontlading, hoge temperatuur en andere factoren zal SF6-gas zeer giftige ontbindingsstoffen zoals SF4, SF2, SOF2 enz. produceren.
KSS572 is een gassensormodule die gebruikmaakt van het NDIR-infrarood absorptie-detectieprincipe.De enkellichtbron en de dubbelkanaalstructuur van de MEMS-lichtbronVoor de verwerking van het signaal wordt een twee-kanaals pyro-elektrische detector en een optische gaskamer gebruikt om de referentiecompensatie van het ruimtelijke dubbele optische pad te realiseren.en output, met temperatuurcompensatie en niet-lineaire correctie.
2. Technische parameters
| Parameter |
symbool |
minimaal |
Typische waarden |
maximaal |
Eenheid |
| Bergingstemperatuur |
Tstg |
- 20 |
- |
80 |
°C |
| Werktemperatuur |
TEen |
- 20 |
|
60 |
°C |
| Werkvochtigheid |
HEen |
0 |
|
90 |
% RH |
| Werkdruk |
PEen |
0.8 |
|
1.2 |
ATM |
| Voedingsspanning |
Vs |
11 |
12 |
30 |
V |
| Maximale werkstroom |
Ik...gemiddelde |
100 |
120 |
150 |
mA |
| Detectiebereik (aanpasbaar). |
Ra |
|
1000 |
|
ppm |
| Resolutie |
Resolutie |
|
1000 |
|
ppm |
| Meetsnauwkeurigheid |
Accuraatheid |
|
± 10 ppm of ± 5% waarheidswaarde |
|
% vol |
| T90 Pipeline type |
Pompzuiging |
|
|
5 |
|
tweede |
| Diffusie |
|
30 |
|
tweede |
| Herhaalbaarheid |
Nul |
|
|
Minder dan ±50 |
|
ppm |
| Bereik |
|
|
Minder dan ± 5%. |
|
|
| Levensduur |
|
|
10 |
|
jaar |
3. Structurele afmeting tekening
Eenheid: mm
Afmetingen van de zuigstructuur van de pomp
Dimensionele tekening van diffuse structuur
4. Installatie-instructies
De sensor wordt geïnstalleerd en geplaatst op een afstand van 3,2 mm volgens de structurele eisen
De draadloze stopcontact is 2,54 mm.
5- zaken waaraan bij onderhoud aandacht moet worden besteed
De sensor moet regelmatig worden gekalibreerd, het wordt aanbevolen dat dit niet langer dan 3 maanden duurt,en kalibratie is niet vereist aan de kant van de langdurige werking als de automatische kalibratie is ingeschakeld, gebruik de sensor niet lang in een omgeving met een hoge stofdichtheid.
Gebruik de sensor binnen het bereik van de voedingsbron.
6. Bestelinstructies
Om de vereiste specifieke specificaties te kunnen kopen, verstrekt u de volgende informatie:
1) Naam van de sensor 2) bereik van de sensor 3) nauwkeurigheid van de meting en uitgangsmodus van de sensor, enz.
Bijvoorbeeld SW521, 0-5000ppm, 4-20mA uitgang
7. Bestelinformatie
| Inlichtingenblad voor bestellingen |
| KSS572 |
KSS572 CO2-concentratiesensor |
| |
xxxx |
De sensor meet het bereik van de CO2-concentratie in ppm, met een minimale waarde van 2000 en een maximale waarde van 50000 ppm. |
| 2000 |
Bereik 200 ppm (standaard). |
| 10000 |
Bereik 10000 ppm |
| 50000 |
Bereik 50000 ppm |
| |
codeer |
De reactiesnelheid is verdeeld in twee soorten: snel en traag. |
| S |
Langzaam (standaard). |
| Q |
snel. |
| |
codeer |
Selectie van de baud-snelheid, ondersteuning van algemeen gebruikte baud-snelheid 2400 9600 19200 38400bps, 8 bits gegevens, 1 bit stopbit, geen checkbit: bevestig speciale behoeften voordat u bestelt. |
| Gewoon |
Bevestig de baudrate voordat u bestelt |
| 2400 |
2400bps baudrate |
| 9600 |
9600bps baudrate |
| 19200 |
19200bps baudrate |
| 38400 |
38400bps baudrate (standaard) |
| |
codeer |
Serial port protocol |
| Modbus-RTU |
Standaard Modbus-RTU-protocol (standaard). |
| Modbus-ASCII |
Standaard Modbus-ASCII protocol |
| Modbus-Zelf |
Modbus privé protocol |
| KSS572 |
- 2000 |
-S. |
- 38400 |
- Modbus-RTU |
|
9. Contactgegevens
URL:www.kacise.com
Telefoon: +86-29-17719566736
Email: sales@kacise.com
Adres: Tangyan South Road, Xi'an City, provincie Shaanxi, China.
10Aanhangsel
| Verkorting |
Volledige naam |
| VOL |
1% VOL is 1% van het volume van een bepaald gas in de lucht. |
| PPM |
1 ppm betekent dat het volume van een specifiek gas in de lucht één miljoenste is. |
| O2 |
Zuurstofmoleculen |
| LCD |
LCD-scherm |
| RS485 |
Asynchrone seriële poort 485 |
| D.C. |
gelijkstroom |
| Airconditioning |
Communicatie |
| PVC |
polyvinylchloride |
