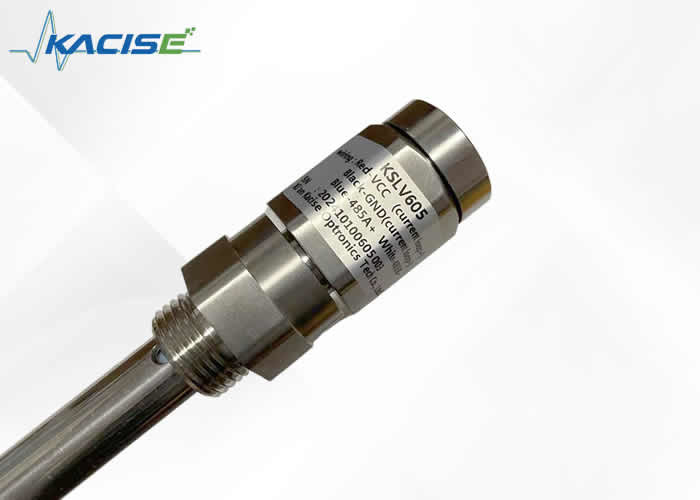

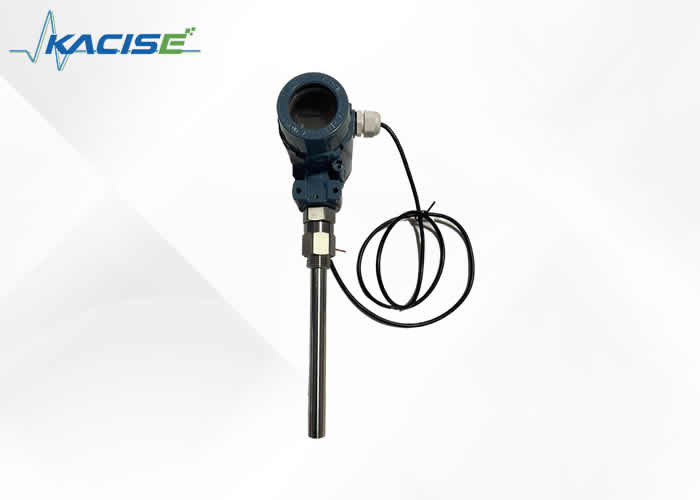

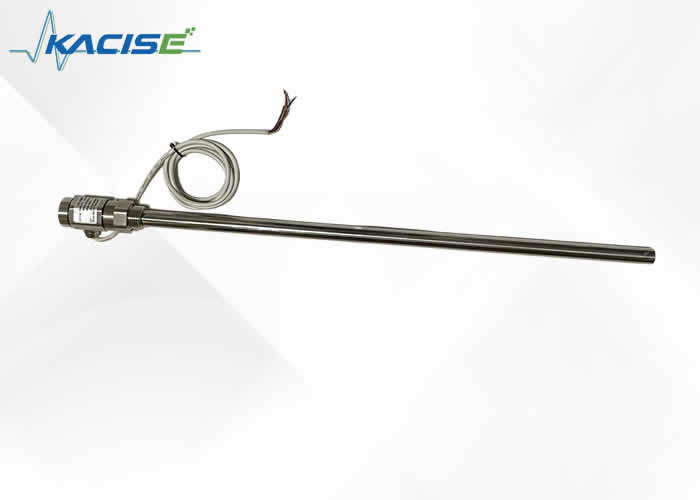

KLSV605 capacitieve waterniveausensor met hoge prestaties en breed bereik

1.Algemene beschrijving

De capacitieve vloeistofniveaumeter is een meetinstrument dat de capaciteitsverandering gebruikt om het niveau van het medium in de container te meten.Het meetproces hangt voornamelijk af van de capaciteitsverandering tussen de twee elektroden, dat wil zeggen, de gevoeligheid van de capacitieve vloeistofniveaumeter hangt af van het verschil in de diëlektrische constanten van twee media, een gas en een vloeistof.De meting van de capaciteitsniveaumeter moet ervoor zorgen dat de diëlektrische constanten van de twee media consistent zijn, anders leidt de verandering van de diëlektrische constante direct tot fouten.

2. Functie

• Goede structuur en installatiemethode kunnen worden toegepast op hoge temperaturen, hoge druk, sterke corrosie, gemakkelijke kristallisatie, anti-verstopping, antivries en vaste poederachtige en korrelige materialen.
• Het kan het vloeistofniveau van een sterk corrosief medium, het vloeistofniveau van een medium met hoge temperatuur en het vloeistofniveau van een verzegelde container meten, wat niets te maken heeft met de viscositeit, dichtheid en werkdruk van het medium.

3.Specificatie

Detectiebereik	0.1~3m
Meetbereik capaciteit	10PF~500PF
Nauwkeurigheid	0,1 klas, 0,2 klas, 0,5 klas, 1 klas
Drukgebied	-0.1MPa~32MPa
Temperatuurbestendigheid sonde	-50~250℃
Omgevingstemperatuur	-40~85℃
Bewaar temperatuur	-55℃~+125℃
Uitgangssignaal	4~20mA, 485 communicatie, enz.
De communicatieafstand van de draadloze uitgangsniveausensor	minder dan 200 meter
voedingsspanning	3.3-36V (optionele batterijvoeding) 5~36V gelijkstroom
Materiaal niveausensor	316 roestvrij staal, 1Gr18Ni19Ti of PTFE
Stabiliteit op de lange termijn	≤0,1%FS/jaar
Temperatuurafwijking	≤0.01%FS/℃ (binnen de waaier van 0~70 ℃)
Explosieveilige kwaliteit	ExibIICT6
Beschermingsniveau	IP67

4.Structuur

Capacitieve vloeistofniveausensoren hebben verschillende structuren vanwege verschillende toepassingsmomenten en parameters, maar over het algemeen kan de hoofdstructuur grofweg in twee delen worden verdeeld, namelijk het sensorgedeelte en het zendergedeelte.zoals de afbeelding laat zien:



A op de afbeelding toont de sensor, die direct in de containerapparatuur of -metingen tast

in het meetmedium van de meterbuis



B en C in de figuur zijn de gasfase- en vloeistoffase-aansluitflenzen van het vloeistofniveaumeet- en regelinstrument, die worden gebruikt voor de aansluiting van de apparatuurflenzen, en de vloeistof en druk in de apparatuur worden naar de maatcilinder getrokken.



D in de afbeelding toont de maatcilinder van het vloeistofniveaumeet- en regelinstrument, die een capaciteit kan vormen met de sensorelektrode.



E weergegeven in de afbeelding is de rioolflens, die regelmatig het vuil in het meet- en regelinstrument voor vloeistofniveau naar buiten kan afvoeren, de binnenkant van de meetbuis van het meet- en regelinstrument voor vloeistofniveau schoon kan houden en kan voorkomen dat de sensor hechten aan het vuil.



F weergegeven in de afbeelding is de zender, een conversie-apparaat van capaciteit naar standaard stroomsignaal, en is het centrale deel van het gehele meet- en regelinstrument voor vloeistofniveau.De belangrijkste functie is het ontvangen van de toename van de capaciteitsverandering die wordt veroorzaakt door de verandering van het vloeistofniveau die door de sensor is verzonden, en vervolgens voert het na de conversie een standaard stroomsignaal van 4-20mADC uit.Deze zender maakt gebruik van militaire geïntegreerde apparaten, met een laag stroomverbruik, hoge temperatuurbestendigheid, sterke betrouwbaarheid en voldoet aan de eisen van intrinsieke veiligheid.



Let op: Tussen de zender en de meetbuis bevindt zich een afdichtend deel, dat is samengesteld uit meerdere afdichtingen, die ervoor kunnen zorgen dat het gemeten medium in contact komt met de sensor maar niet lekt en schade veroorzaakt.Dit gedeelte is een belangrijk afdichtingsonderdeel, demonteer het niet zonder toestemming van de fabrikant om ongelukken te voorkomen.


5. Weergeven

6.bedrading



KSLV606 (displaymodel) heeft twee manieren van bedrading: de ene is RS485, de andere is 4-20mA.

• RS485

• 4-20mA

Geïsoleerde 4-20mA uitgang

Niet-geïsoleerde 4-20mA 2-draads uitgang
Figuur 6.1

Zorg ervoor dat u na installatie, wanneer u het voor het eerst gebruikt, eerst de gasfaseklep opent en vervolgens de vloeistoffaseklep om ervoor te zorgen dat het vloeistofniveau niet hevig fluctueert en meetfouten veroorzaakt.



Bovendien moet ervoor worden gezorgd dat de verbindingskabelverbindingen goed contact maken en corrosiebestendig zijn.Let bij langdurig gebruik op regelmatige afvoer van afvalwater, om ophoping van vuil te voorkomen en de prestaties van het instrument te beïnvloeden.Neem gewone kopervloeistof, C-koolstofvloeistof, Baohe-warmwatertoren, rioleringsbad en andere vuile media als voorbeeld, het moet gegarandeerd 1 tot 2 keer per week worden afgevoerd, terwijl het schonere medium 1 tot 2 keer per week moet worden afgevoerd maand.

De zenderbehuizing moet stevig worden omwikkeld om te voorkomen dat water, corrosief medium of gas binnendringt, en het is verboden om met externe kracht in botsing te komen en deze door niet-professionals te demonteren.



Er zijn drie gebruikelijke bedradingsmethoden voor zenders: zoals weergegeven in (a) (b) (c)

(a)

(b)


(c) ampèremeter
Afbeelding 6.2

Zoals weergegeven in de bovenstaande afbeelding, zijn er drie bedradingsmethoden voor de zender van het meet- en regelinstrument voor vloeistofniveau.Afbeelding (a) toont het bedradingsschema van de zender direct en de digitale displaymeter.Afbeelding (b) toont het bedradingsschema van de transmitter en het DCS-besturingssysteem.Het besturingssysteem levert 24V en is aangesloten op de zender.Afbeelding (c) toont het aansluitschema van de zender die wordt gevoed door de aanrijdbeveiliging.Gebruikers kunnen tijdens de installatie verwijzen naar de bovenstaande drie bedradingsmethoden.

7. Installatie

1) Installatie in gasfase en vloeistoffase

Afbeelding 7.1

Aangezien de producten alleen qua uiterlijk, ontwerp en materiaal verschillen, maar beide tot het externe vloeistofniveaumeet- en regelinstrument behoren, zijn de installatiemethoden van de twee in wezen hetzelfde, die hier samen worden uitgelegd.Over het algemeen is de installatie uiterst eenvoudig en snel, verbind gewoon de gas-vloeistoffase-aansluitflens op het vloeistofniveaumeet- en regelinstrument met de gas-vloeistoffase-flens op de apparatuur, voeg een pakking in het midden toe en bevestig deze met bouten.(Opmerking: de verbindingsflens van het bewakings- en regelinstrument voor het vloeistofniveau is gelast volgens de grootte die door de twee partijen is overeengekomen en hoeft niet opnieuw te worden geconfigureerd. De gebruiker moet de klep en pijpleiding zelf configureren) zoals weergegeven in de figuur 7.1.



Opmerking: Zorg ervoor dat u vóór de installatie het binnenste gat van de uitlaatpijp op de apparatuur reinigt om ervoor te zorgen dat de uitlaatpijp van de apparatuur vrij is en het afdichtoppervlak van de flens intact is.Tegelijkertijd kan een klep worden toegevoegd tussen de flens van het meet- en regelinstrument voor vloeistofniveau en de flens van de apparatuur om de demontage en montage van het instrument tijdens onderhoud of vervanging te vergemakkelijken.
1) Installatie van een capacitieve vloeistofniveaumeter van het keteltype

Afbeelding 7.2


Capaciteitsniveaumeter is een product dat speciaal wordt gebruikt voor grote, middelgrote en kleine ketelairbags en andere soorten vloeistofniveaumetingen op hoge temperatuur.

Het maakt gebruik van speciale materialen en radiofrequentietechnologie, zodat de hele machine lange tijd stabiel kan draaien in een omgeving met hoge temperaturen.Omdat het speciaal wordt gebruikt in omgevingen met hoge temperaturen, verschillen de structuur en installatiemethode van vloeistofniveaumeting en controle-instrument van andere producten.

Allereerst verschilt het van andere producten doordat de zender zich onder de sensor bevindt, er een afgesloten en warmteafvoerend gedeelte is van de maatcilinder naar de zender, en vervolgens naar beneden een gebogen arm van 90 graden om de zender naar de sensorzijde, wat ervoor zorgt dat de zender wordt beschermd tegen hoge temperaturen in de buurt van de gaspoort.Aan de andere kant, wanneer het medium met hoge temperatuur warmte naar beneden naar de zender overdraagt, gaat het eerst door een speciaal warmteafvoergedeelte, waardoor de warmte aanzienlijk wordt verminderd.Het naar de onderkant van de sensor leiden van de zender is voornamelijk om lekkage van het afdichtgedeelte van de sensor te voorkomen en om te voorkomen dat het medium zich langs de buitenwand van de maatcilinder naar het zenderdeel verspreidt, waardoor kortsluiting of corrosie ontstaat.

Kortom, de structuur van deze niveaumeter heeft duidelijke voordelen, daarom kan hij lange tijd stabiel draaien in een omgeving met hoge temperaturen.Voor de installatie moet worden opgemerkt dat de zender zich beneden bevindt en dat de afstand tot de rioolleiding relatief klein is, zodat deze niet omgekeerd kan worden geïnstalleerd.De installatie is zoals weergegeven in figuur 7.2:

8. Kalibratie

Hoewel de analoge aanpassing is gemaakt voordat het product de fabriek verlaat, wordt aanbevolen dat de gebruiker een eenvoudige verificatie uitvoert om de gebruiker de prestaties van ons product verder te laten ervaren vóór gebruik.U kunt de hele set instrumenten verwijderen voor kalibratie.(Maar demonteer de onderdelen van onze producten niet)

De kalibratie van het externe vloeistofniveau meet- en regelinstrument is weergegeven in figuur 8.1:

Afbeelding 8.1

De verificatiestappen zijn als volgt:

1) Bereid een transparante waterleiding voor, markeer deze met een schaal of bevestig deze met een liniaal, zodat het werkelijke vloeistofniveau tijdens de kalibratie kan worden waargenomen en gekalibreerd.Bereid bovendien een ampèremeter (DC) voor met een nauwkeurigheid van meer dan drie cijfers, verschillende rubberen stoppen en voldoende testmedium (dat kan worden vervangen door water).

2) Sluit het ene uiteinde van de transparante waterleiding aan op de vloeistoffasepoort van het meet- en regelinstrument voor vloeistofniveau, blokkeer de rioolafvoer en houd de gasfasepoort vrij.En sluit de ampèremeter in serie aan zoals weergegeven in figuur 6.2), en schakel vervolgens de stroom in nadat u hebt bevestigd dat de bedrading correct is.

3) Voeg het medium toe vanaf het bovenste uiteinde van de transparante buis, het medium stroomt door de vloeistoffasebuis in het meet- en regelinstrument voor vloeistofniveau en het vloeistofniveau wordt toegevoegd aan verschillende punten met verschillende hoogten, omdat op dit moment de vloeistof niveau in de transparante buis wordt gemeten met het vloeistofniveau meet- en regelinstrument.Het vloeistofniveau in de metercilinder staat precies in lijn.Lees op dit moment de waarde van de ampèremeter en vergelijk vervolgens de hoogteverhouding die overeenkomt met het uitgangsstandaard 4-20mA-signaal met de verzamelde stroomwaarde om de nauwkeurigheid van de niveaumeter te controleren (Opmerking: om het gemakkelijk te berekenen Over het algemeen worden verschillende punten genomen bij respectievelijk 0%, 25%, 50%, 75% en 100%, en de overeenkomstige stromen zijn respectievelijk 4mA, 8mA, 12mA, 16mA en 20mA.Het bereik moet overeenkomen met het centrum van de vloeibare fase respectievelijk gasfase).



9.Tproblemen oplossen

1. Als het digitale display tijdens gebruik nul aangeeft, gebruik dan het bereik van 0-200mA van de DC-ampèremeter en als de gemeten stroom ook 0 is, zijn de mogelijke fouten:

a.Is de 24V-voeding normaal?

b.De zender kan kortgesloten zijn

c.De zender heeft kwaliteitsproblemen;



Als de door de DC-ampèremeter gemeten stroom minder is dan 4mA, zijn de mogelijke fouten:

a.Het werkelijke vloeistofniveau bevindt zich onder de vloeistoffasepoort

b.De huidige instelwaarde van de zender is te laag

c.De zender heeft kwaliteitsproblemen;als de gemeten stroom overeenkomt met het werkelijke vloeistofniveau, is er een probleem met het digitale display;



Mogelijke storingen als de stroom hoger is dan 25mA:

a.Er is kortsluiting in het zendercircuit

b.De huidige aanpassingswaarde is te hoog.



2. Gebruik het bereik van 0-200mA van de DC-ampèremeter als het digitale display vol is.Als de gemeten stroom 20mA is, kan er een storing zijn:

a.De huidige aanpassing is te hoog

b.Er is kortsluiting in de zender

c.Het werkelijke vloeistofniveau is vol;

Als de gemeten stroom lager is dan 20mA, is het digitale display defect.



3. Het digitale display springt hevig.Bij gebruik van het 0-200mA-bereik van de DC-ampèremeter fluctueert de gemeten stroom te veel en kan een storing optreden:

a.Schommeling van het werkelijke vloeistofniveau

b, slecht lijncontact

c.De zender heeft kwaliteitsproblemen;als de gemeten stroom stabiel is, is de displaymeter mogelijk defect



4. Er is geen verandering in het digitale display.Gebruik het bereik van 0-200mA van de DC-ampèremeter.Wanneer de gemeten stroom normaal verandert, kan dit erop wijzen dat het instrument defect is;als de gemeten stroom niet verandert, kan er een storing zijn:

a.Zender defect

b.De gas-vloeistoffaseleiding is verstopt

c.Er is een open circuit tussen de sensor en de zender en moet opnieuw worden aangesloten



5. Het digitale display verandert langzaam dan het werkelijke vloeistofniveau.Bij gebruik van de ampèremeter 0-200mA verandert de gemeten stroom langzaam en kan er een storing optreden:

a.De binnenpool van de sensor kleeft aan onzuiverheden, gebruik 25% zoutzuur (zwavelzuur) om de paal te laten weken

b.De gasfaseleiding is half geblokkeerd, open de klep en test deze, maak hem vrij.



6. Wanneer het digitale display hoog of laag is, past u de bereik- of nulknop in de zender aan om aan te passen.



Opmerking: om te meten of er 24V-voeding in het circuit aanwezig is, gebruikt u de positieve en negatieve meetsnoeren van de voltmeter om de positieve en negatieve van de 24V-voedingslijn aan te sluiten voordat u gaat meten.

Omgaan met het bestaan ​​van kortsluiting: controleer het externe circuit en het zendercircuit en elimineer het.



10.Voorzorgsmaatregelen

1. Alle geleverde producten worden geleverd met productcertificaat en handleiding, inclusief productnummer, technische parameters, bedradingsschema, fabricagedatum, enz. Controleer zorgvuldig om verkeerd gebruik te voorkomen.

2. Controleer tijdens de installatie of de interface ter plaatse consistent is met de productinterface volgens de verbindingsmethode van het product.

3. De bedrading moet worden aangesloten in strikte overeenstemming met de vereisten van de gebruiksaanwijzing van ons bedrijf.

4. Dit product is een nauwkeurig energietransducerend instrument en het is verboden om met kracht te demonteren, botsen, laten vallen en slaan.

5. Als er tijdens het gebruik een afwijking wordt gevonden, moet u de stroom uitschakelen, stoppen met gebruiken, controleren of rechtstreeks contact opnemen met de technische afdeling van ons bedrijf.

6. De originele verpakking moet tijdens transport en opslag worden hersteld en in een koel, droog en geventileerd magazijn worden bewaard.

7. Pas op dat u de sensor tijdens installatie en gebruik niet beschadigt.

8. Op de plaats van opstelling dienen effectieve bliksembeveiligingsmaatregelen te worden genomen.

9. De behuizing van elke zender in deze serie moet betrouwbaar zijn geaard en de aardingsweerstand moet lager zijn dan 4Ω.

10. Bij gebruik van 485-communicatie voor systeemconfiguratie moet de zender zijn uitgerust met een veiligheidsbarrière of isolator.

11. De veiligheidsbarrière moet een explosiebestendig certificaat krijgen en de installatie moet worden uitgevoerd volgens de vereisten van de handleiding.

12. Wanneer de zender wordt gebruikt in het "0"-gebied, moet de voedingstransformator die stroom levert aan de veiligheidsbarrière voldoen aan de vereisten van artikel 8.1 van GB3836.4-2010.

Productselectietabel

KSLV	Selectietabel voor intelligente capacitieve vloeistofniveaumeter
	Product type
	605	Geen showmodel
	606	Geen showmodel
		Uitgangssignaal
		4-20mA	4 ~ 20mA signaaluitgang, LED-display
		RS485	RS485-uitgang
			Code	Meetbereik
			L500	500mm
			L800	800mm
			L1000	1000mm
			Lxxx	Speciale wensen vul a.u.b. het haakje in
				Meetmedia	Identificeer het type medium dat wordt gemeten, zoals water, diesel...
				Water	Het gemeten medium is water
					ander	Geef duidelijk aan of er andere vereisten zijn
					NA
KSLV	605	4-20mA	L800	water	NA

Veelvoorkomende probleemoplossing van capacitieve vloeistofniveausensor:
1. Als het instrument tijdens gebruik geen stroomuitgang heeft, controleer dan of de "+" en "- geleidingsdraden van de signaalprocessor los zitten of eraf vallen. Bovenstaande problemen moeten onmiddellijk worden versterkt.
2. Als de indicator van de meter nul is, houdt u een metalen gereedschap, zoals een pincet, schroevendraaier, enz. meter is beschadigd.Op dit moment moet de signaalprocessor van het instrument worden vervangen.
3. Als de meterindicator vol is, verwijdert u de aansluitdraad van de signaalprocessor "sensor".Als het indicatielampje van de meter nog vol is, geeft dit aan dat de signaalprocessor beschadigd is.Als de meterindicator terugkeert naar nul, kan dit te wijten zijn aan een slechte isolatie van de sensor.Als de isolatie slecht is, moet de sensor onmiddellijk worden vervangen.
4. Controleer de sensormethode: verwijder de geleidingsdraad van de sensor van de signaalprocessor.Gebruik een 500V-schudder of een multimeter van het type 500 met de "x10k"-vijl om de weerstand tussen de voedingsdraad van de sensor en de metalen torenwand te meten.Het moet groter zijn dan 10M ohm, anders geeft dit aan dat de sensor slecht geïsoleerd is.
5. Onderscheiding en eliminatie van interferentie: Als het instrument normaal werkt in het laboratorium, maar de aangegeven waarde op en neer fluctueert in het veld om een ​​bepaalde vloeistofniveauwaarde aan te geven, kan worden geoordeeld dat het instrument is gestoord.De capaciteit van de elektrolytische condensator die parallel is aangesloten aan beide uiteinden van de voedingslijn van het instrument is ongeveer 220 microfarad, en de weerstandsspanning is groter dan 50 volt, wat kan worden geëlimineerd.
6. Wanneer de capacitieve vloeistofniveaumeter fluctueert, moet u eerst overwegen of het vloeistofniveau echt fluctueert.Op dit moment moet het worden opgelost in overleg met het proces.Als de fluctuatie van de vloeistofniveaumeter niet wordt veroorzaakt door de fluctuatie van het vloeistofniveau, moet rekening worden gehouden met de invloed van interferentie. En of de aarding goed is, of er een storingsbron in de buurt is, of er elektrisch lassen is voor gebruik, of er is elektrisch lassen voor gebruik en of er enige invloed is van grote elektrische apparatuur.
