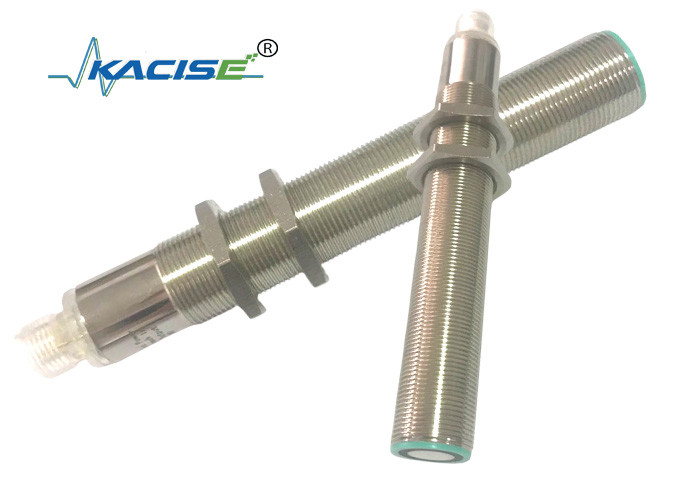

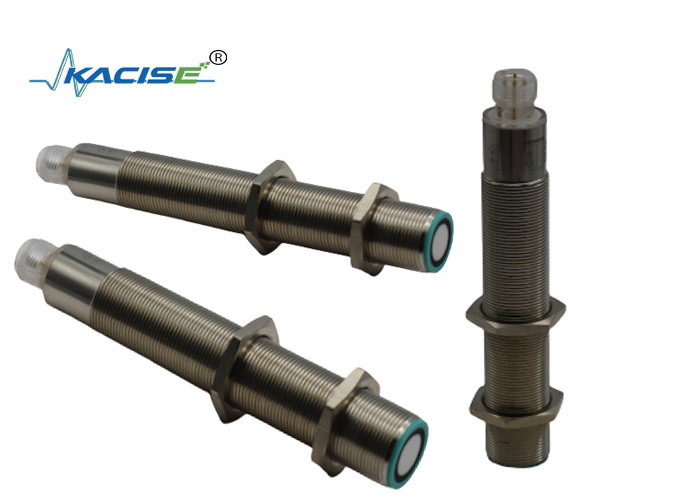

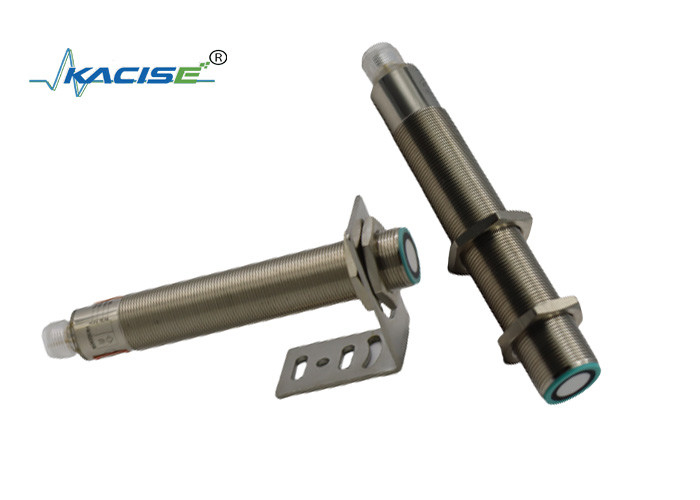

RS485 Uitgang Signal lage kosten prijs ultrasone vloeistof niveau meter meter ultrasone tank water niveau sensor
1. Pa.rik beneter
AlgemeensPecIfikat- IkoN.B.
| Sensorbereik |
100... 1000 mm |
| Onbruikbare oppervlakte |
0... 100 mm |
| Standaarddoelplaat |
100 mm x 100 mm |
| Frequentie van de transducer |
ongeveer 220 kHz |
| Reactievertraging |
ongeveer 50 ms |
Ind- IkcatDe/oPerraTingmejaar
| LED blauw |
aan- en uitschakelen |
|
LED-geel
|
aanduiding van de overstaptoestand
flitsend: programmafunctieobject gedetecteerd
|
|
LED rood
|
Permanent rood: Fout Rood,flitsen: programmafunctie,object niet gedetecteerd |
EIk...ectRical specIfikat- IkoN.B.
| Werkspanning UB |
15... 30 V DC, golf 10 % SS |
| Stroomtoevoer zonder belasting I0 |
≤ 45 mA |
Ik...npuit
| Invoertype |
1 Invoer voor TEACH-IN |
|
werkbereik A1: -UB... +1 V, werkbereik A2: +6 V...+UB
|
| Invoerimpedantie: > 4,7 kΩ ; TEACH-IN-programmapuls: ≥ 1 s |
OUTPut
| Outputtype |
1 schakelaar-uitgang E4, NPN NO/NC,programmabel |
| Nominale werkstroom Ie |
200 mA, kortsluitings-/overbelastingbescherming |
| Standaardinstelling |
Schakelpunt A1:70 mm Schakelpunt A2: 800 mm |
| Spanningsverlies |
≤ 2,5 V |
| Herhalingsnauwkeurigheid |
≤ 1 % |
| Schakelfrequentie f |
≤ 13 Hz |
| Range hysteresis H |
2 % van de ingestelde werkweg |
| Invloed van de temperatuur |
±1,5% van de volle schaalwaarde |
Eenm- Ik- En? conDiTions
| Omgevingstemperatuur |
-25...70°C ((248...343K) |
| Bergingstemperatuur |
-40...85°C ((233...358K) |
Mec.heen- Ikc.Al SpecificatiesIfikat- IkoN.B.
| Verbinding |
V1-aansluiting ((M12×1), 4-pin |
| Beschermingsniveau |
IP67 |
| Materiële huisvesting |
met een breedte van niet meer dan 50 mm |
| Transducer |
epoxyhars/hol glasbolmengsel;
schuimpoliuretaan, PBT-deklaag
|
2. D- Ik- Ik.ns- Ikops
3. EIk...ectrop- Ikc. - Iknterfac.e a.nds- Ikga.Ik...s defin- Ikt- Ikon
4. Beschrijving- Ikpt- Ikonof - Ja.nsor Leuk.ctionen
Pas de parameter aan
De ultrasone sensor is voorzien van een schakelaar met twee onderwijsbare schakelpunten die worden ingesteld door de voedingsspanning - UB of + UB - op de TEACH-IN-invoer toe te passen.De voedingsspanning moet gedurende ten minste 1 s op de TEACH-IN-invoer worden aangebracht..LED's geven aan of de sensor het doel tijdens de TEACH-IN-procedure heeft herkend. Schakelpunt A1 wordt geleerd met - UB,A2 met +UB. Acht verschillende uitvoerfuncties kunnen worden ingesteld.
De interne klok kan verzekeren dat het niet kan worden veranderd na 5 minuten als de stroom aan is.De gebruiker kan de afstand alleen instellen na het opnieuw opstarten van de stroom.
TEEenCH- Ik...N w- Ikndowmode, norma.- Ik weet het.y-opdefunct- Ikop
- Zet doelwit in de buurt van het schakelpunt.
- TEACH-IN-schakelpunt A1 met - UB
- Zet doelwit op ver schakelpunt.
- TEACH-IN-schakelpunt A2 met + UB
TEEenCH- Ik...N w- Ikndom mode, norma.- Ik weet het.y-c.Ik...gepoetstfunct- Ikop
- Zet doelwit op ver schakelpunt.
- TEACH-IN schakelpunt A2 met - UB
- Zet doelwit in de buurt van het schakelpunt.
- TEACH-IN schakelpunt A1 met + UB
TEEenCH- Ik...NswHetch- Ikingpo- Iknt, norma.- Ik weet het.y-opdefuCc.Tiop
- Zet doelwit in de buurt van het schakelpunt.
- TEACH-IN-schakelpunt A1 met - UB
- Bedek de sensor met de hand of verwijder alle voorwerpen
uit het detectiereik
-TEACH-IN-schakelpunt A2 met + UB
TEEenCH- Ik...NswHetch- Ikingpo- Iknt, norma.- Ik weet het.y-c.Ik...gepoetstfunc.Tiop
- Bedek de sensor met de hand of verwijder alle
voorwerpen uit het detectiebereik
- TEACH-IN schakelpunt A2 met - UB
- Zet doelwit in de buurt van het schakelpunt.
- TEACH-IN schakelpunt A1 met + UB
TEAC-IN groot hysteresisinterval, normaal open modus
- Zet doelwit in de buurt van het schakelpunt.
- TEACH-IN schakelpunt A1 met + UB
- Zet doelwit op ver schakelpunt.
- TEACH-IN schakelpunt A2 met - UB
TEAC-IN groot hysteresisinterval, normaal gesloten modus
- Zet doelwit op ver schakelpunt.
- TEACH-IN-schakelpunt A2 met + UB
- Zet doelwit in de buurt van het schakelpunt.
- TEACH-IN-schakelpunt A1 met - UB
TEEenCH- Ik...NdEtecTion van objects prdeeNcenormaal open modus
- Bedek de sensor met de hand of verwijder alle voorwerpen
detectiebereik
- TEACH-IN schakelpunt A2 met - UB
- Bedek de sensor met de hand of verwijder alle voorwerpen
detectiebereik
- TEACH-IN-schakelpunt A2 met + UB
TEEenCH- Ik...NdEtecTion van objects prdeeNcenormaal gesloten modus
- Bedek de sensor met de hand of verwijder alle objecten uit het bereik van de sensor
- TEACH-IN-schakelpunt A2 met +UB
- Bedek de sensor met de hand of verwijder alle objecten uit het bereik van de sensor
- TEACH-IN-schakelpunt A2 met -UB
Deefa.- Ja, ja. verzamelenTiing van swHetch- IkingpZuiver
A1=blindbereik,A2=nominale afstand
| LED displays |
| Displays afhankelijk van de werkwijze |
Rode LED |
Gele LED |
|
Teach-in-omschakelingspunt
Object gedetecteerd
Geen voorwerp gedetecteerd
Voorwerp onzeker ((Teach-IN ongeldig)
|
Uitflits op
|
flitsen uit
weg
|
| Normale werking |
weg |
Overschakeling |
| Fout |
op |
Vorige staat |
5. Ik...nStaIk...Ik...a.t- Ikon c- Ja.- Ikt- Ik- Wat?
Als de sensor wordt geïnstalleerd bij een temperatuur van minder dan 0°C, dient deze goed te functioneren op het gebied van de beschermingsmaatregelen.het moet worden bevestigd in het midden van de behuizing draad.
