| Plaats van herkomst: | China (vasteland) |
| Merknaam: | Kacise |
| Certificering: | certificate of explosion-proof, |
| Modelnummer: | M18 KUS1000 |
| Min. bestelaantal: | 0-100 |
|---|---|
| Verpakking Details: | Kartonnen doos |
| Levertijd: | 5-8 werkdagen |
| Betalingscondities: | T/T, Western Union, MoneyGram |
| Levering vermogen: | 1000 stuks per week |

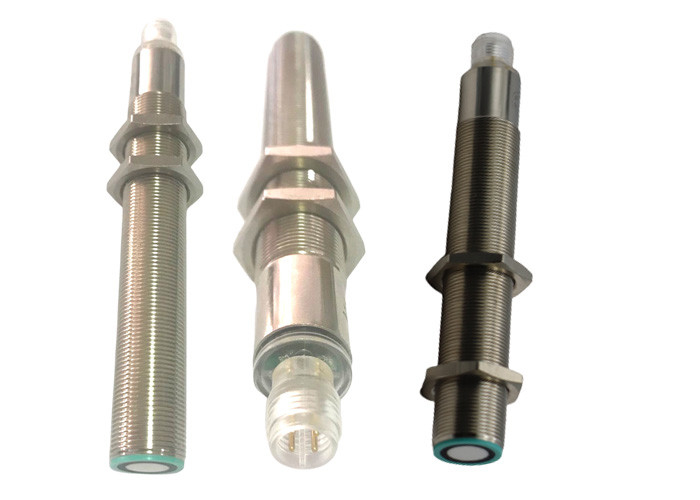

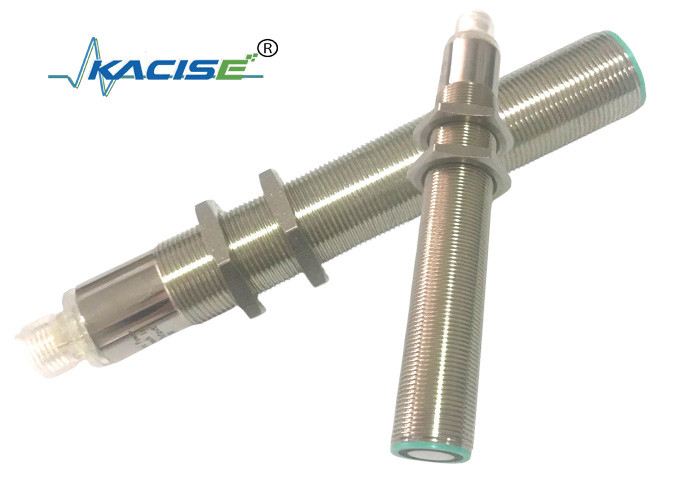

| Product: | Ultrasone Afstandssensor | Opsporingswaaier: | 50mm~1000mm |
|---|---|---|---|
| Omvormerfrequentie: | 40 kHz | Werkend Voltage: | 24VDC |
| Grens het Werk Voltage: | 3.6VDC~30VDC | IP Rang: | IP67 |
| Output: | RS232/RS485 | ||
| Hoog licht: | RS485 de vloeibare Sensor van de Niveaumeting,Het Vloeibare Niveaumeter van de biertank,24VDC vloeibaar Niveaumeter |
||
| Ontdekkende waaier | 100… 1000 mm |
| Onbruikbaar gebied | 0… 100 mm |
| Standaarddoelplaat | 100 mm x 100 mm |
| Omvormerfrequentie | approx.220 kHz |
| Reactievertraging | Mej. ong. 50 |
| LEIDEN blauw | macht-op |
|
Gele leiden |
aanwijzing van de omschakelingsstaat het opvlammen: ontdekte het voorwerp van de programmafunctie |
|
LEIDEN rood |
permanent rood: Foutenrood, dat opvlamt: programmafunctie, ontdekt niet voorwerp |
| Werkend voltage UB | 15… 30 V GELIJKSTROOM, GOLVEN 10% SS |
| Zonder commissie levering huidige I0 | ≤ 45 mA |
| Inputtype | 1 COLLOQIUMinput |
|
werkende waaier A1: - UB… +1 V, werkende waaier A2: +6 V… +UB |
|
| inputimpedantie: > 4,7 kΩ; De impuls van het COLLOQIUMprogramma: ≥ 1 s |
| Outputtype | 1 schakelaaroutput E4, programmeerbare NPN NO/NC, |
| Geschatte werkende stroom d.w.z. | 200 mA, beschermde kort:sluiten/overbelasting |
| Het standaard plaatsen | Omschakelingspunt A1: 70mm Schakelend punt A2: 800mm |
| Voltagedaling | ≤ 2,5 V |
| Herhaal nauwkeurigheid | ≤ 1% |
| Omschakelingsfrequentie F | ≤ 13 Herz |
| Waaierhysterese H | 2% van de vastgestelde werkende afstand |
| Temperatuurinvloed | ±1.5% van volledige waarde |
| Omgevingstemperatuur | -25… 70℃ (248… 343K) |
| Opslagtemperatuur | -40… 85℃ (233… 358K) |
| Verbinding | V1 schakelaar (M12×1), 4-speld |
| Beschermingsgraad | IP67 |
| Materiële Huisvesting | vernikkeld messing, |
| Omvormer |
epoxyhars/het holle mengsel van het glasgebied; schuimpolyurethaan, dekking PBT |
De ultrasone sensor kenmerkt een schakelaaroutput met twee overdraagbare omschakelingspunten. Deze worden geplaatst door het leveringsvoltage - UB of + UB op de COLLOQIUMinput toe te passen. Het leveringsvoltage moet op de COLLOQIUMinput voor minstens 1 s.LEDs worden toegepast erop wijst of de sensor het doel tijdens de COLLOQIUMprocedure heeft erkend. Het omschakelingspunt A1 wordt onderwezen met - UB, A2 met +UB. Acht verschillende outputfuncties kunnen worden geplaatst. Omschakelingspunt, Plaatsende afstand slechts na macht. De interne klok kan verzekeren kan niet na 5 mins worden veranderd wanneer macht. Als de behoefte om het omschakelingspunt, de gebruiker te veranderen slechts plaatsend de verzoekafstand na machtsnieuw begin kan.
De wijze van het COLLOQIUMvenster, normaal-opent functie
- Vastgesteld doel aan dichtbijgelegen omschakelingspunt
- Het punt A1 van de COLLOQIUMomschakeling met - UB
- Vastgesteld doel aan ver omschakelingspunt
- Het punt A2 van de COLLOQIUMomschakeling met + UB
De wijze van het COLLOQIUMvenster, normaal-gesloten functie
- Vastgesteld doel aan ver omschakelingspunt
- Het punt A2 van de COLLOQIUMomschakeling met - UB
- Vastgesteld doel aan dichtbijgelegen omschakelingspunt
- Het punt A1 van de COLLOQIUMomschakeling met + UB
Het punt van de COLLOQIUMomschakeling, normaal-opent functie
- Vastgesteld doel aan dichtbijgelegen omschakelingspunt
- Het punt A1 van de COLLOQIUMomschakeling met - UB
- De dekkingssensor met hand of verwijdert alle voorwerpen
van het ontdekken van waaier
- Het punt A2 van de COLLOQIUMomschakeling met + UB
Het punt van de COLLOQIUMomschakeling, normaal-gesloten functie
- De dekkingssensor met hand of verwijdert allen
voorwerpen van het ontdekken van waaier
- Het punt A2 van de COLLOQIUMomschakeling met - UB
- Vastgesteld doel aan dichtbijgelegen omschakelingspunt
- Het punt A1 van de COLLOQIUMomschakeling met + UB
Teac-IN groot hystereseinterval, normaal-open wijze
- Vastgesteld doel aan dichtbijgelegen omschakelingspunt
- Het punt A1 van de COLLOQIUMomschakeling met + UB
- Vastgesteld doel aan ver omschakelingspunt
- Het punt A2 van de COLLOQIUMomschakeling met - UB
Teac-IN groot hystereseinterval, normaal-gesloten wijze
- Vastgesteld doel aan ver omschakelingspunt
- Het punt A2 van de COLLOQIUMomschakeling met + UB
- Vastgesteld doel aan dichtbijgelegen omschakelingspunt
- Het punt A1 van de COLLOQIUMomschakeling met - UB
COLLOQIUMopsporing van objecten aanwezigheids normaal open wijze
- De dekkingssensor met hand of verwijdert alle voorwerpen uit
ontdekkende waaier
- Het punt A2 van de COLLOQIUMomschakeling met - UB
- De dekkingssensor met hand of verwijdert alle voorwerpen uit
ontdekkende waaier
- Het punt A2 van de COLLOQIUMomschakeling met + UB
COLLOQIUMopsporing van objecten aanwezigheids normaal gesloten wijze
- De dekkingssensor met hand of verwijdert alle voorwerpen uit het ontdekken van waaier
- Het punt A2 van de COLLOQIUMomschakeling met +UB
- De dekkingssensor met hand of verwijdert alle voorwerpen uit het ontdekken van waaier
- Het punt A2 van de COLLOQIUMomschakeling met - UB
Het standaard plaatsen van omschakelingspunt
A1=blind waaier, A2=nominal-afstand
| LEIDENE vertoningen | ||
| Vertoningen in afhankelijkheid van werkende wijze | Rode leiden | Gele leiden |
|
Het punt van de COLLOQIUMomschakeling Ontdekt voorwerp Geen ontdekt voorwerp Onzeker voorwerp (ongeldig COLLOQIUM) |
van flitsen |
flitsen weg van |
| Normale bedrijfsvoering | van | Omschakelingsstaat |
| Fout | op | Vorige staat |
5. Installatievoorwaarden
Als de sensor bij de daling van de milieutemperatuur onder 0℃ geïnstalleerd is, zou het goed op de beschermende maatregelen moeten doen. In het geval van directe steun van de sensor in a door gat dat de staalnoten gebruikt, moet het bij het midden van de huisvestingsdraad worden bevestigd.
