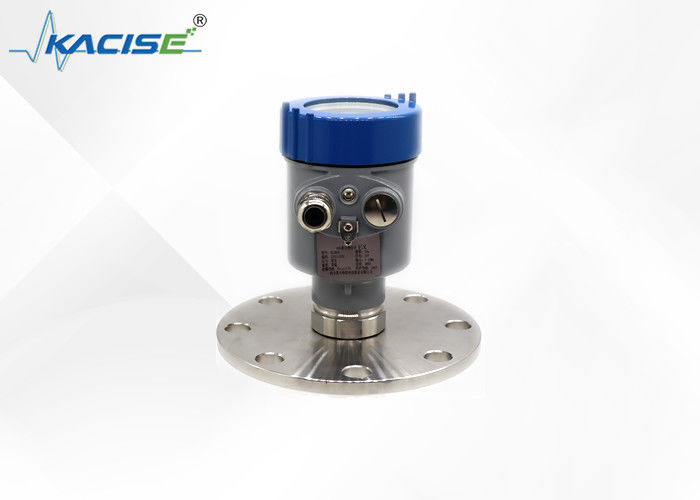

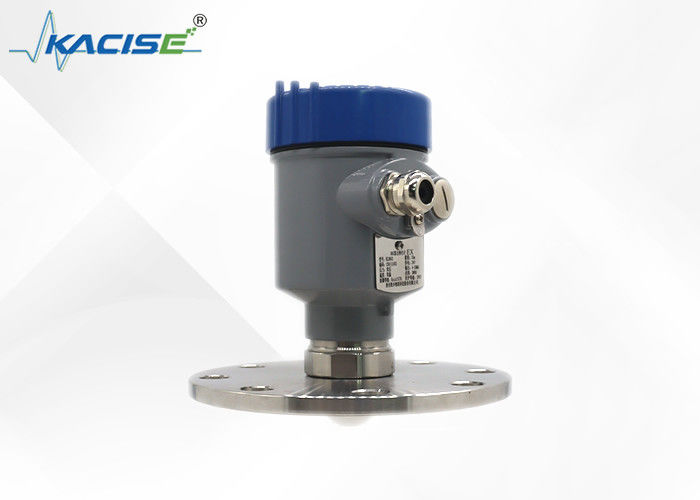

1 mm nauwkeurigheid 80 GHz non-contact radar niveaumeter voor 100m water tank niveau meting

De contactloze radarniveaumeter met een nauwkeurigheid van 1 mm is een uitstekend product. Het biedt uiterst nauwkeurige metingen met een nauwkeurigheid van 1 mm. Als OEM-apparaat is het geschikt voor watertankniveaumeting tot 100 meter. Het contactloze ontwerp vermindert slijtage en zorgt voor betrouwbare en langdurige prestaties voor diverse industriële toepassingen.

De radarantenne zendt smalle microgolfpulsen uit die bij het bereiken van het oppervlak van het geteste medium worden teruggekaatst en vervolgens weer door het antennesysteem worden ontvangen. De signalen worden naar het elektrische circuit gestuurd en vervolgens omgezet in niveausignalen. Omdat de transmissiesnelheid van de microgolf zo hoog is, is de tijd die nodig is voor de microgolftransmissie naar het oppervlak van het geteste medium en vervolgens teruggekaatst bijna nul.

• Millimetergolfradar, de meetnauwkeurigheid kan oplopen tot ± 2 mm en de minimale blinde zone voor metingen is 0,05 m.
• De kleinere antennegrootte voldoet aan de meting van meer werkomstandigheden.
• Een verscheidenheid aan lensantennes, kleinere lanceerhoeken, meer geconcentreerde energie, sterkere echosignalen en hogere betrouwbaarheid dan andere radarproducten onder dezelfde industriële en mijnbouwomstandigheden.
• Het heeft een sterkere penetratie en kan normaal worden gebruikt in geval van hechting en condensatie.
• Het dynamische signaalbereik is groter en de meting van media met een lage diëlektrische constante is stabieler.
• Meerdere meetmodi, radarrespons in snelle meetmodus

Vermijd bij het installeren van het instrument installatie boven de materiaalinlaat en probeer verschillende voorwerpen te vermijden die het signaal beïnvloeden, zoals roerpeddels, enz.

Voeding

(4~20) mA/HART (draad 2)

De voeding en het uitgangsstroomsignaal delen een twee-aderige afgeschermde kabel. Raadpleeg de technische gegevens voor het specifieke voedingsspanningsbereik.

(4~20) mA (draad 4/draad 6)

De voeding moet afzonderlijk worden gevoed en voor de voeding en het stroomsignaal wordt een vieraderige afgeschermde kabel gebruikt (het stroomsignaal en de RS485-interface kunnen tegelijkertijd worden uitgevoerd, en voor gelijktijdige uitvoer is een zesaderige afgeschermde kabel vereist).

RS485/Modbus

De voeding moet afzonderlijk worden gevoed en voor de voeding en het digitale signaal wordt een vieraderige afgeschermde kabel gebruikt. (Het stroomsignaal en de RS485-interface kunnen tegelijkertijd worden uitgevoerd, en voor gelijktijdige uitvoer is een zesaderige afgeschermde kabel vereist).

Neem de eisen van de plaatselijke voorschriften voor elektrische installaties in acht! Volg de lokale regelgeving voor de gezondheid en veiligheid van het personeel. Alle werkzaamheden aan de elektrische componenten van het instrument moeten worden uitgevoerd door professionals die een formele training hebben gevolgd. Controleer het naamplaatje van het instrument om er zeker van te zijn dat de productspecificatie aan uw eisen voldoet. Zorg ervoor dat de voedingsspanning overeenkomt met de vereisten op het typeplaatje van het instrument.

Dit instrument voldoet volledig aan de eisen van beschermingsklasse IP66/67. Zorg ervoor dat de kabelafdichtingskop waterdicht is. Zoals hieronder weergegeven:

Zo zorgt u ervoor dat de installatie voldoet aan de eisen van IP67:

• Zorg ervoor dat de sealkop niet beschadigd is.
• Zorg ervoor dat de kabel niet beschadigd is.
• Zorg ervoor dat de gebruikte kabels voldoen aan de vereisten van de voorschriften voor elektrische aansluitingen.
• Voordat u de elektrische interface binnengaat, buigt u de kabel naar beneden om ervoor te zorgen dat er geen water in de behuizing stroomt, zie ①
• Draai de kabelwartel vast, zie ②
• Sluit de ongebruikte elektrische interface aan met een blinde stekker, zie ③

Stralingshoek

De stralingshoek is de stralingshoek waarbij de energiedichtheid van de radargolf de helft van zijn maximale waarde (3dB breedte) bereikt. Microgolven zenden signalen uit die buiten het straalbereik vallen en kunnen worden gereflecteerd door interfererende objecten.

Hoe groter de antennegrootte en hoe kleiner de stralingshoek α, des te minder interferentie-echo's zullen worden gegenereerd.

Voor nauwkeurigere metingen vermijdt u de installatie van interne apparaten (zoals eindschakelaars, temperatuursensoren, sokkels, vacuümringen, verwarmingsspiralen, schotten, enz.) binnen het bereik van de signaalbundel.

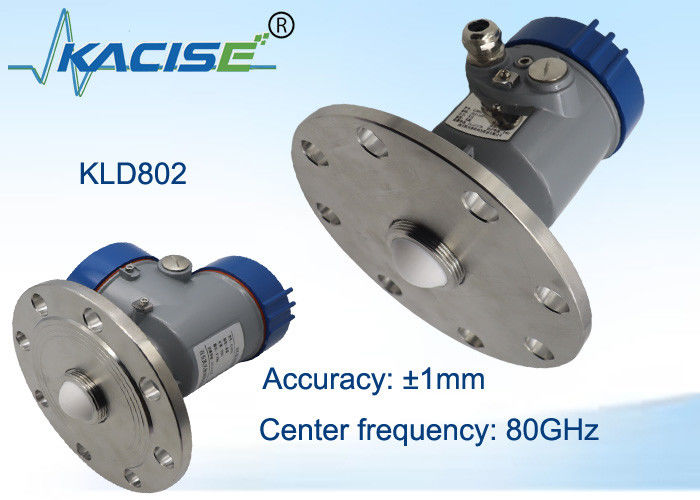

Productshow uit de KLD800-serie
