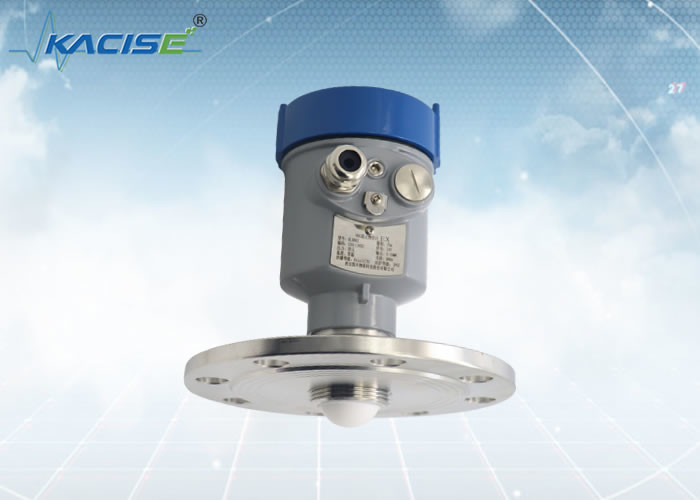

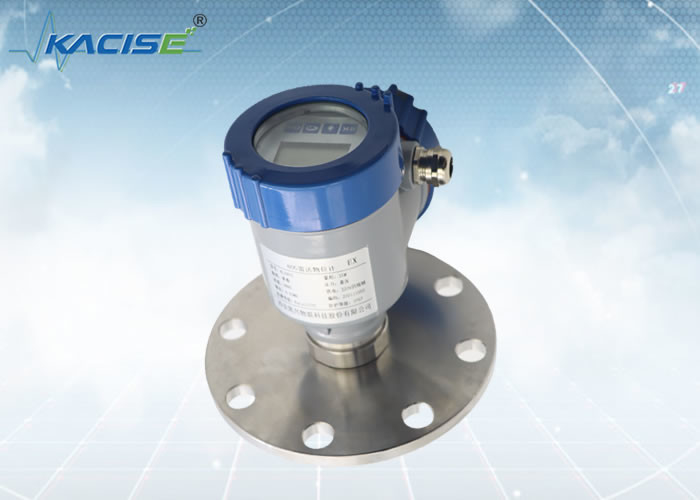

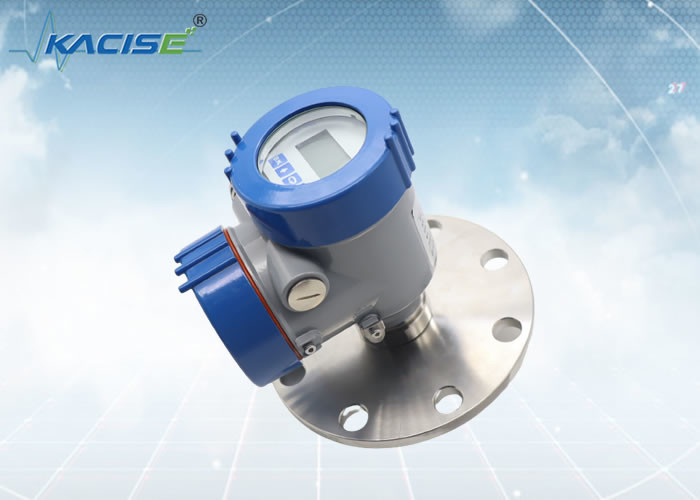

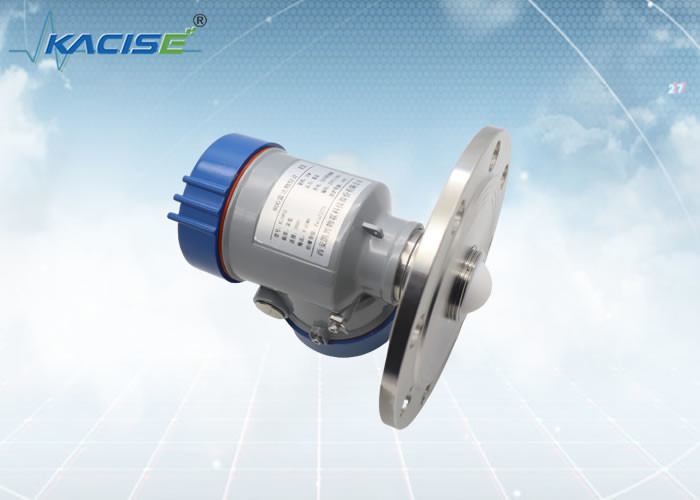

KLD802 80G FM-radarniveau sensor
Inleiding
Wat staat voor FMCW?
·FMCW, oftewel Frequency Modulated Continuous Wave.
·FMCW-technologie en pulsradartechnologie zijn twee technologieën die worden gebruikt bij hoogprecisie-radar.De frequentie verandert met de tijd volgens de wet van de driehoeksgolf..
FMCW (Frequency Modulated Continuous Wave), de ontvangen echo-frequentie en de verzonden frequentiewijzigingswet zijn hetzelfde, beide zijn driehoekige golven.Met dit kleine tijdsverschil, kan de doelwaging worden berekend.
FM-continuous wave radar verwijst naar een continuous wave radar waarvan de zendfrequentie wordt gemoduleerd door een specifiek signaal.
Het beginsel van frequentiegemoduleerde continue golf (FMCW) radar is om een continu signaal te verzenden met een bepaalde bandbreedte en een lineaire frequentieverandering,en vervolgens een snelle Fourier-transformatie uit te voeren op het ontvangen continue signaal.
Het tijdsverschil tussen de twee signalen wordt berekend door het frequentieverschil tussen het zend- en ontvangssignaal.de overeenkomstige afstand wordt verkregen uit het tijdsverschil.
FMCW-radars kunnen zeer hoge nauwkeurigheid verkrijgen, en de nauwkeurigheid ervan hangt voornamelijk af van de lineariteit en temperatuurdrift van de spanningsgestuurde oscillator.
Kenmerken
· Starthoek
Radargolven met een emissiehoek van 3° kunnen zelfs in zeer complexe installatieomgevingen het materiaalniveau stabiel en nauwkeurig meten.
· Meetbereik
Het meetbereik van de terahertz FM-radarniveaumeter is 0,1m-100m. Het heeft een zeer klein blind gebied en een groot meetbereik. Het kan voldoen aan de meeste meetgelegenheden.
· Penetratie
De Terahertz-frequentie gemoduleerde continue golf radar niveau meter is extreem doordringend.het kan de kristallijne laag van maximaal 100 mm binnendringen.
|
KLD802
|
Medium: niet-corrosieve vloeistof, licht corrosieve vloeistof
Metingsbereik: 0,1 m~10/20/30/60/100 m
Procesverbinding: flens ≥ DN80
Procestemperatuur: -40 ∼110°C
Verwerkingsdruk: -0,11,6 MPa
Grootte van de antenne: 32 mm lensantenne
Materiaal van de antenne: PTFE
Precisiteit: ±1 mm (bereik minder dan 35 m)
±5 mm (bereik tussen 35m en 100m)
Beschermingsklasse: IP67
Centrale frequentie: 80 GHz
Starthoek: 3°
Stroomvoorziening: twee draden /DC24V
met vier draden /DC12~24V
vierdraad /AC220V
Gehalte: aluminium/onroerend staal
Signaluitgang: twee-draad /4...20mA/HART-protocol
vierdraad / 4...20mA/ RS485 Modbus
|
Installatie
1Installatie van flenzen
Bij het gebruik van de flenstinstallatie moet de minimale afstand tussen het instrument en de tankwand 200 mm bedragen.
① datumvlak
② het midden van het vat of de symmetrieas
2.Hefinstallatie
Installatievereisten
Bij de installatie van het instrument moet worden vermeden dat het boven de inlaat van het materiaal wordt geplaatst en moet worden geprobeerd verschillende voorwerpen te vermijden die het signaal beïnvloeden, zoals roeren van roeiers, enz.
Onder uiterst complexe werkomstandigheden kan het instrument normaal werken als er geen obstakel is in het gebied met een straal van 20 cm rond het installatiepunt.
Installatieverbindingsdiagram:
De maximale hoogte van de installatiespoel H max is afhankelijk van de diameter van de installatiespoel D en de grootte van de lanceerhoek van het product.
Te lange installatie verbinding zal de radar prestaties beïnvloeden.
Afmetingen
Afmeting van de behuizing
Eenheid in mm:
Productie:
Xi'an Kacise Optronics Tech Co., Ltd beschouwt zichzelf als een oplossingsleverancier en fabrikant.
Wat we kunnen bieden:
Het assortiment omvat aangepaste shell versie/kleur, thread type ((G-Thread/NPT Thread), aangepaste software, prints, handleiding en catalogus.De radar module is zeker beschikbaar..
