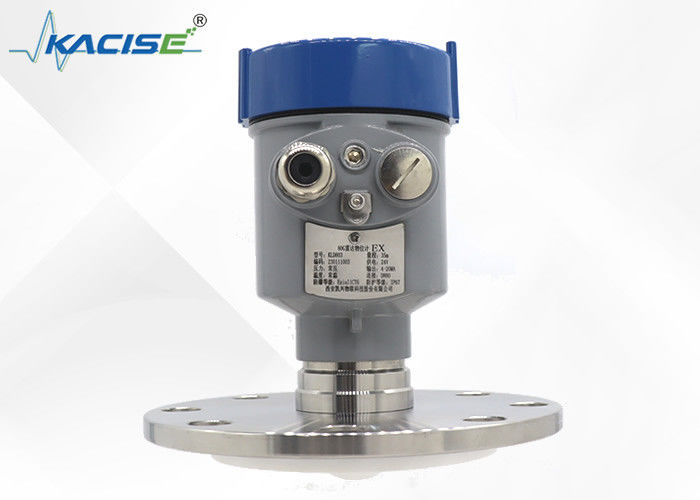

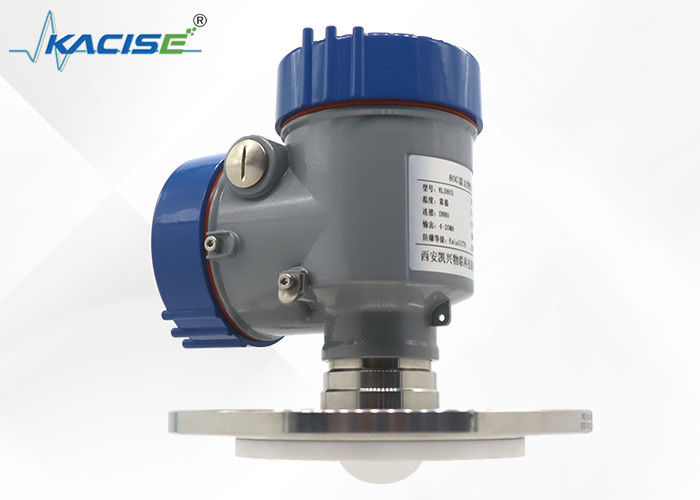

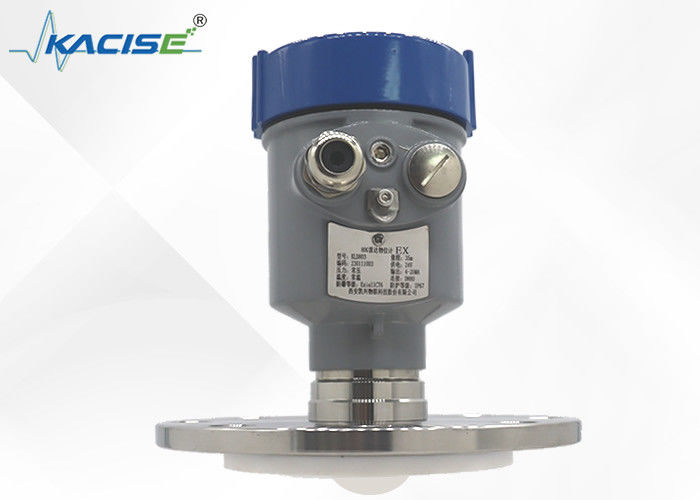

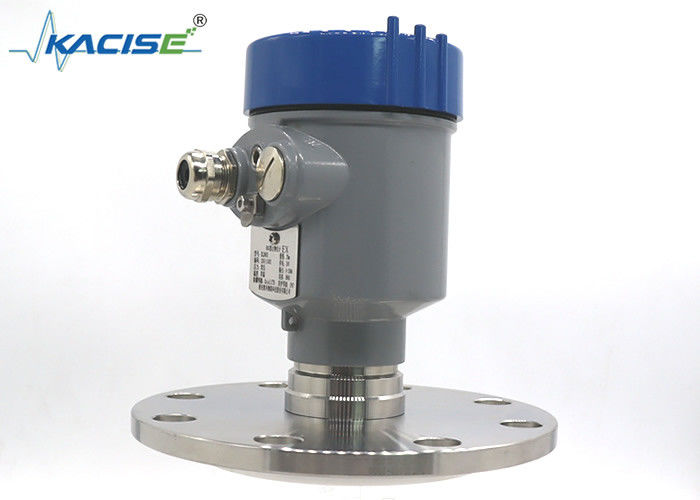

KLD803 PTFE anti-corrosie radar niveaugeager met kleine blinde vlek en 80 GHz frequentie voor nauwkeurige niveaumetingen

De KLD803 PTFE anti-corrosie radar level gauge is een state-of-the-art apparaat ontworpen om te voldoen aan de meest veeleisende niveau meting vereisten.die het met uitstekende corrosiewerende eigenschappen begiftigtDit maakt het meetinstrument geschikt voor gebruik in ruwe en corrosieve omgevingen zoals chemische opslagtanks, afvalwaterzuiveringsinstallaties,en industriële verwerkingsinstallaties waar traditionele materialen snel zouden afbrokkelen.

Eén van de opmerkelijke kenmerken van deze radarbeeldmeter is de kleine blinde vlek.Dit betekent dat het zeer nauwkeurige en betrouwbare metingen kan leveren, zelfs in complexe tankgeometrieën of bij het omgaan met stoffen met verschillende dielectrische constanten.De kleine blinde vlek minimaliseert fouten en zorgt ervoor dat de meter het vloeibare of vaste niveau nauwkeurig kan detecteren.een naadloze integratie in bestaande procesbesturingssystemen mogelijk maken, die real-time gegevens verstrekt die van cruciaal belang zijn voor een efficiënte exploitatie en voorraadbeheer.

1. Continu en nauwkeurig meten
   Door de meetkenmerken van de radarbeeldmeter wordt deze niet beïnvloed door de omgeving en heeft hij een breed scala aan toepassingen.niet in aanraking komt met het oppervlak van het mediumDe sonde wordt nauwelijks beïnvloed door temperatuur, druk, gas, enz.

2. Het heeft de functie van het onderdrukken van de interferentie echo
   De interferentie-echo's veroorzaakt door verbindingen en het geluid van voeding of ontlading binnen het straalbereik van de radarbeeldmeter kunnen automatisch worden onderdrukt door de interne fuzzy logic control.

3. Precieze en veilige energiebesparing
   De radarbeeldmeter kan onder vacuüm en druk worden gemeten en is nauwkeurig en veilig.De chemische en mechanische eigenschappen van de materialen die worden gebruikt in de radarbeeldmeter zijn vrij stabiel, en de materialen kunnen worden gerecycled, wat zeer milieuvriendelijk is.

4. Geen onderhoud en een sterke bruikbaarheid
   Bijna ongestoord, zonder direct contact met het meetmedium, kan het in bijna alle soorten gelegenheden worden gebruikt, zoals vacuümmeting, vloeistofniveau meting of materiaalniveau meting,enz.Door het gebruik van geavanceerde materialen is het bestand tegen extreem complexe chemische en fysische omstandigheden en kan het nauwkeurige, bruikbare, langdurig stabiele analoge of digitale niveausignalen leveren.

5. Gemakkelijk onderhoud en eenvoudige bediening
   De radarniveaumeter heeft een foutmelding en zelfdiagnostiekfuncties.de fout tijdig vaststellen en verwijderen, waardoor het onderhoud en de kalibratie gemakkelijker en nauwkeuriger worden gemaakt en de normale werking van het instrument wordt gewaarborgd.

6. Een breed scala aan toepassingen, kan bijna alle media meten
   Uit de vorm van de tank, kan de radarbeeldmeter het vloeistofgehalte van bolvormige tanks, horizontale tanks, cilindrische tanks, cilindrische kegel tanks, enz. meten; uit de tank functie,het kan het vloeistofgehalte van opslagtanks en buffertanks meten. , microgolfbuizen en bypassbuizen om het vloeistofgehalte te meten; vanaf het gemeten medium kan het vloeistof, deeltjes, mis, enz. meten.

Eenheid in mm:

Installatie van flenzen
Bij het gebruik van de flenstinstallatie moet de minimale afstand tussen het instrument en de tank worden vastgesteld.
De muur moet 200 mm zijn.
1 datumvlak
2 vatcentrum of symmetrieas

Liftinstallatie

Radargolf is een speciale vorm van elektromagnetische golf.Elektromagnetische golven kunnen door interferentiebronnen zoals ruimte stoom en stof doordringenHoe beter de geleidbaarheid van het gemeten medium of hoe hoger de dielectrische constante, hoe beter het reflectie-effect van het echosignaal.

Hoe hoger de frequentie van de radargolf, hoe kleiner de lanceerhoek, hoe groter de energie (magnetische stroom of veldsterkte) per oppervlakte-eenheid, hoe kleiner de dunnering van de golf,en hoe beter het meeteffect van de radarbeeldmeter.

Problemen waaraan bij de installatie aandacht dient te worden besteed
(1) Bij het meten van vloeibare materialen is de as van de sensor loodrecht op het oppervlak van het medium.de sensor moet in een bepaalde hoek worden geneigd omdat het vaste medium een stapelhoek heeft.
(2) Vermijd de voedingspoort om valse reflecties te voorkomen.
(3) De sensor mag niet in het midden van de boogvormige tank worden geplaatst (anders worden de door de sensor ontvangen valse echo's versterkt), noch mag hij zeer dicht bij de tankwand worden geplaatst,en de installatiepositie moet 1/2 van de straal van de tank bedragen.
(4) Vermijd installatie op plaatsen met sterke draaikolststromen. Bijvoorbeeld: door roeren of sterke chemische reacties, enz., wordt aanbevolen om voor de meting een golfgeleider of een omleidingsbuis te gebruiken.
(5) Als de sensor op de buis is gemonteerd, moet de antenne uit de buis uitsteeken. De hoornantenne steekt ten minste 10 mm uit van de adapter.Neem de diameter van 250 mm overDe methode om de diameter van de verbindingsbuis te vergroten kan worden toegepast om de door de verbindingsbuis gegenereerde interferentie-echo te verminderen.
