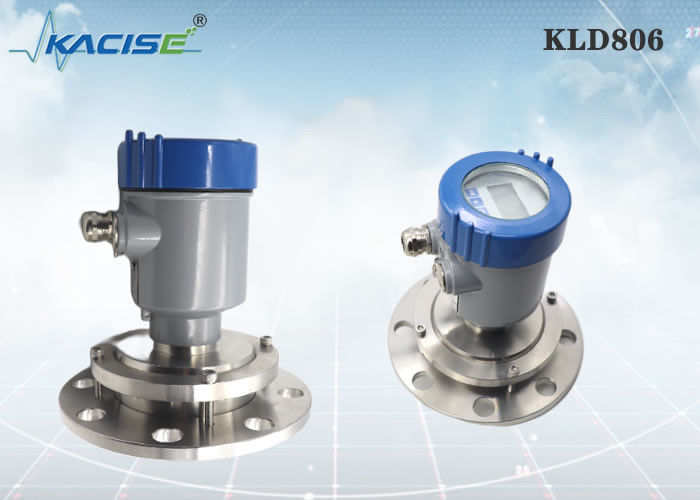

80GHz PTFE antenne radar niveau sensor met RS485-uitgang voor silo en procescontainers

76-81GHz FM-continugolfradarproducten ondersteunen vierdraads- en tweedraadstoepassingen. Meerdere modellen, het maximale bereik van het product kan 100 meter bedragen en het blinde gebied 30 cm. Door zijn hogere werkfrequentie en kortere golflengte is hij bijzonder geschikt voor vaste toepassingen. De werkmodus voor het verzenden en ontvangen van elektromagnetische golven via de lens heeft unieke voordelen in omgevingen met veel stof en barre temperaturen (+110 ℃). Het instrument moet worden bevestigd met een flens of schroefdraad om de installatie gemakkelijk en gemakkelijk te maken.

• Hoge frequentie 80GHz, meer focus
• Eén type PTFE-antenne, geen kabel-, staaf- of valstructuur.
• Geschikt voor lange/hoge/smalle toepassingen
• Wordt niet beïnvloed door temperatuurschommelingen, stof of dampen
• Ondersteuning van OEM-service voor kleine batches

KLD806

Medium:	vast, opslagcontainer, procescontainer, sterke stofontwikkeling
Meetbereik:	0,3m~10/20/30/60/100m
Procesaansluiting:	flens ≥ DN100
Procestemperatuur:	-40~110℃
Procesdruk:	-0,1~0,3 MPa
Antenne maat:	76 mm lensantenne (reinigen optioneel)
Materiaal antenne:	PTFE
Nauwkeurigheid:	±5mm
Beschermingsklasse:	IP67
Middenfrequentie:	80GHz
Lanceerhoek:	3°
Voeding:	tweedraads /DC24V vierdraads /DC12~24V vierdraads /AC220V
Behuizing:	aluminium/kunststof/roestvrij staal
Signaaluitgang:	tweedraads /4...20mA/HART-protocol vierdraads 4...20mA/RS485 Modbus

1. Flensinstallatie
Bij flensinstallatie moet de minimale afstand tussen het instrument en de tankwand 200 mm zijn.
① referentievlak
② vatcentrum of symmetrieas

2. Hijsinstallatie

Vermijd bij het installeren van het instrument installatie boven de materiaalinlaat en probeer verschillende voorwerpen te vermijden die het signaal beïnvloeden, zoals roerpeddels, enz.

Onder extreem complexe werkomstandigheden kan het instrument normaal werken als er geen obstakel is in het gebied met een straal van 20 cm gecentreerd op het installatiepunt.

Installatie aansluitschema:
De maximale installatiespoelhoogte H max is afhankelijk van de installatiespoeldiameter D en de grootte van de productlanceerhoek. Een te lange installatieverbinding heeft invloed op de radarprestaties.

Afmetingen behuizing
Eenheid in mm:

Xi'an Kacise Optronics Tech Co., Ltd beschouwt zichzelf als een leverancier en fabrikant van oplossingen. Wij bieden maximale flexibiliteit en een kostengeoptimaliseerd aanbod voor onze OEM-klanten.
Wat wij kunnen bieden:
Het assortiment omvat een aangepaste shell-versie/kleur, draadtype (G-Thread/NPT Thread), aangepaste software, prints, handleiding en catalogus. Als u geïnteresseerd bent om aan uw zijde te installeren, is Radar Module zeker beschikbaar.
