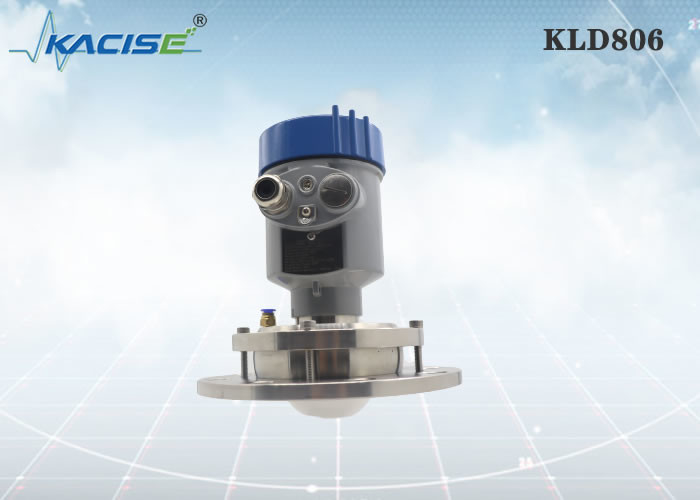

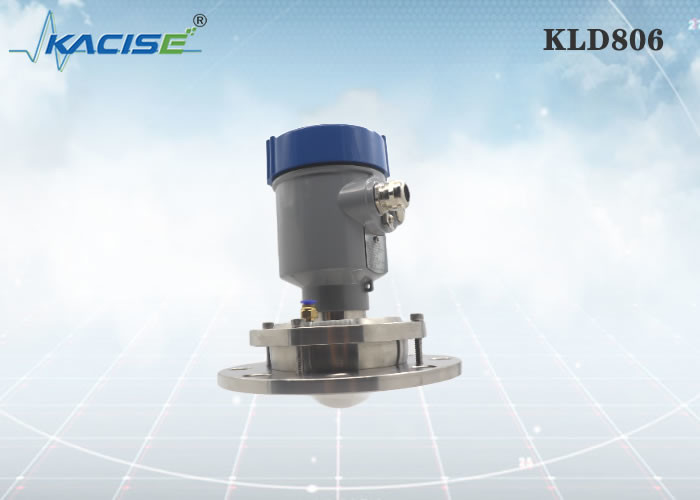

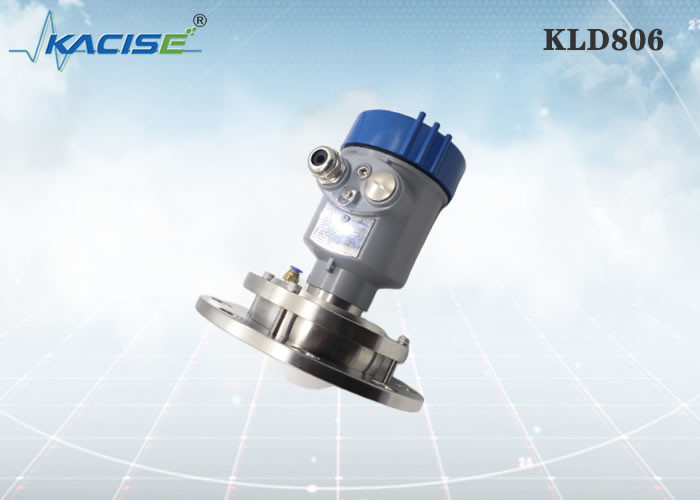

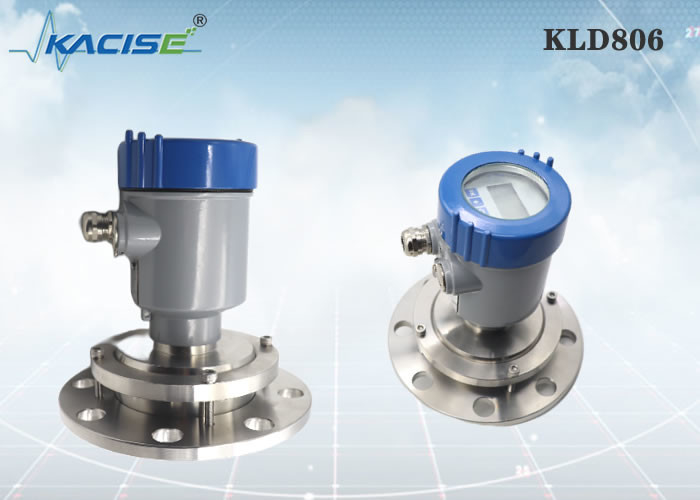

Name: Rs485 uitgang silo radar niveau sensor met antenne materiaal PTFE
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD806
Price: 1,000.00 USD
Availability: InStock

Thuis > producten > Vloeistofniveaumeter >

Rs485 uitgang silo radar niveau sensor met antenne materiaal PTFE

Het Niveausensor van de siloradar

Rs485 de Sensor van het Radarniveau

Aangepaste Shell Radar Level Transmitter

Plaats van herkomst:

China

Merknaam:

KACISE

Certificering:

Modelnummer:

KLD806

Neem contact met ons op

Vraag een offerte

Rs485 uitgang silo radar niveau sensor met antenne materiaal PTFE

Productgegevens

Medium:

solid, storage container, process container, strong dust application

Measuring range:

0.3m~10/20/30/60/100m

Process connection:

flange ≥ DN100

Process temperature:

-40～110℃

Procesdruk:

-0.1~0.3MPa

Antenna size:

76mm lens antenna (purge optional)

Antenna material:

PTFE

Precisiteit:

±5mm

Beschermingsklasse:

IP67

Centrale frequentie:

80GHz

Lanceringshoek:

3°

Stroomvoorziening:

DC24V/DC12~24V /AC220V

Hoesjes:

aluminium/plastiek/roestvrij staal

Signaaluitgang:

4… 20mA/HART protocol/RS485 Modbus

Markeren:

Het Niveausensor van de siloradar

Rs485 de Sensor van het Radarniveau

Aangepaste Shell Radar Level Transmitter

Betaling en verzendvoorwaarden

Min. bestelaantal

Verpakking Details

Karton

Delivery Time

5-8 work days

Betalingscondities

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Levering vermogen

100+

Verwante producten

Video

KDI-serie Display Controller die multi-machine communicatie ondersteunt

Vind de beste prijs

Video

KDI-serie Display Controller met open interface voor het instellen van interne parameters, hoge nauwkeurigheid en resolutie van 0,1

Vind de beste prijs

Video

Precieze KDI-series meting display controller met meerdere index input switching en temperatuur compensatie

Vind de beste prijs

Video

KDI-serie lichtkolom display controller met digitale en analoge meting

Vind de beste prijs

Neem contact met ons op

86--17719566736

Contact opnemen

Productbeschrijving

KLD806 80G FM-radarniveau sensor

Inleiding

76-81GHz FM continuwave radar producten ondersteunen vier-draad en twee-draad toepassingen.Vanwege de hogere werkfrequentie en kortere golflengte, is het vooral geschikt voor vaste toepassingen.De werkwijze van het verzenden en ontvangen van elektromagnetische golven door de lens heeft unieke voordelen in een omgeving met veel stof en hoge temperaturen (+110 °C)Het instrument moet met een flenst of draad worden bevestigd om de installatie gemakkelijk en gemakkelijk te maken.

Kenmerken

Hoge frequentie 80GHz, meer focus
Eén type PTFE-antenne, geen kabel, staaf of drop structuur.
Geschikt voor lange/hoge/smale toepassingen
Niet beïnvloed door temperatuurveranderingen, stof of dampen
Ondersteuning van OEM-service voor kleine partijen- Ik weet het niet.

KLD806
Rs485 uitgang silo radar niveau sensor met antenne materiaal PTFE 0

Medium: vaste stof, opslagcontainer, procescontainer,
aanbrengen van sterk stof
Metingsbereik: 0,3 m~10/20/30/60/100 m
Procesverbinding: flens ≥ DN100
Procestemperatuur: -40 ∼110°C
Verwerkingsdruk: -0,1 ∼0,3 MPa
Antenna-grootte: 76 mm lens-antenna (optioneel)
Materiaal van de antenne: PTFE
Genauigheid: ±5 mm
Beschermingsklasse: IP67
Centrale frequentie: 80 GHz
Starthoek: 3°
Stroomvoorziening: twee draden /DC24V
met vier draden /DC12~24V
vierdraad /AC220V
Hoes: aluminium/plastic/roestvrij staal
Signaluitgang: twee-draad /4...20mA/HART-protocol
vierdraad 4...20mA/ RS485 Modbus

Afmetingen

Installatie

1Installatie van flenzen

Bij het gebruik van de flenstinstallatie moet de minimale afstand tussen het instrument en de tankwand 200 mm bedragen.

① datumvlak

② het midden van het vat of de symmetrieas

2.Hefinstallatie

Installatievereisten

Bij de installatie van het instrument moet worden vermeden dat het boven de inlaat van het materiaal wordt geplaatst en moet worden geprobeerd verschillende voorwerpen te vermijden die het signaal beïnvloeden, zoals roeren van roeiers, enz.
Rs485 uitgang silo radar niveau sensor met antenne materiaal PTFE 7

Onder uiterst complexe werkomstandigheden kan het instrument normaal werken als er geen obstakel is in het gebied met een straal van 20 cm rond het installatiepunt.

Installatieverbindingsdiagram:
De maximale hoogte van de installatiespoel H max is afhankelijk van de diameter van de installatiespoel D en de grootte van de lanceerhoek van het product.
Te lange installatie verbinding zal de radar prestaties beïnvloeden.

Rs485 uitgang silo radar niveau sensor met antenne materiaal PTFE 11

Afmetingen
Afmeting van de behuizing
Eenheid in mm:
Rs485 uitgang silo radar niveau sensor met antenne materiaal PTFE 12

Productie:

Xi'an Kacise Optronics Tech Co., Ltd beschouwt zichzelf als een oplossingsleverancier en fabrikant.
Wat we kunnen bieden:
Het assortiment omvat aangepaste shell versie/kleur, thread type ((G-Thread/NPT Thread), aangepaste software, prints, handleiding en catalogus.De radar module is zeker beschikbaar..
