Name: KLD800-serie 80GHz FMCW-radarniveauzender met corrosiebestendige PTFE-antenne en 3° starthoek voor vloeibare en vaste metingen
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD800 reeks
Price: 400.00 USD
Availability: InStock

Thuis > producten > de zender van het radarniveau >

KLD800-serie 80GHz FMCW-radarniveauzender met corrosiebestendige PTFE-antenne en 3° starthoek voor vloeibare en vaste metingen

Zender van het de Radarniveau van FMCW de Stevige

De corrosiebestendige Vloeibare Zender van het Radarniveau

80GHz radartype Niveauzender

Plaats van herkomst:

China

Merknaam:

Kacise

Certificering:

Modelnummer:

KLD800 reeks

Neem contact met ons op

Vraag een offerte

Productgegevens

Medium:

solid, storage container, process container, strong dust application

Measuring range:

0.1m～10/20/30/60/100m

Process connection:

flange ≥ DN100

Process temperature:

-40～110℃

Process pressure:

-0.1～0.3MPa

Antenna size:

76mm lens antenna (purge optional)

Antenna material:

PTFE

Accuracy:

±5mm

Protection class:

IP67

Center frequency:

80GHz

Launch angle:

3°

Power supply:

DC24V / AC220V

Casing:

aluminum/stainless steel

Signal output:

4...20mA/HART protocol/RS485

Markeren:

Zender van het de Radarniveau van FMCW de Stevige

De corrosiebestendige Vloeibare Zender van het Radarniveau

80GHz radartype Niveauzender

Betaling en verzendvoorwaarden

Min. bestelaantal

Prijs

onderhandelbaar

Verpakking Details

Karton

Levertijd

3-8 het werkdagen

Betalingscondities

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Levering vermogen

1000PCS per maand

Verwante producten

26GHz radarniveaumeter met meetbereik van 10-80 m en IP67-bescherming voor tankniveaumeting

Vind de beste prijs

26 GHz hornantenna radar niveaumeter met niet-contactmeting en 10-80m bereik

Vind de beste prijs

Video

KLD803 PTFE anti-corrosie radar niveaugeager met kleine blinde vlek en 80 GHz frequentie voor nauwkeurige niveaumetingen

Vind de beste prijs

Stabiele 26GHz-frequentie contactloze radarniveaumeter met IP67-bescherming voor silo-cementmetingen

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

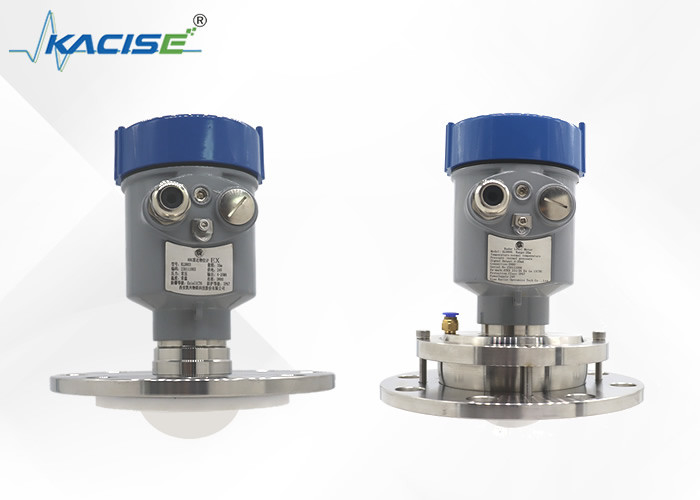

KLD800-serie FM CW 80GHz Niet-contact corrosiebestendige lens Antenne Radar Level Transmitter

Productoverzicht

De KLD800-serie 80GHz Frequency Modulation Continuous Wave (FMCW) radarniveau-zender is een geavanceerde radarniveau-metingstechnologie.dit instrument biedt aanzienlijke voordelen, waaronder een kleinere emissiehoek, geconcentreerde energie, sterkere echosignalen, verbeterde penetratievermogen en superieure meetnauwkeurigheid.

Het is ontworpen voor effectieve prestaties onder moeilijke omstandigheden en meet met uitzonderlijke stabiliteit betrouwbaar giftige media, corrosieve stoffen, vaste stoffen, vloeistoffen, stoffige omgevingen en slurry media.

Belangrijkste kenmerken

Compacte architectuur met een hogere signaal-ruisverhouding en minder blinde vlekken
Betere meetresolutie en -nauwkeurigheid
Een smalle hoek van 3° van de antennebalk vermindert de interferentie van de omgeving en vereenvoudigt de installatie
Een kortere golflengte zorgt voor betere reflectiekarakteristieken op vaste oppervlakken, waardoor speciale universele flenzen niet meer nodig zijn
Uitzonderlijke prestatiestabiliteit en lange levensduur in verschillende omgevingen
Sterke corrosiebestandheid en vermogen tegen interferentie bij zware werkomstandigheden
Milieuvriendelijk ontwerp met recyclebare materialen
Onderhoudsvrije werking met een hoge betrouwbaarheid in toepassingen op vacuüm-, vloeistof- en materiaalniveau

Technische specificaties

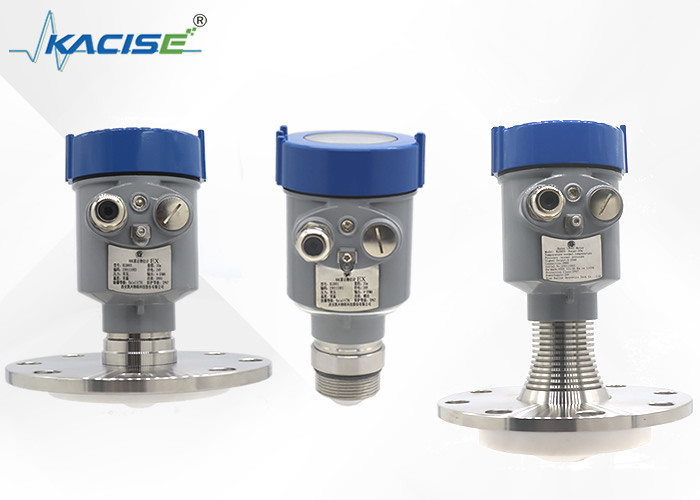

Model	Specificaties
KLD801	Gemiddeld:Vloeistof, niet-corrosief Meetbereik:0.05m10/20/30/60/100m Procesverbinding:G11⁄2A / 11⁄2NPT draad/flens ≥ DN40 Procestemperatuur:-40°C tot 80°C Procesdruk:-0,1 ∼0,3 MPa Grootte van de antenne:32 mm lensantenne Antenne materiaal:PTFE Genauigheid:± 2 mm Beschermingsklasse:IP67 Centrale frequentie:80 GHz Straalhoek:3° Stroomvoorziening:Twee-draad /DC24V, Vier-draad /DC12~24V, Vier-draad /AC220V Huisvesting:Aluminium/plastiek/roestvrij staal Signaaluitgang:Twee-draad /4...20mA/HART protocol, Vier-draad /4...20mA/RS485 Modbus
KLD802	Gemiddeld:Niet-corrosieve vloeistof, licht corrosieve vloeistof Meetbereik:0.1m~10/20/30/60/100m Procesverbinding:Flanke ≥ DN80 Procestemperatuur:-40 ∼ 110 °C Procesdruk:-0,11,6 MPa Grootte van de antenne:32 mm lensantenne Antenne materiaal:PTFE Genauigheid:±2 mm (bereik onder 35 m), ±5 mm (bereik tussen 35 m en 100 m) Beschermingsklasse:IP67 Centrale frequentie:80 GHz Straalhoek:3° Stroomvoorziening:Twee-draad /DC24V, Vier-draad /DC12~24V, Vier-draad /AC220V Huisvesting:Aluminium/roestvrij staal Signaaluitgang:Twee-draad /4...20mA/HART protocol, Vier-draad /4...20mA/RS485 Modbus
KLD803	Gemiddeld:Sterke corrosieve vloeistof, stoom, schuim Meetbereik:0.1m10/20/30/60/100m Procesverbinding:Flanken ≥ DN50 Procestemperatuur:-40 ̊130°C Procesdruk:-0,1 ∼2,5 MPa Grootte van de antenne:34 mm lensantenne (afhankelijk van de grootte van de flens) Antenne materiaal:PTFE Genauigheid:±2 mm (bereik onder 35 m), ±5 mm (bereik tussen 35 m en 100 m) Beschermingsklasse:IP67 Centrale frequentie:80 GHz Straalhoek:3° Stroomvoorziening:Twee-draad /DC24V, Vier-draad /DC12~24V, Vier-draad /AC220V Huisvesting:Aluminium/roestvrij staal Signaaluitgang:Twee-draad /4...20mA/HART protocol, Vier-draad /4...20mA/RS485 Modbus
KLD804	Gemiddeld:Sterke corrosieve vloeistof, stoom, schuim Meetbereik:0.1m~10/20/30/60/100m Procesverbinding:Flanken ≥ DN50 Procestemperatuur:-40 ̊130°C Procesdruk:-0,1 ∼1,0 MPa Grootte van de antenne:76 mm lensantenne Antenne materiaal:PTFE Genauigheid:± 2 mm Beschermingsklasse:IP67 Centrale frequentie:80 GHz Straalhoek:2° Stroomvoorziening:Twee-draad /DC24V, Vier-draad /DC12~24V, Vier-draad /AC220V Huisvesting:Aluminium/plastiek/roestvrij staal Signaaluitgang:Twee-draad /4...20mA/HART protocol, Vier-draad /4...20mA/RS485 Modbus
KLD805	Gemiddeld:Sterke corrosieve vloeistof, stoom, schuim, hoge temperatuur en hoge druk Meetbereik:0.1m~10/20/30/60/100m Procesverbinding:Flanke ≥ DN80 Procestemperatuur:-40 ∼ 200 °C Procesdruk:-0,1 ∼2,5 MPa Grootte van de antenne:76 mm lensantenne (afhankelijk van de grootte van de flens) Antenne materiaal:PTFE/overige vulling Genauigheid:± 2 mm Beschermingsklasse:IP67 Centrale frequentie:80 GHz Straalhoek:3° Stroomvoorziening:Twee-draad /DC24V, Vier-draad /DC12~24V, Vier-draad /AC220V Huisvesting:Aluminium/plastiek/roestvrij staal Signaaluitgang:Twee-draad /4...20mA/HART protocol, Vier-draad /4...20mA/RS485 Modbus
KLD806	Gemiddeld:Vaste stof, opslagcontainer, procescontainer, sterke stoftoepassing Meetbereik:0.3m~10/20/30/60/100m Procesverbinding:Flanken ≥ DN100 Procestemperatuur:-40 ∼ 110 °C Procesdruk:-0,1 ∼0,3 MPa Grootte van de antenne:76 mm lensantenne (optioneel) Antenne materiaal:PTFE Genauigheid:± 5 mm Beschermingsklasse:IP67 Centrale frequentie:80 GHz Straalhoek:3° Stroomvoorziening:Twee-draad /DC24V, Vier-draad /DC12~24V, Vier-draad /AC220V Huisvesting:Aluminium/plastiek/roestvrij staal Signaaluitgang:Twee-draad /4...20mA/HART protocol, Vier-draad /4...20mA/RS485 Modbus

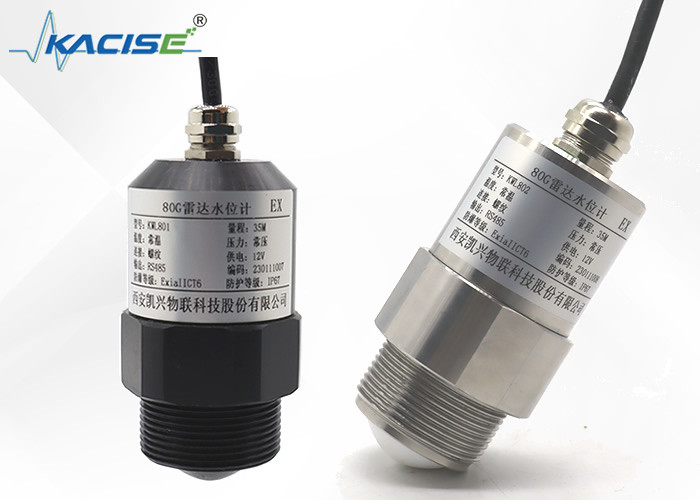

KWL800 waterstandsensor

Parameter	Specificatie
Overdrachtsfrequentie	76 GHz~81 GHz
Meetbereik	0.1 m ~ 65 m
Meetsnauwkeurigheid	± 1 mm
Straalhoek	6°
Stromtoevoerbereik	9~36 VDC
Communicatiemethode	RS485
Werktemperatuur	-40°C tot 85°C
Schelpenmateriaal	PP.
Type antenne	Antenne voor de lens
Aanbevolen kabel	7*0,3 mm2
Bescherming	IP68
Installatiemethode	Klampen

Installatiemethoden

Installatie van draad (KLD801)

Installatie van flenzen

Bij gebruik van de flenstinstallatie dient een afstand van minimaal 200 mm tussen het instrument en de tankwand te worden gehandhaafd.

①Datumvlak
②Centrum van het vaartuig of symmetrieas

Liftinstallatie
