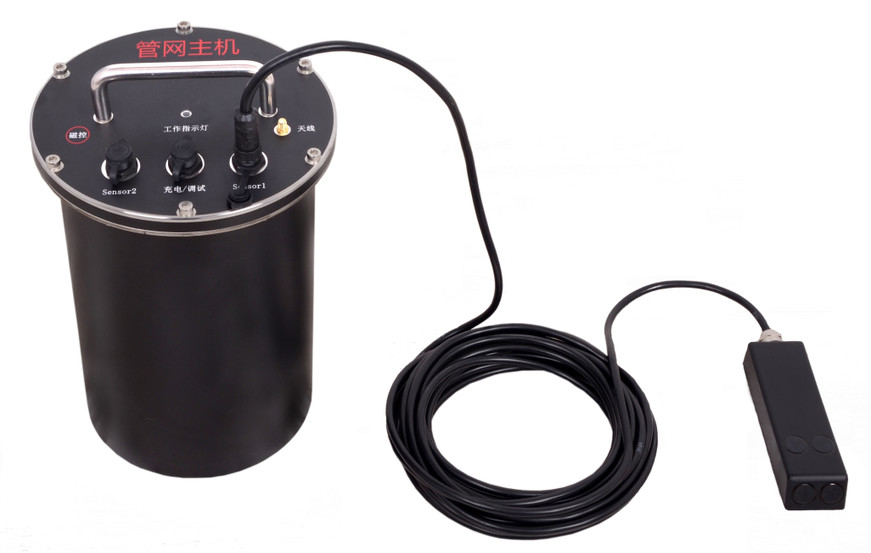

Stroommeter voor het buisnetwerk op basis van een Doppler-sensor

De stroommeter voor het leidingsnetwerk wordt voornamelijk gebruikt voor de monitoring van hydrologische parameters van het rioolwaterleidingsnetwerk en het regenwaterleidingsnetwerk en is niet geschikt voor zonne-energie en elektriciteitsvoorziening.en de gegevens moeten worden verzonden naar het cloudplatformDe gasheer van het pijpleidingsnet zorgt voor een batterij met een grote capaciteit, DTU en een circuit voor het beheer van lage energie.

Kenmerkend

(1) Ondersteuningsstroom, onmiddellijke stroom, cumulatieve stroom, vloeistofniveau, temperatuur

(2)De waterkwaliteitsparameters kunnen worden aangepast

(3) De tijd voor verzameling en rapportage kan worden aangepast

(4) Ononderbroken werk gedurende meer dan 2 jaar

(5)Installatie en bouw zijn klein

(6) Meerkanaalsensorconnectiviteit

(7)Eenmalige batterij met grote capaciteit

1.Beschrijving van de producten

Het product meet de doorstroming volgens het principe van het ultrasoneffect van Doppler en kan het waterniveau en de temperatuur meten via de druksensor.die effectief waterdicht en afdichtbaar kan zijn.

◆ Voor de communicatie met de handheldcomputer wordt gebruik gemaakt van het communicatieprotocol Modbus en de RS485-bus.

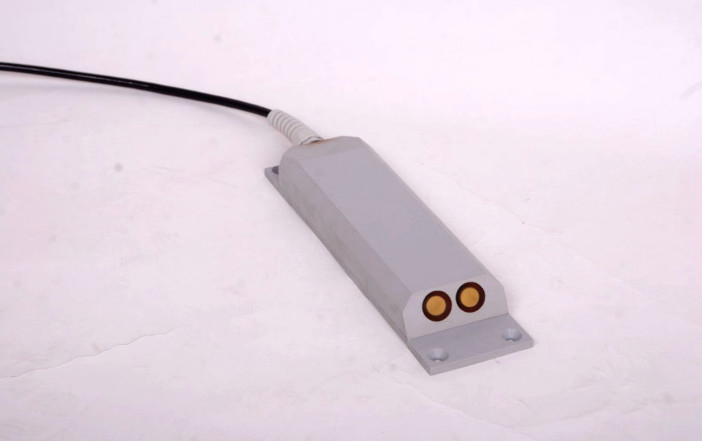

◆ De onderwatersensor is eenvoudig te installeren.

◆ Alle apparatuur is elektronisch ontworpen, breedspanningsstroomvoorziening, laag stroomverbruik, geen mechanische onderdelen.hoge betrouwbaarheid en sterke anti-interferentie.

◆ Een breed scala aan toepassingen. Het kan in verschillende wateromgevingen worden toegepast, van zuiver water tot water van de Gele Rivier.

2.PBeginsel van het product

Doppler-stroommeterprincipe: Wanneer de ultrasone bron en de waarnemer relatieve beweging maken, zal de door de waarnemer ontvangen frequentie verschillen van de frequentie van de ultrasone bron.Daarom, de kleine deeltjes en bubbels die zich met water bewegen ten opzichte van de ultrasone omvormer, zullen ook de ontvangfrequentie van de omvormer veranderen,en toenemen met de toename van de snelheid van de beweging van de suspensie in het waterZo wordt de Doppler-frequentieverschuiving gemeten en de stroomsnelheid van het water op het punt van de Doppler-stroommeter gemeten.Dit wordt vermenigvuldigd met het doorsnedegebied van het kanaal om de stroominformatie te krijgen.

Omdat de Doppler-stroommeting de snelheid van geluidsverspreiding in het water gebruikt, en de snelheid van geluidsverspreiding in het water nauw verbonden is met de watertemperatuur,het apparaat heeft een ingebouwde temperatuursensor voor temperatuurmeting, en vervolgens de geluidssnelheid corrigeren.

Bij de diepte van het vlak wordt met behulp van een druksensor de afstand tussen de positie van de stroomversnellingssensor en het vloeistofniveau gemeten.

3.Productparameter

3.1 Productkenmerken

◆ Metingsvormen: punt snelheid, vloeistofgehalte, temperatuur, stroom snelheid

◆ Beschermingsklasse: IP68

◆ Meting: online

◆ Meetingsbeginsel: akoestische Doppler-methode, snelheidsgebiedmethode

◆ Stroomvoorziening: batterij, zonne-energie, elektriciteitsnet

◆ Uitgangssignaal: Modbus RS485

◆ Inhoud van het uitgangssignaal: puntsnelheid, onmiddellijke stroom, cumulatieve stroom, waterstand, temperatuur

◆ Uitgangssignaal (externe voedingsbron): 4~20mA

◆ 4~20mA Uitgangssignaalinhoud: onmiddellijke stroom

◆ Vloeibare pH-vereisten: pH 6~8

◆ Vloeistofdruk vereiste: 1 standaardatmosfeer onder natuurlijke omstandigheden

◆ Continu werkend vermogenverbruik:12V*65mA=12V*0.065A≈0.8W

3.2 Maatingsindex

3.3 Specificaties

4.AVerklaringszaak
