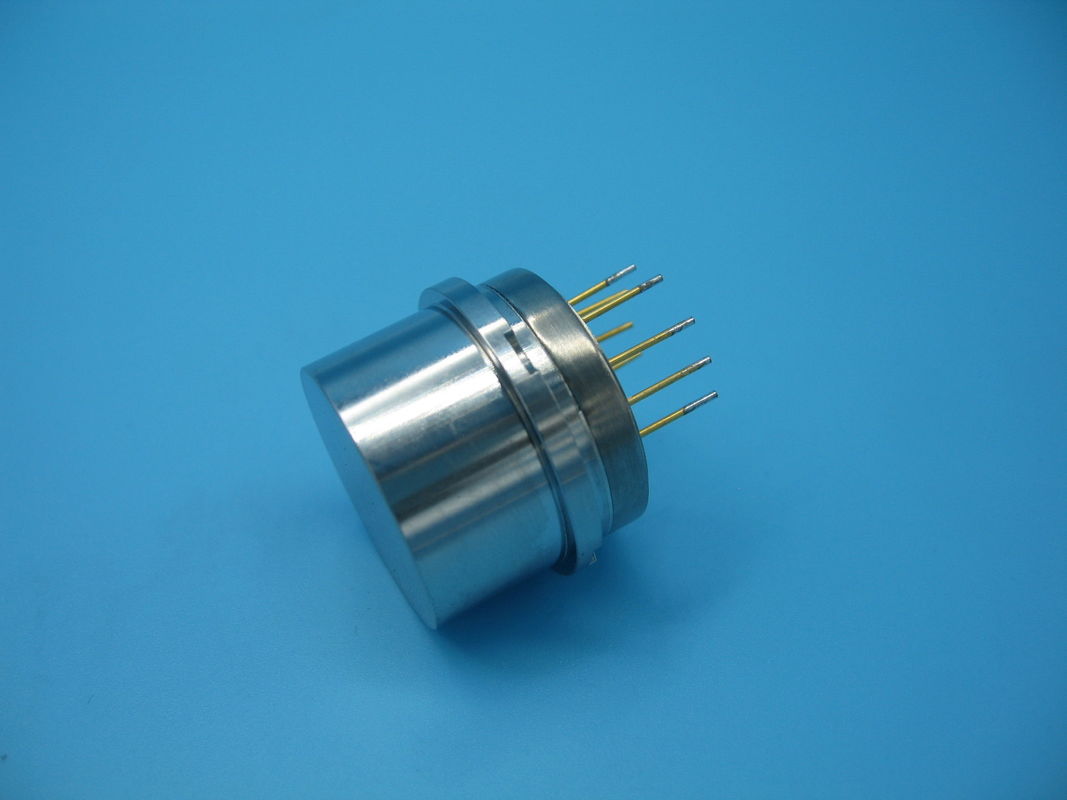

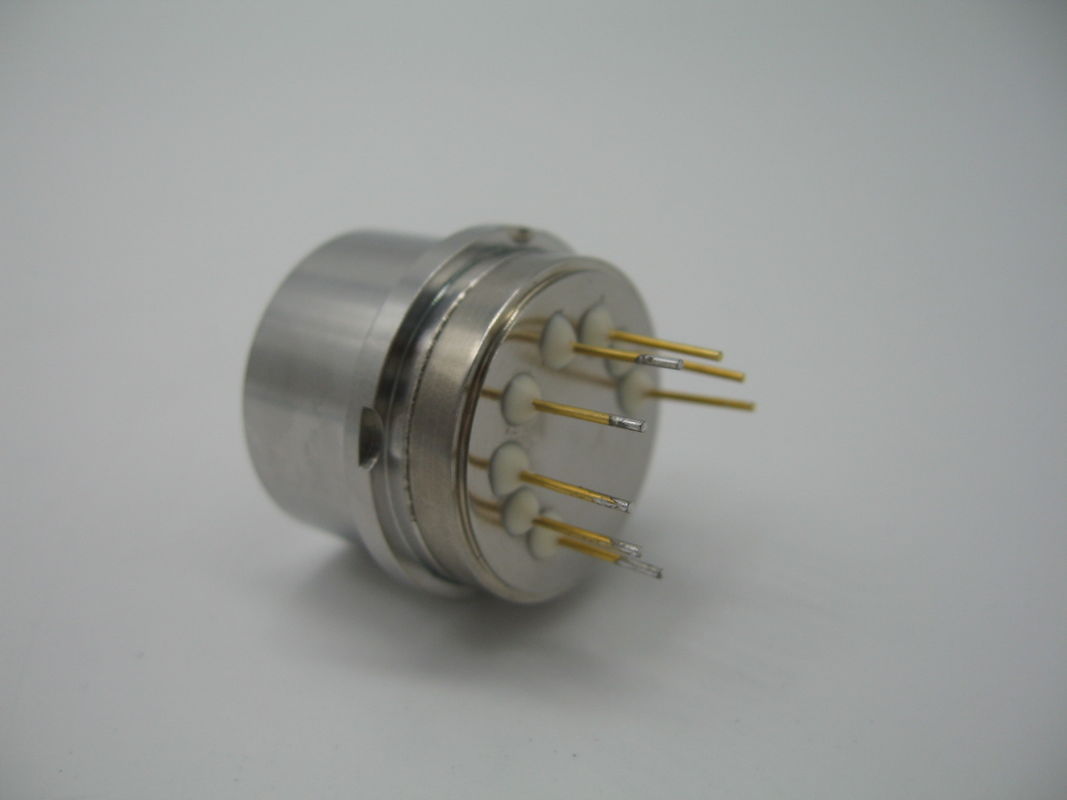

Hoge temperatuur en trillingsresistentie kwarts flexibele versnellingssensor KSJB4 wordt gebruikt in bruggen engineering
KSJB4 serie kwarts flexibele versnellingsmeter is een soort van hoge temperatuur en trillingsweerstand versnellingsmeter, het product heeft uitstekende herhaalbaarheid, startprestaties,hoge temperatuurbestandheid en hoge betrouwbaarheid, kan worden gebruikt voor statische test of dynamische test, is ook een standaard trillingssensor.
Het product heeft een uniek hoogtemperatuur- en seismisch ontwerp, verpakkingstechnologie en een speciaal circuit, de uitgangsstroom van het product is evenredig met de gemeten versnelling,statische en dynamische versnellingsmetingen, kunnen gebruikers de juiste bemonsteringsweerstand kiezen door middel van berekening, om een hoge precisie te bereiken, en kan worden ingebouwd in de temperatuur sensor volgens de behoeften van de gebruiker,voor compensatie van offset- en schaalfactorenWe kunnen QA650, T185, T160, JAE serie producten vervangen op plaats, maar we gebruiken dubbele koppel structuur, die verschilt van andere bedrijven' producten,kan de versnellingsmeter verschuivingswaarde en schaalfactor stabieler makenDit product is sinds 2010 gelanceerd en het aantal leveringen heeft duizenden bereikt.het is een volwassen product geworden, met name voor de meting tijdens het boren van olie-boren
Toepassingsgebieden: brug, dam, oliebron, hellingstest in kolenmijnen, snelheidsspoorwegregeling, stabiliteitsregeling van schepen.
1. JB4-01 Structuurdimensies en pindefinitie
2. JB4-02A en JB4-03A Structuurdimensies en pindefinities
3. JB4-02B en JB4-03B structurele afmetingen en pin definities

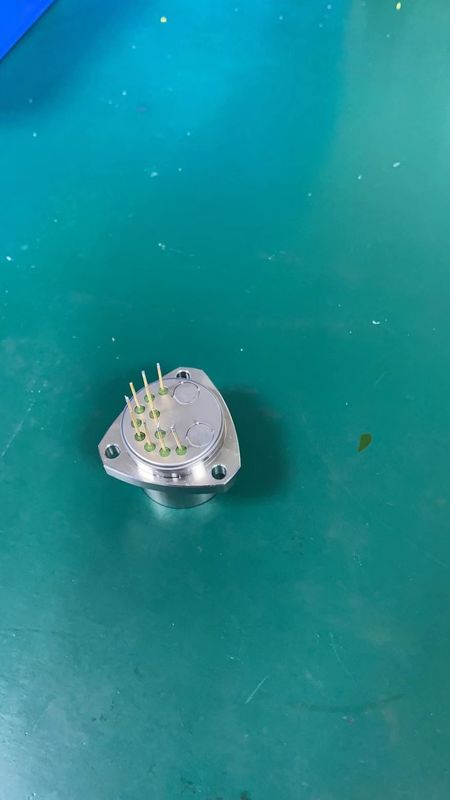

(Figuur 1 overzicht van het product van type B)
(Figuur 2 overzicht van het producttype B)
4JB4-02C en JB4-03C: structurele afmetingen en definities van de pen
5. JB4-02D en JB4-03D structuur grootte en pin definitie
Definitie van de pin:
- Signaaluitgang
- lucht
- Vermogen -15V
- vermogen +15V
- krachts- en signaalgrond
- 6, 7, 8, leeg
- 9, -9V of pt1000
- 10, +9V of pt1000
technische parameters:
| Aantal |
Parameters |
KT-JB4-01 |
KT-JB4-02 |
KT-JB4-03 |
| 1 |
Toepassingsgebied |
± 30 g |
± 30 g |
± 30 g |
| 2 |
afwijking K0/K1 |
< 10 mg |
< 15 mg |
< 15 mg |
| 3 |
afwijkingswaarde synthese herhaalbaarheid σk0 (1σ, één maand) |
< 50 μg |
< 200 μg |
< 200 μg |
| 4 |
temperatuurcoëfficiënt |
< 50 μg/°C |
< 100 μg/°C |
< 100 μg/°C |
| 5 |
schaalfactor K1 |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
1.1·1.3mA/g |
| 6 |
Scale factor geïntegreerde herhaalbaarheid σk1/k1 (1σ,een maand) |
< 80 ppm |
< 150 ppm |
< 150 ppm |
| 7 |
afwijkingswaarde Temperatuurcoëfficiënt ((De gemiddelde waarde van de gehele temperatuurzone) |
< 100 ppm |
< 200 ppm |
< 200 ppm |
| 8 |
Installatiefout |
< 1500 μrad |
< 1500 μrad |
< 1500 μrad |
| 9 |
Vibratierectificatiefout |
< 30 μg/g 2 rms (50-500 Hz) |
< 100 μg/g 2 rms (50-500 Hz) |
< 100 μg/g 2 rms (50-500 Hz) |
| 10 |
Geluid |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
| 11 |
Werktemperatuurbereik |
-55 ∼96°C |
-55°C |
-55°C tot 180°C |
| 12 |
staking |
500 g 0,5 ms |
1000 g 0,5 ms |
1000 g 0,5 ms |
| 13 |
Willekeurige trillingen |
25 g @30-500 Hz |
25 g @30-500 Hz |
25 g @30-500 Hz |
| 14 |
resolutieverhouding |
< 10 μg |
< 10 μg |
< 10 μg |
| 15 |
bandbreedte |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 16 |
Huidig verbruik |
< 20 mA |
< 20 mA |
< 20 mA |
| 17 |
vermogensafvoer @ ±15VDC |
< 480 mW |
< 480 mW |
< 480 mW |
| 18 |
Stroomvoorziening |
±13 tot ±18V |
±13 tot ±18V |
±13 tot ±18V |
| 19 |
gewicht |
< 55 g |
< 55 g |
< 55 g |
| 20 |
Bevestigingsdiameter |
F25mm |
F25mm |
F25mm |
| 21 |
hoogte |
< 21,5 mm |
< 21,5 mm |
< 21,5 mm |
| 22 |
Schelpenmaterialen |
300-serie roestvrij staal |
300-serie roestvrij staal |
300-serie roestvrij staal |
Opmerking:
- De schaalfactor wordt aangepast aan de behoeften van de gebruiker;
- Temperatuursensor: verdeeld in AD590, pt1000,
- Testcyclus: verdeeld in 1 maand, 3 maanden, 6 maanden, 12 maanden, afhankelijk van de eisen van de gebruiker voor de test;
- Installeer volgens de eisen van de gebruiker; de afmetingen kunnen licht worden aangepast volgens de eisen van de gebruiker en andere testvereisten kunnen worden uitgevoerd volgens de eisen van de klant.
Bedrijfsinformatie
Xi'an Kacise is gecertificeerd volgens ISO 9001-2008, GJB 9001B-2009, CE, intrinsieke veiligheid explosiebestendige en geïsoleerde veiligheid explosiebestendige, enz.die ervoor zorgen dat onze producten voldoen aan de internationale normen.
Wij zijn gespecialiseerd in de productie van druk, niveau en stroom meetinstrumenten en aanverwante producten voor 10 jaar.door de inspanningen van ons hele personeel, zijn we een professionele meetinstrument fabrikant en oplossing leverancier geworden.
Momenteel wordt de Kacise-sensor al geëxporteerd naar Amerika, Spanje, Australië, Chili en 20 andere landen en regio's, en kreeg het veel gunstige feedback.Onze overzeese distributeurs nemen ook toe..
We leveren hoogwaardige Turbine Gas Flow Meter, hopelijk kunnen we in de nabije toekomst samenwerken door u geschikte producten, goede diensten en redelijke prijzen te bieden.
