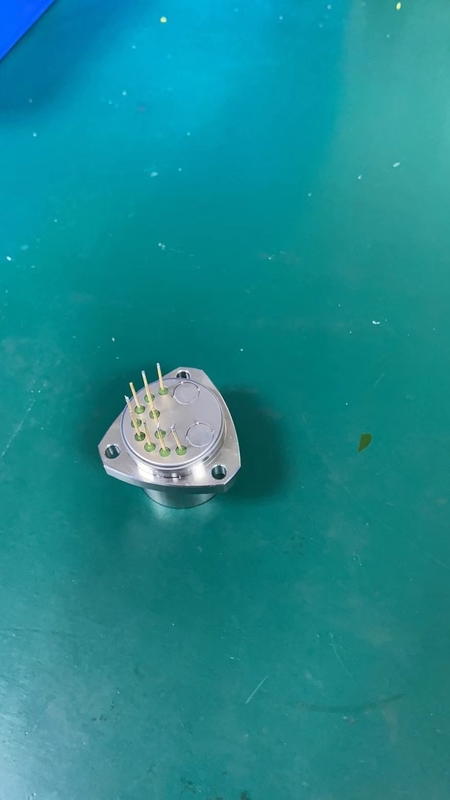

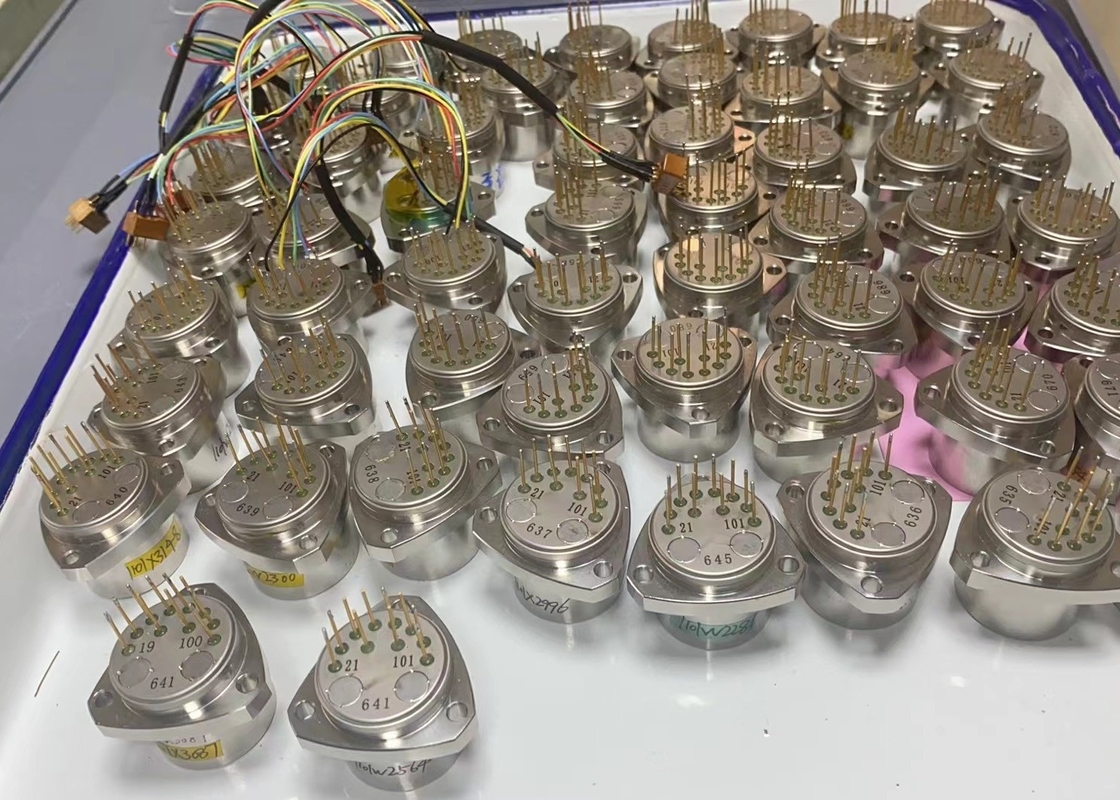

Productbeschrijving:
De Accelerometer Sensor is een zwaartekrachtmonitor en trillingsdetector die is ontworpen om versnellingskrachten te detecteren en te meten.een werktemperatuur van -55°C tot +85°CMet een stroomtoevoer van 12V-15V en een afmeting van Ф25.4mm X30mm is de Accelerometer Sensor de perfecte keuze voor nauwkeurige en betrouwbare monitoring van versnellingskrachten.
Dit apparaat is ideaal voor toepassingen zoals automobiel, robotica, luchtvaart en industriële besturing, waar het essentieel is om de zwaartekracht of trillingspatronen nauwkeurig en betrouwbaar te meten.De accelerometer sensor wordt ook veel gebruikt in medische en gezondheidszorg toepassingen, die een nauwkeurige en betrouwbare detectie van de versnellingskrachten biedt.
De versnellingssensor is een essentieel hulpmiddel voor het monitoren en detecteren van versnellingskrachten en biedt een efficiënte en kosteneffectieve oplossing voor een reeks toepassingen.Met zijn robuuste ontwerp en betrouwbare prestaties, is het de perfecte keuze voor elke toepassing die een nauwkeurige en betrouwbare detectie van versnellingskrachten vereist.
Kenmerken:
- Productnaam:Sensor van de versneller
- Werktemperatuur:-55°C tot +85°C
- Grootte:F25.4mm X30mm
- Type:Analoog
- Geluid:5 mV
- Speciaal kenmerk:Accelerometer detector, lineaire versnellingsmeter
Technische parameters:
| Aantal |
Parameters |
KSJB1-01 |
KSJB1-02 |
KSJB1-03 |
| 1 |
Toepassingsgebied |
± 50 g |
± 50 g |
± 50 g |
| 2 |
Drempelwaarde |
5 μg |
5 μg |
5 μg |
| 3 |
afwijkingwaarde K0/K1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
schaalfactor K1 |
10,05 tot 1,30 mA/g |
10,05 tot 1,30 mA/g |
10,05 tot 1,30 mA/g |
| 5 |
Niet-lineaire coëfficiënt van tweede orde K2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 uur korte termijn stabiliteit |
≤ 10 μg |
≤ 10 μg |
≤ 15 μg |
| 7 |
1 g 4 uur korte termijn stabiliteit |
≤ 10 ppm |
≤ 10 ppm |
≤ 15 ppm |
| 8 |
afwijkingswaarde synthese herhaalbaarheid σK0(1 σ, één maand) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Scale factor geïntegreerde herhaalbaarheid σK1/K1(1 σ, één maand) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Alomvattende herhaalbaarheid van niet-lineaire coëfficiënten K2/K1(1 σ, één maand) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
afwijkingswaarde Temperatuurcoëfficiënt ((De gemiddelde waarde van de gehele temperatuurzone) |
≤ ± 10 μg /°C |
≤ ± 30 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Schaalfactor Temperatuurcoëfficiënt ((De gemiddelde waarde van de gehele temperatuurzone) |
≤ ± 10 ppm /°C |
≤ ± 30 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Ruis ((De bemonsteringsweerstand is 840Ω) |
≤ 5mv |
≤ 8,4 mv |
≤ 8,4 mv |
| 14 |
Natuurlijke frequentie |
400 tot 800 Hz |
400 tot 800 Hz |
400 tot 800 Hz |
| 15 |
bandbreedte |
800 tot 2500 Hz |
800 tot 2500 Hz |
800 tot 2500 Hz |
| 16 |
Willekeurige trillingen |
6g ((20-2000 Hz) |
6g ((20-2000 Hz) |
6g ((20-2000 Hz) |
| 17 |
staking |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
| 18 |
Werktemperatuurbereik |
-55°C tot +85°C |
-55°C tot +85°C |
-55°C tot +85°C |
| 19 |
Bergingstemperatuurbereik |
-60°C tot +120°C |
-60°C tot +120°C |
-60°C tot +120°C |
| 20 |
Stroomvoorziening |
±12~±15V |
±12~±15V |
±12~±15V |
| 21 |
Huidig verbruik |
≤ ± 20mA |
≤ ± 20mA |
≤ ± 20mA |
| 22 |
Temperatuursensor |
Gebruiker aanpasbaar |
Gebruiker aanpasbaar |
Gebruiker aanpasbaar |
| 23 |
afmeting |
F25.4x30 mm |
F25.4x30 mm |
F25.4x30 mm |
| 24 |
gewicht |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Opmerking:
1De schaalfactor wordt aangepast aan de behoeften van de gebruiker;
2.Temperatuursensor: onderverdeeld in AD590, pt1000, 18B20,
3Testcyclus: verdeeld in 1 maand, 3 maanden, 6 maanden, 12 maanden, volgens de eisen van de gebruiker voor de test;
4De afmetingen kunnen licht worden aangepast aan de behoeften van de gebruiker.en andere testvereisten kunnen worden uitgevoerd volgens de eisen van de klant.
Schema en definitie van de pin:
Figuur I: Universele versnellingsmeter
Pin conventionele definitie: 1, signaaluitgang; 2. Leeg; 3, -15V; 4, +15V; 5, stroomvoorziening en signaalgrond; 6. Leeg; 7. Leeg; 8. Leeg; 9, -9V uitgang; 10, +9V uitgang.
Het montagegat is U-vormig.
Het bevestigingsgat is U-vormig en de pin is 8 pinnen
De buitendimensie is vierkant.
Verpakking en verzending:
De accelerometersensor moet op de volgende wijze worden verpakt en verzonden:
- De Accelerometer Sensor moet in een geschikte doos worden verpakt met voldoende dempingsmateriaal om het product te beschermen.
- De verpakking moet worden geëtiketteerd met de naam van het product, de hoeveelheid product en het verzendadres.
- De verpakking dient met passende verpakkingsband te worden bevestigd om ervoor te zorgen dat deze niet wordt geopend tijdens het vervoer.
- Het pakket moet worden verzonden met een betrouwbare en veilige verzenddienst.
