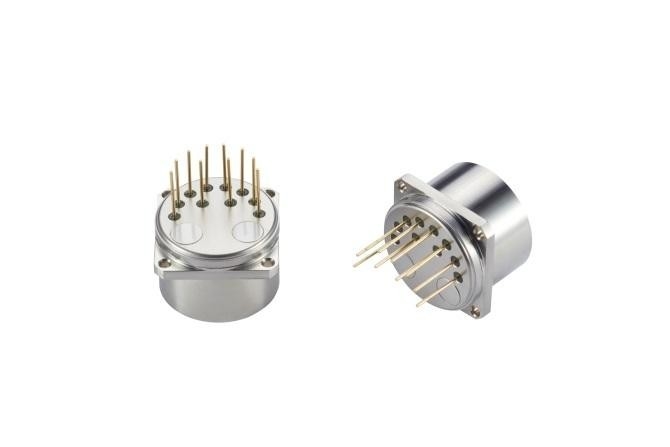

Productbeschrijving:
De KSJB1-serie quartz flexibele versnellingsmeter sensor is een belichaming van precisie en betrouwbaarheid in het domein van militaire inertiële navigatiesensoren.herhaalbaarheidDe dubbele functionaliteit maakt het een waardevolle aanwinst voor zowel statische als dynamische testen.met een diameter van niet meer dan 20 mm,.
De uitgangsstroom van het product is lineair met de kracht of versnelling en de gebruiker kan de juiste bemonsteringsweerstand selecteren door middel van berekeningen om een hoge precisie te bereiken.En kan worden ingebouwd in temperatuur sensor volgens de vereisten van de gebruiker, gebruikt voor de compensatie van de gedeeltelijke waarde en schaalfactor, verminderen de invloed van de omgevingstemperatuur.
Toepassing: traagheidsmeting en trillingsisolatie-test van een nauwkeurig traagheidsnavigatiesysteem in de luchtvaart, luchtvaart, schepen, wapens en andere gebieden.
Schema en definitie van de pin:
Figuur I: Universele versnellingsmeter
Pin conventionele definitie: 1, signaaluitgang; 2. Leeg; 3, -15V; 4, +15V; 5, stroomvoorziening en signaalgrond; 6. Leeg; 7. Leeg; 8. Leeg; 9, -9V uitgang; 10, +9V uitgang.

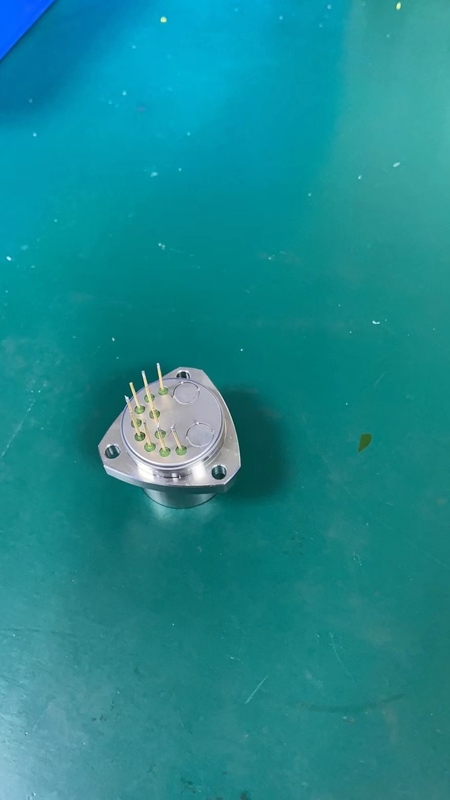

Het montagegat is U-vormig.
Het bevestigingsgat is U-vormig en de pin is 8 pinnen
De buitendimensie is vierkant.
Technische parameters:
| Aantal |
Parameters |
KSJB1-01 |
KSJB1-02 |
KSJB1-03 |
| 1 |
Toepassingsgebied |
± 50 g |
± 50 g |
± 50 g |
| 2 |
Drempelwaarde |
5 μg |
5 μg |
5 μg |
| 3 |
afwijkingwaarde K0/K1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
schaalfactor K1 |
10,05 tot 1,30 mA/g |
10,05 tot 1,30 mA/g |
10,05 tot 1,30 mA/g |
| 5 |
Niet-lineaire coëfficiënt van tweede orde K2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 uur korte termijn stabiliteit |
≤ 10 μg |
≤ 10 μg |
≤ 15 μg |
| 7 |
1 g 4 uur korte termijn stabiliteit |
≤ 10 ppm |
≤ 10 ppm |
≤ 15 ppm |
| 8 |
afwijkingswaarde synthese herhaalbaarheid σK0(1 σ, één maand) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Scale factor geïntegreerde herhaalbaarheid σK1/K1(1 σ, één maand) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Alomvattende herhaalbaarheid van niet-lineaire coëfficiënten K2/K1(1 σ, één maand) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
afwijkingswaarde Temperatuurcoëfficiënt ((De gemiddelde waarde van de gehele temperatuurzone) |
≤ ± 10 μg /°C |
≤ ± 30 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Schaalfactor Temperatuurcoëfficiënt ((De gemiddelde waarde van de gehele temperatuurzone) |
≤ ± 10 ppm /°C |
≤ ± 30 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Ruis ((De bemonsteringsweerstand is 840Ω) |
≤ 5mv |
≤ 8,4 mv |
≤ 8,4 mv |
| 14 |
Natuurlijke frequentie |
400 tot 800 Hz |
400 tot 800 Hz |
400 tot 800 Hz |
| 15 |
bandbreedte |
800 tot 2500 Hz |
800 tot 2500 Hz |
800 tot 2500 Hz |
| 16 |
Willekeurige trillingen |
6g ((20-2000 Hz) |
6g ((20-2000 Hz) |
6g ((20-2000 Hz) |
| 17 |
staking |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
| 18 |
Werktemperatuurbereik |
-55°C tot +85°C |
-55°C tot +85°C |
-55°C tot +85°C |
| 19 |
Bergingstemperatuurbereik |
-60°C tot +120°C |
-60°C tot +120°C |
-60°C tot +120°C |
| 20 |
Stroomvoorziening |
±12~±15V |
±12~±15V |
±12~±15V |
| 21 |
Huidig verbruik |
≤ ± 20mA |
≤ ± 20mA |
≤ ± 20mA |
| 22 |
Temperatuursensor |
Gebruiker aanpasbaar |
Gebruiker aanpasbaar |
Gebruiker aanpasbaar |
| 23 |
afmeting |
F25.4x30 mm |
F25.4x30 mm |
F25.4x30 mm |
| 24 |
gewicht |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Opmerking:
1De schaalfactor wordt aangepast aan de behoeften van de gebruiker;
2.Temperatuursensor: onderverdeeld in AD590, pt1000, 18B20,
3Testcyclus: verdeeld in 1 maand, 3 maanden, 6 maanden, 12 maanden, volgens de eisen van de gebruiker voor de test;
4De afmetingen kunnen licht worden aangepast aan de behoeften van de gebruiker.en andere testvereisten kunnen worden uitgevoerd volgens de eisen van de klant.
Toepassingen:
De KSJB1 versnellingssensor wordt veel gebruikt in vele industrieën, zoals olie en gas, defensie, luchtvaart, geneeskunde en automobielindustrie.zoals pompen, turbines, motoren, motoren, compressoren, enz., en kunnen ook worden gebruikt om trillingen te detecteren die worden veroorzaakt door aardbevingen, explosies of andere externe krachten.Het wordt ook veel gebruikt voor trillingsonderzoek en -meting in het laboratoriumDe KSJB1 Accelerometer Sensor levert real-time gegevens voor het monitoren en oplossen van problemen van kritieke machines.het verminderen van het risico op onverwachte storingen en het verhogen van de efficiëntie van de productie.
De Kacise KSJB1 Accelerometer Sensor is een ideale oplossing voor de detectie en preventie van trillingen in zeer explosieve omgevingen.het is een kosteneffectieve oplossing voor een verscheidenheid aan veeleisende toepassingen.
Verpakking en verzending:
Verpakking en verzending van de accelerometersensor:
De Accelerometer Sensor zal veilig worden verpakt met bubbelfolie en in een kartonnen doos worden geplaatst.De doos zal worden verzonden met een betrouwbare vervoerder van de keuze van de klant.
