Productbeschrijving:
De KSJB1-serie quartz flexibele versnellingsmeter sensor vertegenwoordigt een top-tier, hoge precisie militaire inertiële navigatiesensor.uitstekende startprestatiesHet kan worden gebruikt voor statische en dynamische tests en fungeert als zowel een standaard trillings- als hellingssensor.
De uitgangsstroom van het product is lineair met de kracht of versnelling en de gebruiker kan de juiste bemonsteringsweerstand selecteren door middel van berekeningen om een hoge precisie te bereiken.En kan worden ingebouwd in temperatuur sensor volgens de vereisten van de gebruiker, gebruikt voor de compensatie van de gedeeltelijke waarde en schaalfactor, verminderen de invloed van de omgevingstemperatuur.
Toepassing: traagheidsmeting en trillingsisolatie-test van een nauwkeurig traagheidsnavigatiesysteem in de luchtvaart, luchtvaart, schepen, wapens en andere gebieden.
Schema en definitie van de pin:

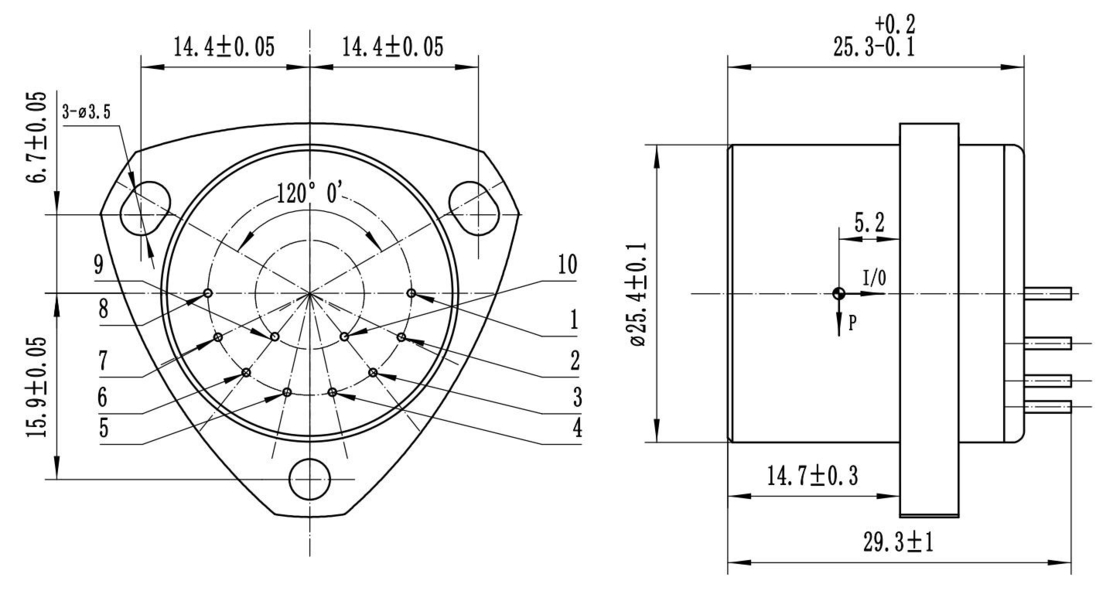

Figuur I: Universele versnellingsmeter
Pin conventionele definitie: 1, signaaluitgang; 2. Leeg; 3, -15V; 4, +15V; 5, stroomvoorziening en signaalgrond; 6. Leeg; 7. Leeg; 8. Leeg; 9, -9V uitgang; 10, +9V uitgang.

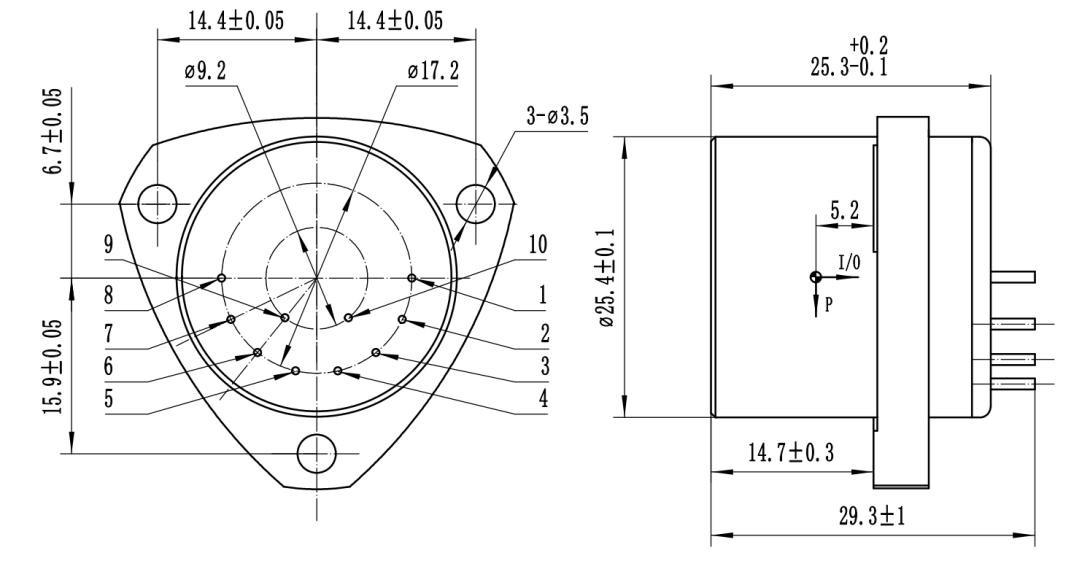

Het montagegat is U-vormig.

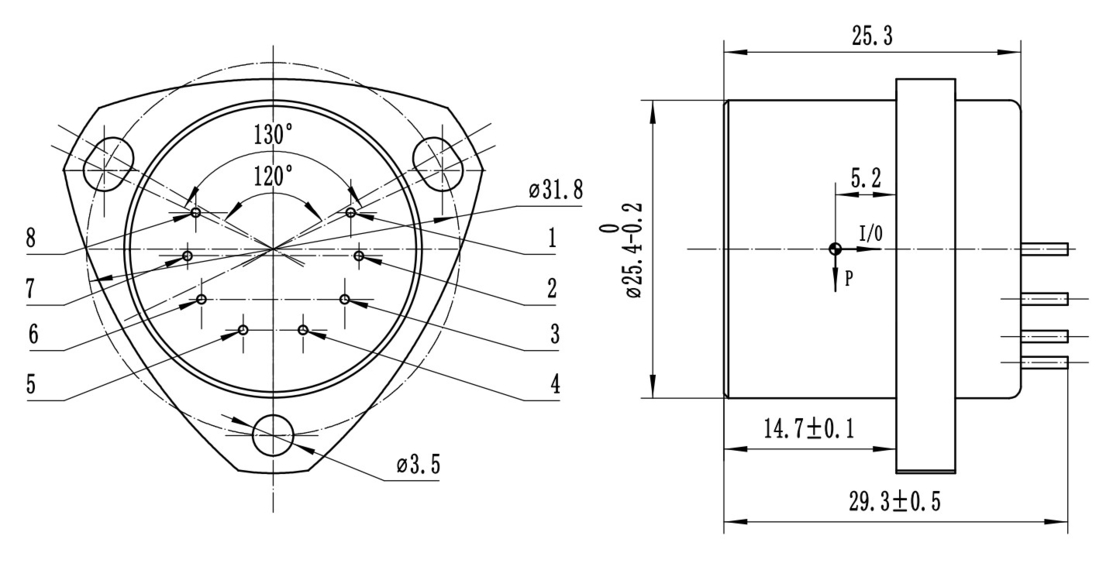

Het bevestigingsgat is U-vormig en de pin is 8 pinnen
De buitendimensie is vierkant.
Technische parameters:
| Aantal |
Parameters |
KSJB1-01 |
KSJB1-02 |
KSJB1-03 |
| 1 |
Toepassingsgebied |
± 50 g |
± 50 g |
± 50 g |
| 2 |
Drempelwaarde |
5 μg |
5 μg |
5 μg |
| 3 |
afwijkingwaarde K0/K1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
schaalfactor K1 |
10,05 tot 1,30 mA/g |
10,05 tot 1,30 mA/g |
10,05 tot 1,30 mA/g |
| 5 |
Niet-lineaire coëfficiënt van tweede orde K2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 uur korte termijn stabiliteit |
≤ 10 μg |
≤ 10 μg |
≤ 15 μg |
| 7 |
1 g 4 uur korte termijn stabiliteit |
≤ 10 ppm |
≤ 10 ppm |
≤ 15 ppm |
| 8 |
afwijkingswaarde synthese herhaalbaarheid σK0(1 σ, één maand) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Scale factor geïntegreerde herhaalbaarheid σK1/K1(1 σ, één maand) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Alomvattende herhaalbaarheid van niet-lineaire coëfficiënten K2/K1(1 σ, één maand) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
afwijkingswaarde Temperatuurcoëfficiënt ((De gemiddelde waarde van de gehele temperatuurzone) |
≤ ± 10 μg /°C |
≤ ± 30 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Schaalfactor Temperatuurcoëfficiënt ((De gemiddelde waarde van de gehele temperatuurzone) |
≤ ± 10 ppm /°C |
≤ ± 30 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Ruis ((De bemonsteringsweerstand is 840Ω) |
≤ 5mv |
≤ 8,4 mv |
≤ 8,4 mv |
| 14 |
Natuurlijke frequentie |
400 tot 800 Hz |
400 tot 800 Hz |
400 tot 800 Hz |
| 15 |
bandbreedte |
800 tot 2500 Hz |
800 tot 2500 Hz |
800 tot 2500 Hz |
| 16 |
Willekeurige trillingen |
6g ((20-2000 Hz) |
6g ((20-2000 Hz) |
6g ((20-2000 Hz) |
| 17 |
staking |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
| 18 |
Werktemperatuurbereik |
-55°C tot +85°C |
-55°C tot +85°C |
-55°C tot +85°C |
| 19 |
Bergingstemperatuurbereik |
-60°C tot +120°C |
-60°C tot +120°C |
-60°C tot +120°C |
| 20 |
Stroomvoorziening |
±12~±15V |
±12~±15V |
±12~±15V |
| 21 |
Huidig verbruik |
≤ ± 20mA |
≤ ± 20mA |
≤ ± 20mA |
| 22 |
Temperatuursensor |
Gebruiker aanpasbaar |
Gebruiker aanpasbaar |
Gebruiker aanpasbaar |
| 23 |
afmeting |
F25.4x30 mm |
F25.4x30 mm |
F25.4x30 mm |
| 24 |
gewicht |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Opmerking:
1De schaalfactor wordt aangepast aan de behoeften van de gebruiker;
2.Temperatuursensor: onderverdeeld in AD590, pt1000, 18B20,
3Testcyclus: verdeeld in 1 maand, 3 maanden, 6 maanden, 12 maanden, volgens de eisen van de gebruiker voor de test;
4De afmetingen kunnen licht worden aangepast aan de behoeften van de gebruiker.en andere testvereisten kunnen worden uitgevoerd volgens de eisen van de klant.
|
Toepassingen:
Kacise KSJB1 Accelerometer Sensor is een lineaire versnellingsmeter met hoge precisie die is ontworpen om lineaire versnelling in driedimensionale ruimte te meten.Het heeft een bereik van ±50 g en een werktemperatuur van -55 °C tot +85 °CDeze versnellingsmeter heeft een geluidsniveau van 5mV, waardoor zeer nauwkeurige metingen mogelijk zijn.waardoor het zeer draagbaar en gemakkelijk te installeren isHet is ideaal voor een verscheidenheid aan toepassingen, waaronder automotive, aerospace, productie en medische.
Kacise KSJB1 Accelerometer Sensor is een betrouwbare en kosteneffectieve oplossing voor het meten van lineaire versnelling.Alle dozen zijn verpakt in standaardverpakkingen of op verzoek van de klantDe levertijd is 5-8 werkdagen, en de betaling kan worden gedaan via T/T, Western Union of MoneyGram.
Verpakking en verzending:
Verpakking en verzending
Accelerometer Sensor is verpakt in een kartonnen doos met schuiminzetstukken om het product te beschermen tegen schokken en andere schade tijdens het vervoer.
De doos is verzegeld met industriële tape en is voorzien van een etiket met de specificaties van het product en de gebruiksaanwijzingen.
Het product wordt verzonden via veilige en betrouwbare bezorgdiensten zoals FedEx, UPS en DHL, en wordt gevolgd totdat het aan de deur van de klant wordt geleverd.
