Productbeschrijving
KSJB2-serie kwarts flexibele versnellingsmeter is een zeer nauwkeurige, inertiële navigatieniveau versnellingsmeter voor een groot aantal militaire toepassingen (tot 100 g),het product heeft een uitstekende langdurige stabiliteit, herhaalbaarheid, startprestaties, aanpassingsvermogen voor het milieu en hoge betrouwbaarheidskenmerken, kan worden gebruikt voor statisch testen kan worden gebruikt voor dynamisch testen,is ook een standaard trillings- en hellingssensor.
De uitgangsstroom van het product is lineair gerelateerd aan de ontvangen kracht of versnelling,en de gebruiker kan de juiste bemonsteringsweerstand selecteren door middel van berekeningen om een hoge precisie output te bereikenDe ingebouwde temperatuursensor kan worden gebruikt om de verschuivingswaarde en schaalfactor te compenseren om de impact van de omgevingstemperatuur te verminderen volgens de behoeften van de gebruiker.
toepassingen: traagheidsmeting van militair nauwkeurig traagheidsnavigatiesysteem in de luchtvaart, luchtvaart, schepen, wapens en andere gebieden,Vibratie-isolatie- en hellingstest voor precisie-instrumenten.

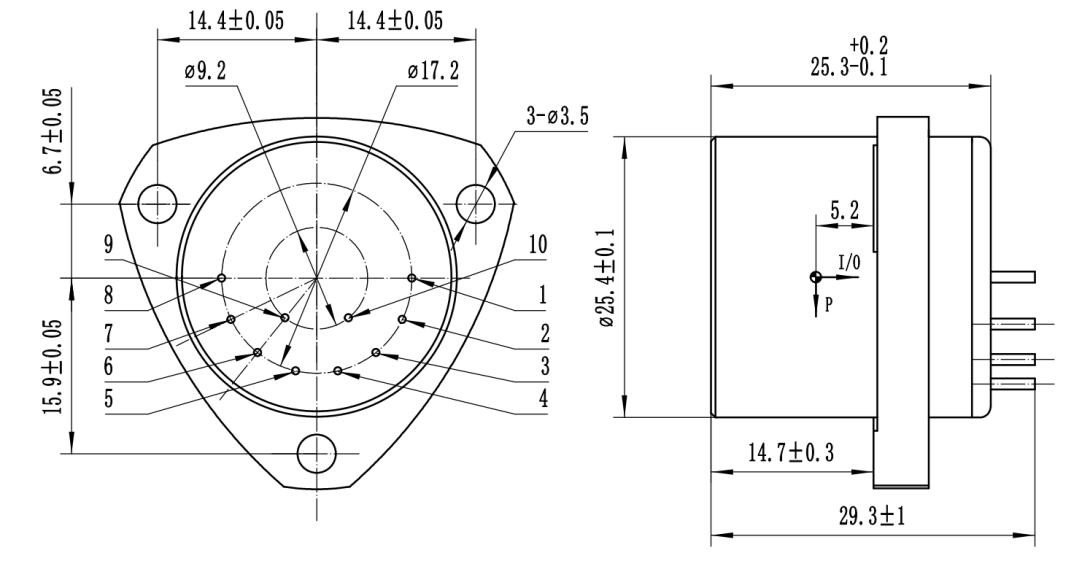

Schema en pindefinitie
Figuur I: Universele versnellingsmeter
Pin conventionele definitie: 1, signaaluitgang; 2. Leeg; 3, -15V; 4, +15V; 5, stroomvoorziening en signaalgrond; 6. Leeg; 7. Leeg; 8. Leeg; 9, -9V uitgang; 10, +9V uitgang.
Technische parameters
| Aantal |
Parameters |
KSJB2-01 |
KSJB2-02 |
KSJB2-03 |
| 1 |
Toepassingsgebied |
± 70 g |
± 70 g |
± 70 g |
| 2 |
Drempelwaarde |
5 μg |
5 μg |
5 μg |
| 3 |
afwijking K0/K1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
schaalfactor K1 |
00,8 tot 1,2 mA/g |
00,8 tot 1,2 mA/g |
00,8 tot 1,2 mA/g |
| 5 |
Niet-lineaire coëfficiënt van tweede orde K2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 uur korte termijn stabiliteit |
≤ 10 μg |
≤ 15 μg |
≤ 20 μg |
| 7 |
1 g 4 uur korte termijn stabiliteit |
≤ 10 ppm |
≤ 15 ppm |
≤ 20 ppm |
| 8 |
afwijkingswaarde synthese herhaalbaarheid σK0(1 σ, één maand) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Scale factor geïntegreerde herhaalbaarheid σK1/K1(1 σ, één maand) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Alomvattende herhaalbaarheid van niet-lineaire coëfficiënten K2/K1(1 σ, één maand) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
afwijkingswaarde Temperatuurcoëfficiënt ((De gemiddelde waarde van de gehele temperatuurzone) |
≤ ± 10 μg /°C |
≤ ± 30 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Schaalfactor Temperatuurcoëfficiënt ((De gemiddelde waarde van de gehele temperatuurzone) |
≤ ± 20 ppm /°C |
≤ ± 30 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Ruis ((De bemonsteringsweerstand is 840Ω) |
≤ 5mv |
≤ 5mv |
≤ 5mv |
| 14 |
Natuurlijke frequentie |
400 tot 800 Hz |
400 tot 800 Hz |
400 tot 800 Hz |
| 15 |
bandbreedte |
800 tot 2500 Hz |
800 tot 2500 Hz |
800 tot 2500 Hz |
| 16 |
Willekeurige trillingen |
6g ((20-2000 Hz) |
6g ((20-2000 Hz) |
6g ((20-2000 Hz) |
| 17 |
staking |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
| 18 |
Werktemperatuurbereik |
-55 ̊+85°C |
-55 ̊+85°C |
-55 ̊+85°C |
| 19 |
Bergingstemperatuurbereik |
-60°C tot +120°C |
-60°C tot +120°C |
60°C tot + 120°C |
| 20 |
Stroomvoorziening |
±12~±15V |
±12~±15V |
±12~±15V |
| 21 |
Huidig verbruik |
≤ ± 20mA |
≤ ± 20mA |
≤ ± 20mA |
| 22 |
Temperatuursensor |
Gebruiker aanpasbaar |
Gebruiker aanpasbaar |
Gebruiker aanpasbaar |
| 23 |
afmeting |
F25.4x30 mm |
F25.4x30 mm |
F25.4x30 mm |
| 24 |
gewicht |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Notitie
1De schaalfactor wordt aangepast aan de behoeften van de gebruiker;
2.Temperatuursensor: onderverdeeld in AD590, pt1000, 18B20,
3Testcyclus: verdeeld in 1 maand, 3 maanden, 6 maanden, 12 maanden, volgens de eisen van de gebruiker voor de test;
4De afmetingen kunnen licht worden aangepast aan de behoeften van de gebruiker.en andere testvereisten kunnen worden uitgevoerd volgens de eisen van de klant.
Toepassingen
DeKacise KSJB2 lineaire versnellingsmeteris een krachtige versnellingsmeter die nauwkeurige detectie van zwaartekracht en lineaire versnelling biedt.Het is ontworpen met een explosiebestendige certificering en is geschikt voor verschillende toepassingen.De KSJB2 is uitgerust met een drempelwaarde van 5 μg en een laag geluidsniveau van 5 mV, waardoor betrouwbare en nauwkeurige metingen kunnen worden verricht.4 mm x 30 mmHet kan een stroomvoorziening van 12V-15V ondersteunen. Met een minimale orderhoeveelheid van 1pcs, is het verpakt in individuele dozen en alle dozen zijn verpakt in standaardpakketten of klantenverzoeken beschikbaar.Levering is gegarandeerd binnen 5-8 werkdagen. Betalingsvoorwaarden zijn beschikbaar via T / T, Western Union, MoneyGram.
