Productbeschrijving:
De Accelerometer Sensor is een geavanceerde versnellingsmetingseenheid die is ontworpen voor betrouwbare prestaties in ruwe omgevingen.Het kan versnelling meten tot ±70 g met een drempelwaarde van 5 μg en een geluidsniveau van 5 mVHet apparaat biedt ook een breed werktemperatuurbereik van -55°C tot +85°C, waardoor het in een verscheidenheid aan toepassingen kan worden gebruikt.
Deze Accelerometer Sensor is een zeer betrouwbaar en nauwkeurig apparaat dat perfect is voor gebruik in een breed scala van toepassingen, zoals automotive, aerospace, industriële en medische.De eenheid is ontworpen om een nauwkeurige versnellingsmeting te verzorgen met een laag stroomverbruik en biedt een robuust scala aan functies en functiesHet is ook in staat om extreme temperaturen en harde omgevingsomstandigheden te weerstaan.de Accelerometer Sensor is de ideale keuze voor elke toepassing die een nauwkeurige versnellingsmeting vereist.

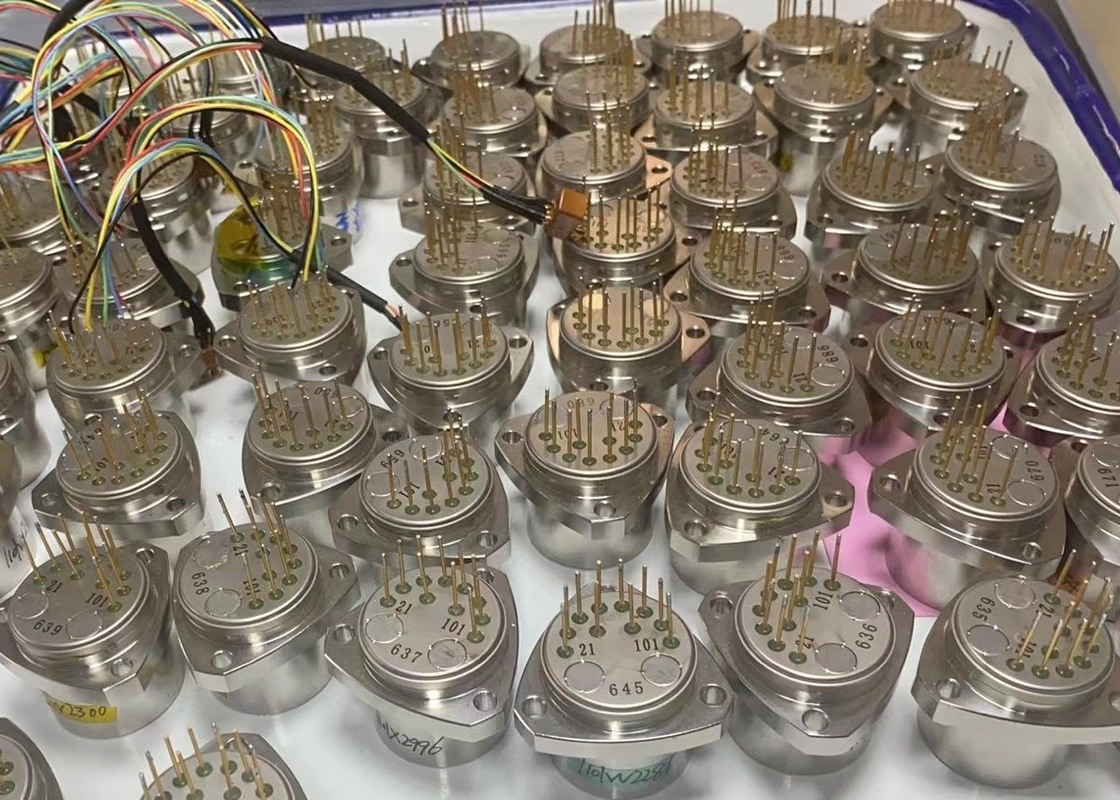

KSJB2-serie kwarts flexibele versnellingsmeter is een hoge precisie, traagheid navigatie niveau versnellingsmeter, het product heeft uitstekende lange termijn stabiliteit, herhaalbaarheid, startprestaties,aanpassingsvermogen en hoge betrouwbaarheidskenmerken, kan worden gebruikt voor statische testen kan worden gebruikt voor dynamische testen, is ook een standaard trillingssensor en neigingssensor.
De uitgangsstroom van het product is lineair gerelateerd aan de ontvangen kracht of versnelling,en de gebruiker kan de juiste bemonsteringsweerstand selecteren door middel van berekeningen om een hoge precisie output te bereikenDe ingebouwde temperatuursensor kan worden gebruikt om de verschuivingswaarde en schaalfactor te compenseren om de impact van de omgevingstemperatuur te verminderen volgens de behoeften van de gebruiker.

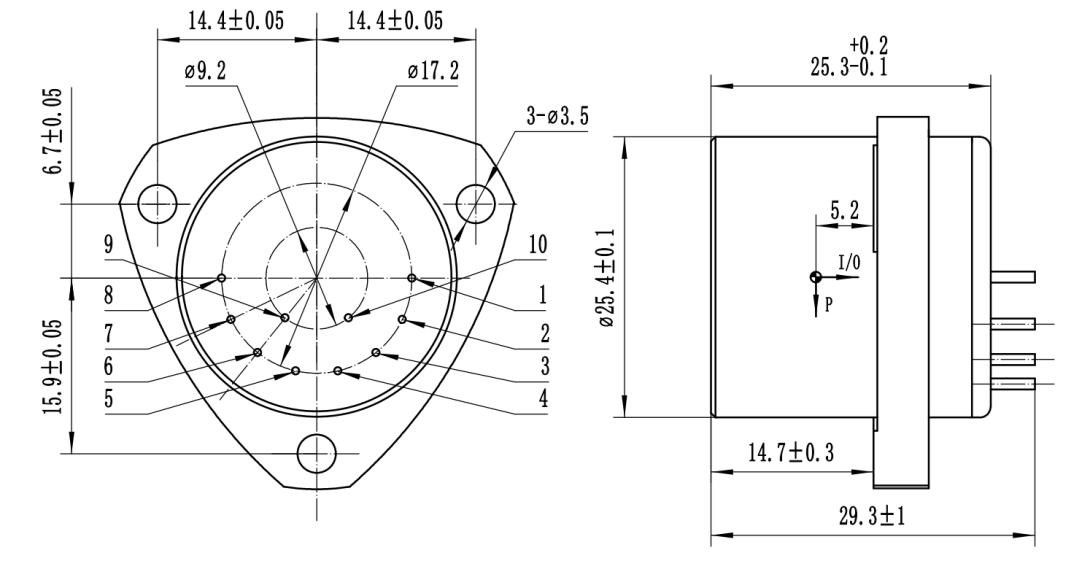

Schema en definitie van de pin:
Figuur I: Universele versnellingsmeter
Pin conventionele definitie: 1, signaaluitgang; 2. Leeg; 3, -15V; 4, +15V; 5, stroomvoorziening en signaalgrond; 6. Leeg; 7. Leeg; 8. Leeg; 9, -9V uitgang; 10, +9V uitgang.
Technische parameters:
| Aantal |
Parameters |
KSJB2-01 |
KSJB2-02 |
KSJB2-03 |
| 1 |
Toepassingsgebied |
± 70 g |
± 70 g |
± 70 g |
| 2 |
Drempelwaarde |
5 μg |
5 μg |
5 μg |
| 3 |
afwijking K0/K1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
schaalfactor K1 |
00,8 tot 1,2 mA/g |
00,8 tot 1,2 mA/g |
00,8 tot 1,2 mA/g |
| 5 |
Niet-lineaire coëfficiënt van tweede orde K2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 uur korte termijn stabiliteit |
≤ 10 μg |
≤ 15 μg |
≤ 20 μg |
| 7 |
1 g 4 uur korte termijn stabiliteit |
≤ 10 ppm |
≤ 15 ppm |
≤ 20 ppm |
| 8 |
afwijkingswaarde synthese herhaalbaarheid σK0(1 σ, één maand) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Scale factor geïntegreerde herhaalbaarheid σK1/K1(1 σ, één maand) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Alomvattende herhaalbaarheid van niet-lineaire coëfficiënten K2/K1(1 σ, één maand) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
afwijkingswaarde Temperatuurcoëfficiënt ((De gemiddelde waarde van de gehele temperatuurzone) |
≤ ± 10 μg /°C |
≤ ± 30 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Schaalfactor Temperatuurcoëfficiënt ((De gemiddelde waarde van de gehele temperatuurzone) |
≤ ± 20 ppm /°C |
≤ ± 30 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Ruis ((De bemonsteringsweerstand is 840Ω) |
≤ 5mv |
≤ 5mv |
≤ 5mv |
| 14 |
Natuurlijke frequentie |
400 tot 800 Hz |
400 tot 800 Hz |
400 tot 800 Hz |
| 15 |
bandbreedte |
800 tot 2500 Hz |
800 tot 2500 Hz |
800 tot 2500 Hz |
| 16 |
Willekeurige trillingen |
6g ((20-2000 Hz) |
6g ((20-2000 Hz) |
6g ((20-2000 Hz) |
| 17 |
staking |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
| 18 |
Werktemperatuurbereik |
-55 ̊+85°C |
-55 ̊+85°C |
-55 ̊+85°C |
| 19 |
Bergingstemperatuurbereik |
-60°C tot +120°C |
-60°C tot +120°C |
60°C tot + 120°C |
| 20 |
Stroomvoorziening |
±12~±15V |
±12~±15V |
±12~±15V |
| 21 |
Huidig verbruik |
≤ ± 20mA |
≤ ± 20mA |
≤ ± 20mA |
| 22 |
Temperatuursensor |
Gebruiker aanpasbaar |
Gebruiker aanpasbaar |
Gebruiker aanpasbaar |
| 23 |
afmeting |
F25.4x30 mm |
F25.4x30 mm |
F25.4x30 mm |
| 24 |
gewicht |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Opmerking:
1De schaalfactor wordt aangepast aan de behoeften van de gebruiker;
2.Temperatuursensor: onderverdeeld in AD590, pt1000, 18B20,
3Testcyclus: verdeeld in 1 maand, 3 maanden, 6 maanden, 12 maanden, volgens de eisen van de gebruiker voor de test;
4De afmetingen kunnen licht worden aangepast aan de behoeften van de gebruiker.en andere testvereisten kunnen worden uitgevoerd volgens de eisen van de klant.
|
|
