Productbeschrijving:

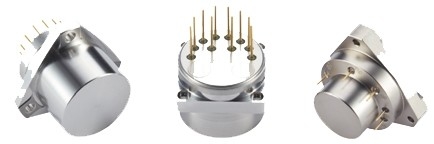

KSJB3-serie kwarts flexibele versnellingsmeter is een kleine, hoge precisie, een groot aantal militaire traagheidsnavigatie niveau versnellingsmeter, het product heeft uitstekende lange termijn stabiliteit, herhaalbaarheid,startprestaties, aanpassingsvermogen voor het milieu en hoge betrouwbaarheid en andere kenmerken, kan worden gebruikt voor statische tests kan worden gebruikt voor dynamische tests,is ook een standaard trillings- en hellingssensor.
Het product heeft een uniek miniatuurontwerp en verpakkingsproces, de uitgangsstroom en de kracht of versnelling zijn lineair,de gebruiker kan de juiste bemonsteringsweerstand kiezen door berekeningDe ingebouwde temperatuursensor kan worden gebruikt om de verschuivingswaarde en schaalfactor te compenseren om de invloed van de omgevingstemperatuur te verminderen volgens de behoeften van de gebruiker.
Toepassingen: Inertie-meting van militaire inertiële navigatiesystemen en trillingsisolatie- en neigingstests van precisie-instrumenten en -apparatuur in de lucht- en ruimtevaart, luchtvaart, schepen,wapens en andere velden.

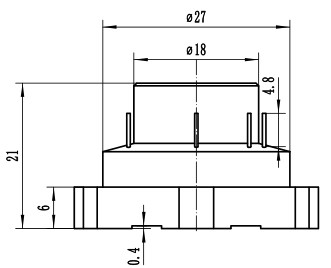

1.De vierkante afmetingen van de flens
Definitie van de pin:
1, Signaluitgang
2, lucht
3, vermogen -15V
4, vermogen +15V
5, stroom- en signaalgrond
6, 7, 8, leeg
9, -9V of pt1000
10, +9V of pt1000
2.Dimensies van de driehoekige flense
3.Afmetingen van de omgekeerde driehoekflens
Technische parameters:
| Aantal |
Parameters |
KSJB3-01 |
KSJB3-02 |
KSJB3-03 |
| 1 |
Toepassingsgebied |
± 60 g |
± 60 g |
± 60 g |
| 2 |
Drempelwaarde |
5 μg |
5 μg |
5 μg |
| 3 |
afwijking K0/K1 |
≤ ± 5 mg |
≤ ± 7 mg |
≤ ± 5 mg |
| 4 |
schaalfactor K1 |
1.0±0,2 mA/g |
1.0±0,2 mA/g |
00,6 ± 0,2 mA/g |
| 5 |
Niet-lineaire coëfficiënt van tweede orde K2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 uur korte termijn stabiliteit |
≤ 10 μg |
≤ 20 μg |
≤ 20 μg |
| 7 |
1 g 4 uur korte termijn stabiliteit |
≤ 10 ppm |
≤ 20 ppm |
≤ 20 ppm |
| 8 |
afwijkingswaarde synthese herhaalbaarheid σK0(1 σ, één maand) |
≤ 15 μg |
≤ 50 μg |
≤ 50 μg |
| 9 |
Scale factor geïntegreerde herhaalbaarheid σK1/K1(1 σ, één maand) |
≤ 15 ppm |
≤ 50 ppm |
≤ 50 ppm |
| 10 |
Alomvattende herhaalbaarheid van niet-lineaire coëfficiënten K2/K1(1 σ, één maand) |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
afwijkingswaarde Temperatuurcoëfficiënt ((De gemiddelde waarde van de gehele temperatuurzone) |
≤ ± 15 μg /°C |
≤ ± 50 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Schaalfactor Temperatuurcoëfficiënt ((De gemiddelde waarde van de gehele temperatuurzone) |
≤ ± 15 ppm /°C |
≤ ± 80 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Ruis ((De bemonsteringsweerstand is 840Ω) |
≤ 5mv |
≤ 8,4 mv |
≤ 8,4 mv |
| 14 |
Natuurlijke frequentie |
350 tot 800 Hz |
350 tot 800 Hz |
350 tot 800 Hz |
| 15 |
bandbreedte |
800 tot 2500 Hz |
800 tot 2500 Hz |
800 tot 2500 Hz |
| 16 |
Willekeurige trillingen |
10 g ((20-2000 Hz) |
10 g ((20-2000 Hz) |
10 g ((20-2000 Hz) |
| 17 |
staking |
150 g,4.5ms, 1/2sin |
150 g,4.5ms, 1/2sin |
150 g,4.5ms, 1/2sin |
| 18 |
Werktemperatuurbereik |
-55 ̊+85°C |
-55 ̊+85°C |
-55 ̊+85°C |
| 19 |
Bergingstemperatuurbereik |
-60°C tot +120°C |
-60°C tot +120°C |
60°C tot + 120°C |
| 20 |
Stroomvoorziening |
±12~±15V |
±12~±15V |
±12~±15V |
| 21 |
Huidig verbruik |
≤ ± 20mA |
≤ ± 20mA |
≤ ± 20mA |
| 22 |
Temperatuursensor |
Gebruiker aanpasbaar |
Gebruiker aanpasbaar |
Gebruiker aanpasbaar |
| 23 |
afmeting |
F18.2x23mm |
F18.2x23mm |
F18.2x23mm |
| 24 |
gewicht |
≤ 30 g |
≤ 30 g |
≤ 30 g |
Opmerking:
1De schaalfactor wordt aangepast aan de behoeften van de gebruiker;
2.Temperatuursensor: onderverdeeld in AD590, pt1000, 18B20,
3Testcyclus: verdeeld in 1 maand, 3 maanden, 6 maanden, 12 maanden, volgens de eisen van de gebruiker voor de test;
4De afmetingen kunnen licht worden aangepast aan de behoeften van de gebruiker.en andere testvereisten kunnen worden uitgevoerd volgens de eisen van de klant.
|
