Productbeschrijving:
KSJB4 serie kwarts flexibele versnellingsmeter is een hoge temperatuur en trillingsbestendige sensor, erkend om zijn uitstekende herhaalbaarheid, startprestaties, hoge temperatuur veerkracht,en betrouwbaarheidHet is geschikt voor statische en dynamische tests en fungeert als standaard trillingssensor.
Het product wordt gekenmerkt door zijn innovatieve hoogtemperatuur- en seismische ontwerp, geavanceerde verpakkingstechnologie en een gespecialiseerd circuit.De uitgangsstroom is recht evenredig met de gemeten versnelling.De gebruikers kunnen een zeer nauwkeurige uitslag bereiken door de juiste bemonsteringsweerstand te kiezen.het kan worden uitgerust met een temperatuursensor om verschuiving en schaalfactor op basis van de vereisten van de gebruiker te compenseren, waardoor de invloed van de omgevingstemperatuur effectief wordt verminderd.met een unieke dubbele koppelstructuur die het onderscheidt van concurrentenDeze innovatie verbetert de stabiliteit van de versnellingsmeterverschuivingswaarden en schaalfactoren, terwijl het onafhankelijke intellectuele eigendomsrechten heeft.Dit product is al duizenden keren geleverd en is door jarenlang gebruik verrijkt., met name uitstekend in de meting tijdens boorprocessen in de olie-industrie.
Toepassingsgebieden: brug, dam, oliebron, hellingstest in kolenmijnen, snelheidsspoorwegregeling, stabiliteitsregeling van schepen.

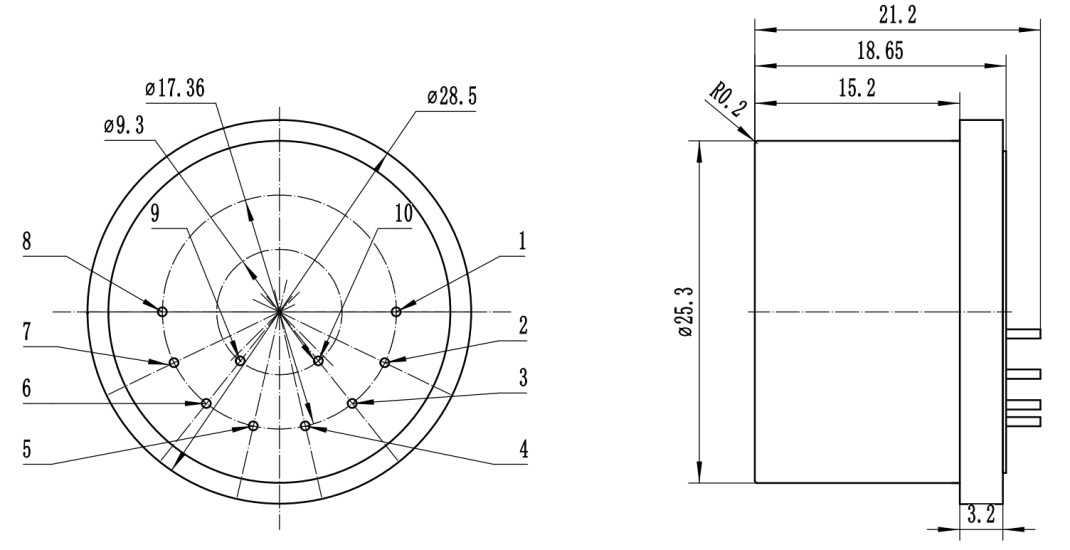

1.JB4-01 Structurele afmetingen en pindefinitie

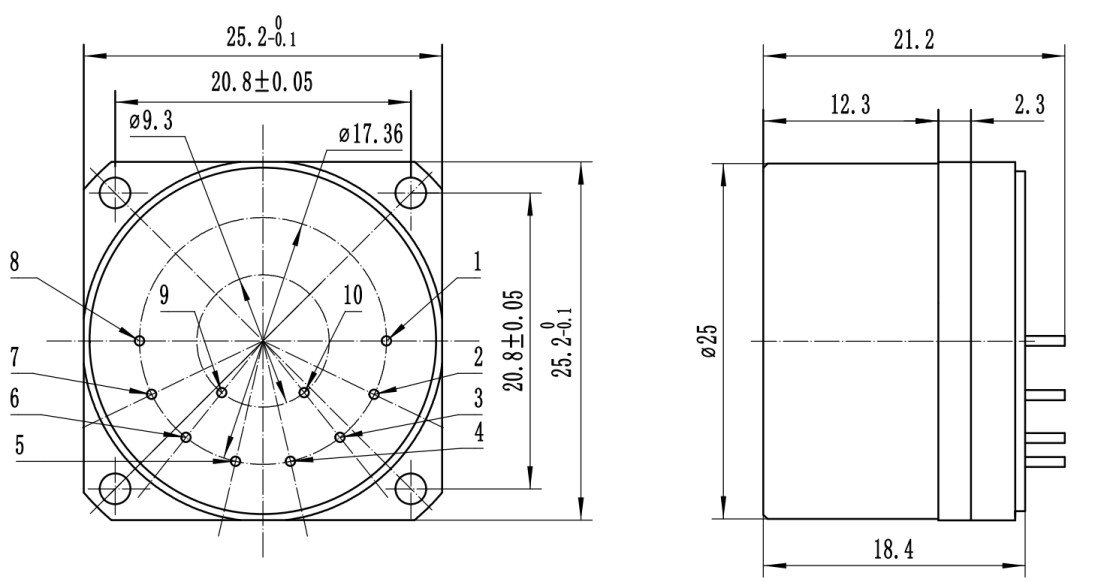

2.JB4-02A en JB4-03A Structurele afmetingen en pindefinities
3.JB4-02B en JB4-03B: structurele afmetingen en definities van pinnen

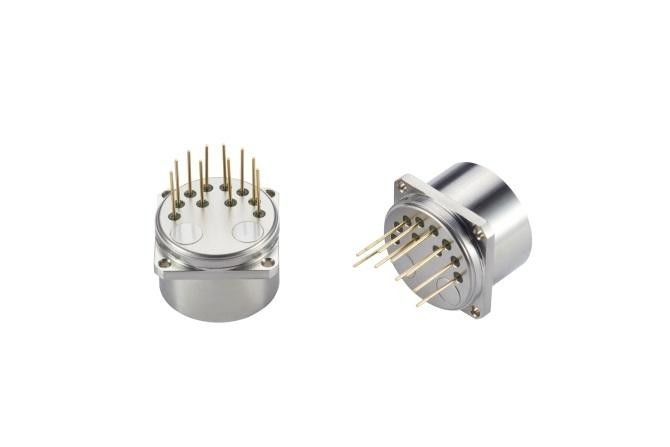

(Figuur 1 overzicht van het product van type B)
(Figuur 2 overzicht van het producttype B)
4.JB4-02C en JB4-03C: structurele afmetingen en pindefinities
5.JB4-02D en JB4-03D-structuurgrootte en pindefinitie
Definitie van de pin:
1, Signaluitgang
2, lucht
3, vermogen -15V
4, vermogen +15V
5, stroom- en signaalgrond
6, 7, 8, leeg
9, -9V of pt1000
10, +9V of pt1000
Technische parameters:
| Aantal |
Parameters |
KSJB4-01 |
KSJB4-02 |
KSJB4-03 |
| 1 |
Toepassingsgebied |
± 30 g |
± 30 g |
± 30 g |
| 2 |
afwijking K0/K1 |
< 10 mg |
< 15 mg |
< 15 mg |
| 3 |
afwijkingswaarde synthese herhaalbaarheid σk0 (1σ,een maand) |
< 50 μg |
< 200 μg |
< 200 μg |
| 4 |
temperatuurcoëfficiënt |
< 50 μg/°C |
< 100 μg/°C |
< 100 μg/°C |
| 5 |
schaalfactor K1 |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
1.1·1.3mA/g |
| 6 |
Scale factor geïntegreerde herhaalbaarheid σk1/k1 (1σ,een maand) |
< 80 ppm |
< 150 ppm |
< 150 ppm |
| 7 |
afwijkingswaarde Temperatuurcoëfficiënt ((De gemiddelde waarde van de gehele temperatuurzone) |
< 100 ppm |
< 200 ppm |
< 200 ppm |
| 8 |
Installatiefout |
< 1500 μrad |
< 1500 μrad |
< 1500 μrad |
| 9 |
Vibratierectificatiefout |
< 30 μg/g 2 rms (50-500 Hz) |
< 100 μg/g 2 rms (50-500 Hz) |
< 100 μg/g 2 rms (50-500 Hz) |
| 10 |
Geluid |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
| 11 |
Werktemperatuurbereik |
-55 ∼96°C |
-55°C |
-55°C tot 180°C |
| 12 |
staking |
500 g 0,5 ms |
1000 g 0,5 ms |
1000 g 0,5 ms |
| 13 |
Willekeurige trillingen |
25 g @30-500 Hz |
25 g @30-500 Hz |
25 g @30-500 Hz |
| 14 |
resolutieverhouding |
< 10 μg |
< 10 μg |
< 10 μg |
| 15 |
bandbreedte |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 16 |
Huidig verbruik |
< 20 mA |
< 20 mA |
< 20 mA |
| 17 |
vermogensafvoer @ ±15VDC |
< 480 mW |
< 480 mW |
< 480 mW |
| 18 |
Stroomvoorziening |
±13 tot ±18V |
±13 tot ±18V |
±13 tot ±18V |
| 19 |
gewicht |
< 55 g |
< 55 g |
< 55 g |
| 20 |
Bevestigingsdiameter |
F25mm |
F25mm |
F25mm |
| 21 |
hoogte |
< 21,5 mm |
< 21,5 mm |
< 21,5 mm |
| 22 |
Schelpenmaterialen |
300-serie roestvrij staal |
300-serie roestvrij staal |
300-serie roestvrij staal |
Opmerking:
1De schaalfactor wordt aangepast aan de behoeften van de gebruiker;
2.Temperatuursensor: verdeeld in AD590, pt1000,
3Testcyclus: verdeeld in 1 maand, 3 maanden, 6 maanden, 12 maanden, volgens de eisen van de gebruiker voor de test;
4. Installeer volgens de vereisten van de gebruiker; de afmetingen kunnen licht worden aangepast volgens de vereisten van de gebruiker, en andere testvereisten kunnen worden uitgevoerd volgens de vereisten van de klant.
|
|
Toepassingen:
De Kacise KSJB4 versnellingsmeter sensor is ontworpen om te voldoen aan een verscheidenheid van bewegingssnelheid, zwaartekracht en trillingsdetectie vereisten.met een werktemperatuur van -55°C tot 180°CMet zijn certificaat van explosie-proof en CE biedt Kacise KSJB4 Accelerometer Sensor gebruikers een veilige en betrouwbare oplossing voor bewegingssnelheid, zwaartekracht en trillingsdetectie.En daarnaast..., heeft het ook een afwijking K0/K1 van ≤ ± 10 Mg.
De Kacise KSJB4 versnellingsmeter sensor is ideaal voor de detectie van bewegingssnelheid, zwaartekracht en trillingen in verschillende toepassingen, waaronder de auto prestatietest, de controle van machines met hoge precisie,industriële automatisering, luchtvaartnavigatie, alarmsystemen tegen diefstal en aardbevings- en tsunamibewaking.Het is verkrijgbaar in minimale bestelhoeveelheid van 1pcs en kan worden verpakt in individuele dozen evenals in standaardverpakkingen of klanten verzoekenMet zijn snelle levertijd van 5-8 werkdagen en betalingstermijnen van T/T, Western Union en MoneyGram is de Kacise KSJB4 Accelerometer Sensor een ideale oplossing voor bewegingssnelheid.zwaartekracht- en trillingsdetectie.
Ondersteuning en diensten:
Technische ondersteuning en onderhoud van de accelerometersensor
Onze Accelerometer Sensor is ontworpen om betrouwbare, nauwkeurige versnellingsmetingen te leveren voor verschillende toepassingen.We zijn toegewijd aan het leveren van uitstekende technische ondersteuning en service voor onze klanten.
Wij bieden een reeks ondersteunende diensten voor onze Accelerometer Sensor, waaronder:
- Telefonische en e-mailondersteuning
- Gebruikershandleidingen en documentatie
- Probleemoplossing en technische bijstand
Als u vragen heeft of hulp nodig heeft, neem dan contact op met onze klantenservice.
Verpakking en verzending:
Verpakking en verzending van de accelerometersensor
Onze versnellingsmeter sensor is verpakt in een doos die sterk genoeg is om te weerstaan aan het hanteren tijdens de verzending.De sensor is ingepakt in een bubbelverpakking en een schuimvoering om extra bescherming te bieden.
We gebruiken standaard verzendmethoden, zoals USPS, FedEx en UPS, om ervoor te zorgen dat uw bestelling op tijd aankomt.
