Productbeschrijving:

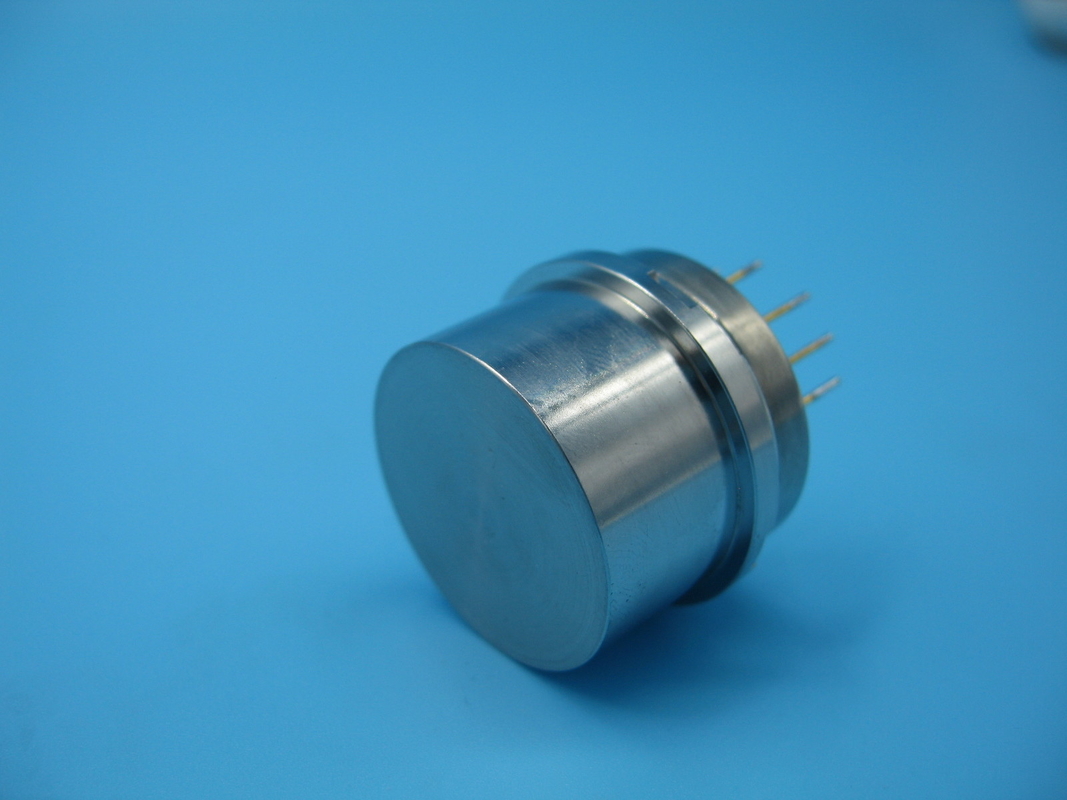

De KSJB4 serie quartz flexibele versnellingsmeter is een hoge temperatuur en trillingsbestendige sensor.en hoge betrouwbaarheidHet kan zowel voor statische als dynamische tests worden gebruikt en fungeert als standaard trillingssensor.
Dit product bevat een onderscheidend ontwerp voor hoge temperaturen en seismische omstandigheden, geavanceerde verpakkingstechnologie en een gespecialiseerd circuit.De uitgangsstroom is recht evenredig met de gemeten versnelling.De gebruikers kunnen de uitgangsnauwkeurigheid aanpassen door de juiste bemonsteringsweerstand te selecteren.het biedt de mogelijkheid van een geïntegreerde temperatuursensor voor verschuiving en schaalfactorcompensatie, waardoor de impact van de omgevingstemperatuurschommelingen effectief tot een minimum wordt beperkt.met een unieke dubbele koppelstructuur die het onderscheidt van concurrentenDeze innovatie zorgt voor een grotere stabiliteit in de versnellingsmeterverschuivingswaarden en schaalfactoren, terwijl het onafhankelijke intellectuele eigendomsrechten bezit.Dit product heeft duizenden leveringen gehad en is uitgegroeid tot een volwassen oplossing., met name waardevol voor in situ metingen tijdens oliebooroperaties.
Toepassingsgebieden: brug, dam, oliebron, hellingstest in kolenmijnen, snelheidsspoorwegregeling, stabiliteitsregeling van schepen.
1.JB4-01 Structurele afmetingen en pindefinitie
2.JB4-02A en JB4-03A Structurele afmetingen en pindefinities
3.JB4-02B en JB4-03B: structurele afmetingen en definities van pinnen

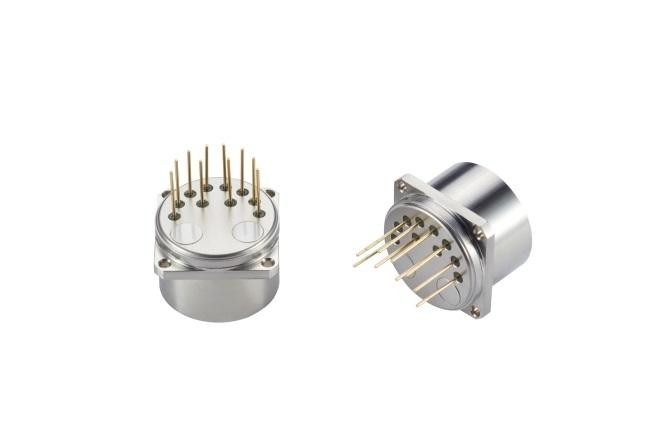

(Figuur 1 overzicht van het product van type B)
(Figuur 2 overzicht van het producttype B)
4.JB4-02C en JB4-03C: structurele afmetingen en pindefinities
5.JB4-02D en JB4-03D-structuurgrootte en pindefinitie
Definitie van de pin:
1, Signaluitgang
2, lucht
3, vermogen -15V
4, vermogen +15V
5, stroom- en signaalgrond
6, 7, 8, leeg
9, -9V of pt1000
10, +9V of pt1000
Technische parameters:
| Aantal |
Parameters |
KSJB4-01 |
KSJB4-02 |
KSJB4-03 |
| 1 |
Toepassingsgebied |
± 30 g |
± 30 g |
± 30 g |
| 2 |
afwijking K0/K1 |
< 10 mg |
< 15 mg |
< 15 mg |
| 3 |
afwijkingswaarde synthese herhaalbaarheid σk0 (1σ,een maand) |
< 50 μg |
< 200 μg |
< 200 μg |
| 4 |
temperatuurcoëfficiënt |
< 50 μg/°C |
< 100 μg/°C |
< 100 μg/°C |
| 5 |
schaalfactor K1 |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
1.1·1.3mA/g |
| 6 |
Scale factor geïntegreerde herhaalbaarheid σk1/k1 (1σ,een maand) |
< 80 ppm |
< 150 ppm |
< 150 ppm |
| 7 |
afwijkingswaarde Temperatuurcoëfficiënt ((De gemiddelde waarde van de gehele temperatuurzone) |
< 100 ppm |
< 200 ppm |
< 200 ppm |
| 8 |
Installatiefout |
< 1500 μrad |
< 1500 μrad |
< 1500 μrad |
| 9 |
Vibratierectificatiefout |
< 30 μg/g 2 rms (50-500 Hz) |
< 100 μg/g 2 rms (50-500 Hz) |
< 100 μg/g 2 rms (50-500 Hz) |
| 10 |
Ruis |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
| 11 |
Werktemperatuurbereik |
-55 ∼96°C |
-55°C |
-55°C tot 180°C |
| 12 |
staking |
500 g 0,5 ms |
1000 g 0,5 ms |
1000 g 0,5 ms |
| 13 |
Willekeurige trillingen |
25 g @30-500 Hz |
25 g @30-500 Hz |
25 g @30-500 Hz |
| 14 |
resolutieverhouding |
< 10 μg |
< 10 μg |
< 10 μg |
| 15 |
bandbreedte |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 16 |
Huidig verbruik |
< 20 mA |
< 20 mA |
< 20 mA |
| 17 |
vermogensafvoer @ ±15VDC |
< 480 mW |
< 480 mW |
< 480 mW |
| 18 |
Stroomvoorziening |
±13 tot ±18V |
±13 tot ±18V |
±13 tot ±18V |
| 19 |
gewicht |
< 55 g |
< 55 g |
< 55 g |
| 20 |
Bevestigingsdiameter |
F25mm |
F25mm |
F25mm |
| 21 |
hoogte |
< 21,5 mm |
< 21,5 mm |
< 21,5 mm |
| 22 |
Schelpenmaterialen |
300-serie roestvrij staal |
300-serie roestvrij staal |
300-serie roestvrij staal |
Opmerking:
1De schaalfactor wordt aangepast aan de behoeften van de gebruiker;
2.Temperatuursensor: verdeeld in AD590, pt1000,
3Testcyclus: verdeeld in 1 maand, 3 maanden, 6 maanden, 12 maanden, volgens de eisen van de gebruiker voor de test;
4Installeer volgens de vereisten van de gebruiker; de afmetingen kunnen licht worden aangepast volgens de vereisten van de gebruiker en andere testvereisten kunnen worden uitgevoerd volgens de vereisten van de klant.
|
|
Toepassingen:
De Kacise KSJB4 Accelerometer Sensor is een geavanceerde snelheidssensor en accelerometer detector die een nauwkeurige acceleratiemeter biedt.Het is gecertificeerd met het certificaat explosiebestendige en CEDe sensor is ontworpen met een kleine afmeting van 25 mm en een bereik van ± 30 g. Het heeft ook een betrouwbare afwijking K0/K1 van ≤ ± 10 Mg en geluid van <3000 μg-rms (0-10000 Hz).Deze versnellingsmeter sensor is verkrijgbaar in elke hoeveelheid met een minimum orderhoeveelheid van 1pcsHet wordt verpakt in individuele dozen en alle dozen zijn verpakt in standaardpakketten of klantenverzoeken beschikbaar..De leveringscapaciteit is 1000 stuks per week.
Kacise KSJB4 Accelerometer Sensor is geschikt voor diverse toepassingen zoals automotive, medische, ruimtevaart, industriële, militaire en consumentenelektronica.trillingen en schokken in een breed scala van toepassingenDe sensor is ontworpen voor gebruik in ruwe omgevingen met een temperatuur van -40°C tot +85°C. Het biedt betrouwbare prestaties en een hoge nauwkeurigheid in de meest veeleisende toepassingen.
