Productbeschrijving:
KSJB4 serie kwarts flexibele versnellingsmeter is een soort van hoge temperatuur en trillingsweerstand versnellingsmeter, het product heeft uitstekende herhaalbaarheid, startprestaties,hoge temperatuurbestandheid en hoge betrouwbaarheid, kan worden gebruikt voor statische test of dynamische test, is ook een standaard trillingssensor.
Het product heeft een uniek hoogtemperatuur- en seismisch ontwerp, verpakkingstechnologie en een speciaal circuit, de uitgangsstroom van het product is evenredig met de gemeten versnelling,statische en dynamische versnellingsmetingen, kunnen gebruikers de juiste bemonsteringsweerstand kiezen door middel van berekeningen, om een hoge precisie te bereiken, en kan worden ingebouwd in de temperatuur sensor volgens de behoeften van de gebruiker,voor compensatie van offset- en schaalfactorenWe kunnen QA650, T185, T160, JAE serie producten vervangen op plaats, maar we gebruiken dubbele koppel structuur, die verschilt van de producten van andere bedrijven,kan de versnellingsmeter verschuivingswaarde en schaalfactor stabieler makenDit product is sinds 2010 gelanceerd en het aantal leveringen heeft duizenden bereikt.het is een volwassen product geworden, met name voor de meting tijdens het boren van olie-boren
Toepassingsgebieden: brug, dam, oliebron, hellingstest in kolenmijnen, snelheidsspoorwegregeling, stabiliteitsregeling van schepen.

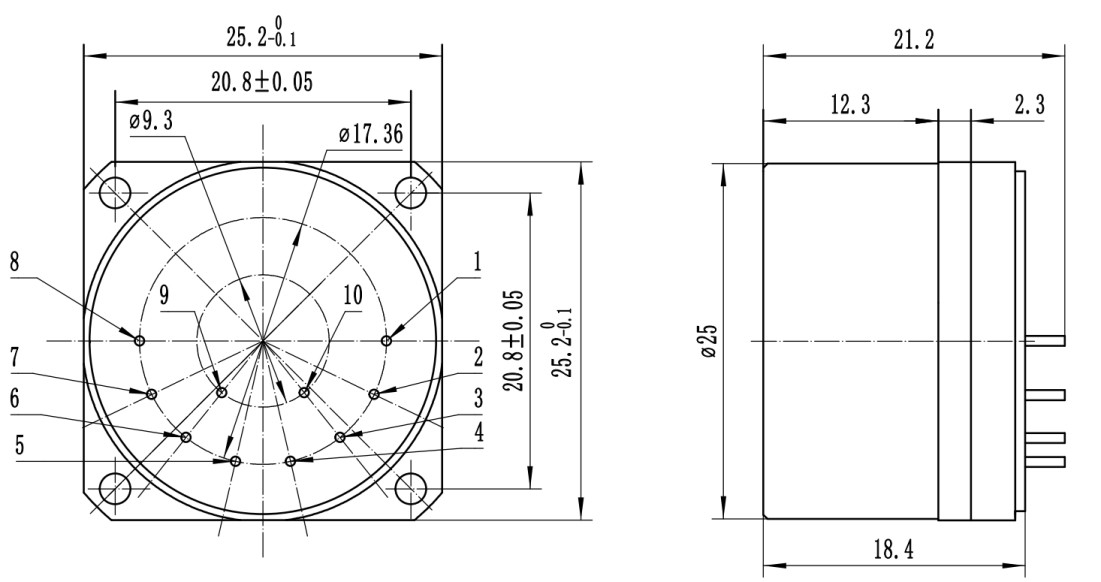

1.JB4-01 Structurele afmetingen en pindefinitie
2.JB4-02A en JB4-03A Structurele afmetingen en pindefinities
3.JB4-02B en JB4-03B: structurele afmetingen en definities van pinnen
(Figuur 1 overzicht van het product van type B)
(Figuur 2 overzicht van het producttype B)
4.JB4-02C en JB4-03C: structurele afmetingen en pindefinities
5.JB4-02D en JB4-03D-structuurgrootte en pindefinitie
Definitie van de pin:
1, Signaluitgang
2, lucht
3, vermogen -15V
4, vermogen +15V
5, stroom- en signaalgrond
6, 7, 8, leeg
9, -9V of pt1000
10, +9V of pt1000
Technische parameters:
| Aantal |
Parameters |
KSJB4-01 |
KSJB4-02 |
KSJB4-03 |
| 1 |
Toepassingsgebied |
± 30 g |
± 30 g |
± 30 g |
| 2 |
afwijking K0/K1 |
< 10 mg |
< 15 mg |
< 15 mg |
| 3 |
afwijkingswaarde synthese herhaalbaarheid σk0 (1σ,een maand) |
< 50 μg |
< 200 μg |
< 200 μg |
| 4 |
temperatuurcoëfficiënt |
< 50 μg/°C |
< 100 μg/°C |
< 100 μg/°C |
| 5 |
schaalfactor K1 |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
1.1·1.3mA/g |
| 6 |
Scale factor geïntegreerde herhaalbaarheid σk1/k1 (1σ,een maand) |
< 80 ppm |
< 150 ppm |
< 150 ppm |
| 7 |
afwijkingswaarde Temperatuurcoëfficiënt ((De gemiddelde waarde van de gehele temperatuurzone) |
< 100 ppm |
< 200 ppm |
< 200 ppm |
| 8 |
Installatiefout |
< 1500 μrad |
< 1500 μrad |
< 1500 μrad |
| 9 |
Vibratierectificatiefout |
< 30 μg/g 2 rms (50-500 Hz) |
< 100 μg/g 2 rms (50-500 Hz) |
< 100 μg/g 2 rms (50-500 Hz) |
| 10 |
Ruis |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
| 11 |
Werktemperatuurbereik |
-55 ∼96°C |
-55°C |
-55°C tot 180°C |
| 12 |
staking |
500 g 0,5 ms |
1000 g 0,5 ms |
1000 g 0,5 ms |
| 13 |
Willekeurige trillingen |
25 g @30-500 Hz |
25 g @30-500 Hz |
25 g @30-500 Hz |
| 14 |
resolutieverhouding |
< 10 μg |
< 10 μg |
< 10 μg |
| 15 |
bandbreedte |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 16 |
Huidig verbruik |
< 20 mA |
< 20 mA |
< 20 mA |
| 17 |
vermogensafvoer @ ±15VDC |
< 480 mW |
< 480 mW |
< 480 mW |
| 18 |
Stroomvoorziening |
±13 tot ±18V |
±13 tot ±18V |
±13 tot ±18V |
| 19 |
gewicht |
< 55 g |
< 55 g |
< 55 g |
| 20 |
Bevestigingsdiameter |
F25mm |
F25mm |
F25mm |
| 21 |
hoogte |
< 21,5 mm |
< 21,5 mm |
< 21,5 mm |
| 22 |
Schelpenmaterialen |
300-serie roestvrij staal |
300-serie roestvrij staal |
300-serie roestvrij staal |
Opmerking:
1De schaalfactor wordt aangepast aan de behoeften van de gebruiker;
2.Temperatuursensor: verdeeld in AD590, pt1000,
3Testcyclus: verdeeld in 1 maand, 3 maanden, 6 maanden, 12 maanden, volgens de eisen van de gebruiker voor de test;
4Installeer volgens de vereisten van de gebruiker; de afmetingen kunnen licht worden aangepast volgens de vereisten van de gebruiker en andere testvereisten kunnen worden uitgevoerd volgens de vereisten van de klant.
|
Toepassingen:
De Kacise KSJB4 Accelerometer Sensor is een ideale keuze voor alle lineaire versnellingsmetingen, trillingsdetectiesystemen en zwaartekrachtbewaking.Het is gecertificeerd met een certificaat van explosiebestendigheid en CEHet is ook compact van formaat, met een afmeting van 25 mm, en heeft een breed werktemperatuurbereik van -55 tot 180 graden Celsius.Het heeft een stroomtoevoer van 13V-18V en een bereik van ±30g. De minimum orderhoeveelheid voor dit product is 1 stuk en wordt binnen 5 tot 8 werkdagen geleverd. Het is beschikbaar met verschillende betalingsvoorwaarden zoals T/T, Western Union en MoneyGram.De Kacise KSJB4 Accelerometer Sensor kan tot 1000 stuks per week leveren, en elk apparaat wordt in een individuele doos met standaardverpakking of op verzoek van de klant verpakt.
