Productbeschrijving:
De KSJB5-serie quartz flexibele versnellingsmeter is een middelgrote precisie sensor die wordt gekenmerkt door zijn unieke compacte structurele ontwerp.dynamische responsprestaties, en robuuste weerstand tegen trillingen en schokken, samen met hoge betrouwbaarheid.Deze sensor is geschikt voor zowel statische als dynamische testen en functioneert ook als een standaard trillings- en hellingssensor.
Dit product heeft een exclusief structurele ontwerp en een gespecialiseerd circuit.Gebruikers kunnen een hoge precisie bereiken door berekende selecties van de juiste bemonsteringsweerstand te makenHet product bevat bovendien een geïntegreerde temperatuursensor voor de compensatie van de verschuivingswaarde en de schaalfactor.het effectief minimaliseren van de invloed van de omgevingstemperatuur in overeenstemming met de vereisten van de gebruiker.

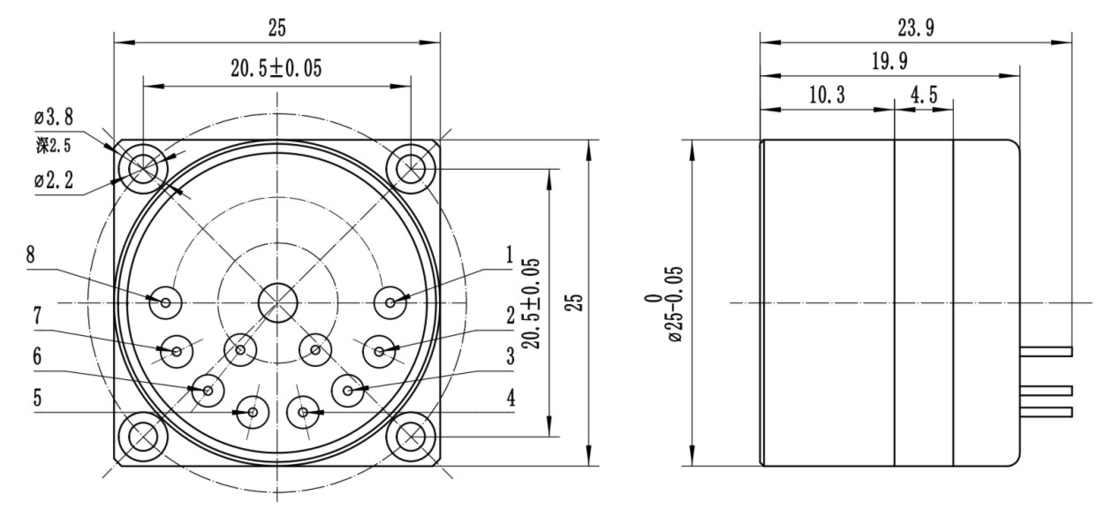

1De grootte en de definitie van de pin van JB5-A

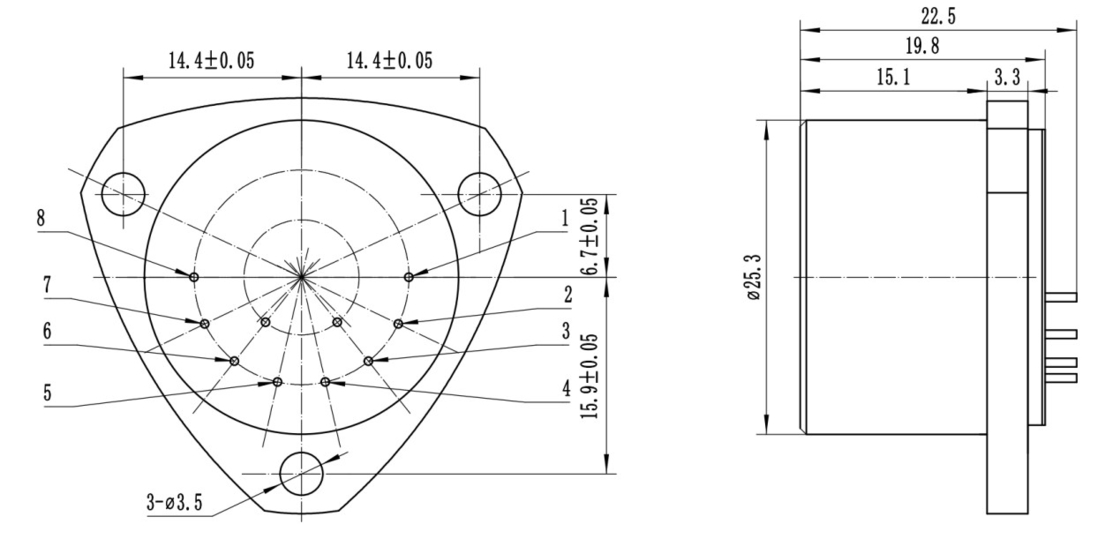

2De grootte en de definitie van de pin van JB5-B
3De grootte en de definitie van de pin van JB5-C
Definitie van de pin:
1, Signaluitgang
2, lucht
3, vermogen -15V
4, vermogen +15V
5, stroom- en signaalgrond
6, 7, 8, leeg
9, -9V of pt1000
10, +9V of pt1000
Technische parameters:
| Aantal |
Parameters |
KSJB5-01 |
KSJB5-02 |
KSJB5-03 |
| 1 |
Toepassingsgebied |
± 50 g |
± 50 g |
± 50 g |
| 2 |
resolutieverhouding |
< 5 μg |
< 5 μg |
< 5 μg |
| 3 |
afwijking K0/K1 |
< 5 mg |
< 7 mg |
< 10 mg |
| 4 |
schaalfactor K1 |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
| 5 |
Niet-lineaire coëfficiënt van tweede orde K2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
afwijkingswaarde synthese herhaalbaarheid σK0(1 σ, één maand) |
< 30 μg |
< 50 μg |
< 80 μg |
| 7 |
Scale factor geïntegreerde herhaalbaarheid σK1/K1(1 σ, één maand) |
< 50 ppm |
< 80 ppm |
< 100 ppm |
| 8 |
Alomvattende herhaalbaarheid van niet-lineaire coëfficiënten K2/K1(1 σ, één maand) |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
| 9 |
Alomvattende herhaalbaarheid van niet-lineaire coëfficiënten K2/K1(1 σ, één maand) |
< 20 μg/°C |
< 30 μg/°C |
< 40 μg/°C |
| 10 |
afwijkingswaarde Temperatuurcoëfficiënt ((De gemiddelde waarde van de gehele temperatuurzone) |
< 40 ppm |
< 50 ppm |
< 80 ppm |
| 11 |
Ruis ((De bemonsteringsweerstand is 840Ω) |
≤ 5mv |
≤ 5mv |
≤ 5mv |
| 12 |
bandbreedte |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 13 |
Vibratierectificatiefout |
< 30 μg/g2rms (50-500 Hz) |
< 30 μg/g2rms (50-500 Hz) |
< 30 μg/g2rms (50-500 Hz) |
| 14 |
Willekeurige trillingen |
20g@20-2000Hz |
20g@20-2000Hz |
20g@20-2000Hz |
| 15 |
staking |
250 g 4,5 ms |
250 g 4,5 ms |
250 g 4,5 ms |
| 16 |
Installatiefout |
< 1500 μrad |
< 1500 μrad |
< 1500 μrad |
| 17 |
Werktemperatuurbereik |
-55 ∼96°C |
-55 ∼96°C |
-55 ∼96°C |
| 18 |
Stroomvoorziening |
±13 ~ ±18V |
±13 ~ ±18V |
±13 ~ ±18V |
| 19 |
Huidig verbruik |
< 20 mA |
< 20 mA |
< 20 mA |
| 20 |
Temperatuursensor |
Gebruiker aanpasbaar |
Gebruiker aanpasbaar |
Gebruiker aanpasbaar |
| 21 |
gewicht |
< 55 g |
< 55 g |
< 55 g |
| 22 |
Bevestigingsdiameter |
F25mm |
F25.3mm |
F25mm |
| 23 |
Schelpenmaterialen |
300-serie roestvrij staal |
300-serie roestvrij staal |
300-serie roestvrij staal |
Opmerking:
1De schaalfactor wordt aangepast aan de behoeften van de gebruiker;
2.Temperatuursensor: onderverdeeld in AD590, pt1000, 18B20,
3Testcyclus: verdeeld in 1 maand, 3 maanden, 6 maanden, 12 maanden, volgens de eisen van de gebruiker voor de test;
4Installeer volgens de vereisten van de gebruiker; de afmetingen kunnen licht worden aangepast volgens de vereisten van de gebruiker en andere testvereisten kunnen worden uitgevoerd volgens de vereisten van de klant.
|
Toepassingen:
Toepassingsgebieden: brug, dam, oliebron, hellingstest in kolenmijnen, snelheidsspoorwegregeling, stabiliteitsregeling van schepen.
