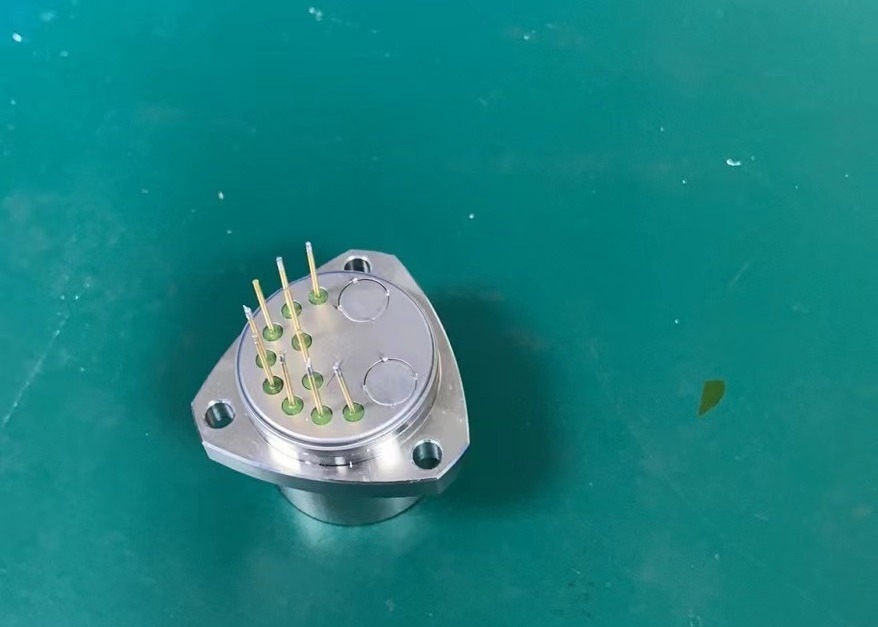

Productbeschrijving:
De KSJB5-serie kwarts flexibele versnellingsmeter is een middelgrote precisie versnellingsmeter met een unieke structurele grootte (korte) ontwerp.dynamische responsprestaties, goede trillingsschokbestendigheid en hoge betrouwbaarheid, die kan worden gebruikt voor statische en dynamische testen, en is ook een standaard trillings- en hellingssensor.
Het product heeft een uniek constructieontwerp en een speciaal circuit, de uitgangsstroom van het product en de kracht of versnelling zijn lineair,de gebruiker kan de juiste bemonsteringsweerstand kiezen door berekeningDe ingebouwde temperatuursensor kan worden gebruikt om de verschuivingswaarde en schaalfactor te compenseren om de invloed van de omgevingstemperatuur te verminderen volgens de behoeften van de gebruiker.
Toepassingsgebieden: bruggen, dammen, oliebronnen, hellingstests in kolenmijnen, snelheidskontrollen voor spoorwegen, stabiliteitscontrole van schepen.
1De grootte en de definitie van de pin van JB5-A
2De grootte en de definitie van de pin van JB5-B
3De grootte en de definitie van JB5-C
Definitie van de pin:
1, Signaluitgang
2, lucht
3, vermogen -15V
4, vermogen +15V
5, stroom- en signaalgrond
6, 7, 8, leeg
9, -9V of pt1000
10, +9V of pt1000
Technische parameters:
| Aantal |
Parameters |
KSJB5-01 |
KSJB5-02 |
KSJB5-03 |
| 1 |
Toepassingsgebied |
± 50 g |
± 50 g |
± 50 g |
| 2 |
resolutieverhouding |
< 5 μg |
< 5 μg |
< 5 μg |
| 3 |
afwijking K0/K1 |
< 5 mg |
< 7 mg |
< 10 mg |
| 4 |
schaalfactor K1 |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
| 5 |
Niet-lineaire coëfficiënt van tweede orde K2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
afwijkingswaarde synthese herhaalbaarheid σK0(1 σ, één maand) |
< 30 μg |
< 50 μg |
< 80 μg |
| 7 |
Scale factor geïntegreerde herhaalbaarheid σK1/K1(1 σ, één maand) |
< 50 ppm |
< 80 ppm |
< 100 ppm |
| 8 |
Alomvattende herhaalbaarheid van niet-lineaire coëfficiënten K2/K1(1 σ, één maand) |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
| 9 |
Alomvattende herhaalbaarheid van niet-lineaire coëfficiënten K2/K1(1 σ, één maand) |
< 20 μg/°C |
< 30 μg/°C |
< 40 μg/°C |
| 10 |
afwijkingswaarde Temperatuurcoëfficiënt ((De gemiddelde waarde van de gehele temperatuurzone) |
< 40 ppm |
< 50 ppm |
< 80 ppm |
| 11 |
Ruis ((De bemonsteringsweerstand is 840Ω) |
≤ 5mv |
≤ 5mv |
≤ 5mv |
| 12 |
bandbreedte |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 13 |
Vibratierectificatiefout |
< 30 μg/g2rms (50-500 Hz) |
< 30 μg/g2rms (50-500 Hz) |
< 30 μg/g2rms (50-500 Hz) |
| 14 |
Willekeurige trillingen |
20g@20-2000Hz |
20g@20-2000Hz |
20g@20-2000Hz |
| 15 |
staking |
250 g 4,5 ms |
250 g 4,5 ms |
250 g 4,5 ms |
| 16 |
Installatiefout |
< 1500 μrad |
< 1500 μrad |
< 1500 μrad |
| 17 |
Werktemperatuurbereik |
-55 ∼96°C |
-55 ∼96°C |
-55 ∼96°C |
| 18 |
Stroomvoorziening |
±13 ~ ±18V |
±13 ~ ±18V |
±13 ~ ±18V |
| 19 |
Huidig verbruik |
< 20 mA |
< 20 mA |
< 20 mA |
| 20 |
Temperatuursensor |
Gebruiker aanpasbaar |
Gebruiker aanpasbaar |
Gebruiker aanpasbaar |
| 21 |
gewicht |
< 55 g |
< 55 g |
< 55 g |
| 22 |
Bevestigingsdiameter |
F25mm |
F25.3mm |
F25mm |
| 23 |
Schelpenmaterialen |
300-serie roestvrij staal |
300-serie roestvrij staal |
300-serie roestvrij staalIk... |
Opmerking:
1De schaalfactor wordt aangepast aan de behoeften van de gebruiker;
2.Temperatuursensor: onderverdeeld in AD590, pt1000, 18B20,
3Testcyclus: verdeeld in 1 maand, 3 maanden, 6 maanden, 12 maanden, volgens de eisen van de gebruiker voor de test;
4Installeer volgens de vereisten van de gebruiker; de afmetingen kunnen licht worden aangepast volgens de vereisten van de gebruiker en andere testvereisten kunnen worden uitgevoerd volgens de vereisten van de klant.
