| Kruiskoppeling: | 0,1% | Spanning: | 5V |
|---|---|---|---|
| Niet-lineariteit van de schaalfactor (kamertemperatuur): | 200 ppm | Willekeurige gang: | 0.2m/s/√h |
| Rimpeling: | 100mV | Bandbreedte: | Bandbreedte |
| Vibratie: | 10~2000 Hz, 6,06 g | Meetbereik (kan aangepast worden): | ±30g |
| Stabiliteit bij nul-bias (Allan-variantie @ 25 °C): | 50g | ||
| Hoog licht: | Elektronisch gyroscoopsensor met nulbiasstabiliteit,50ug elektronische gyroscoop sensor,Aanpasbare elektronische gyroscoopsensor met meetbereik |
||
● Een breed werktemperatuurbereik
● Een grote bandbreedte
● Kleine grootte
● Snel starten
● Hoge precisie
● Hoge betrouwbaarheid en hoge robuustheid
● nauwkeurige meting in ruwe omstandigheden
| Parometer | KSIMU03D | |
| Parameter van de voedingsbron | ||
| Spanning | 5V | |
| Energieverbruik | 1.5W | |
| rimpel | 100 mV | |
| Pprestaties van het product | ||
| Gewicht | 55 g | |
| Pitch Angle accuracy ((-90°~+90°) | < 0,1° | |
| Voor de toepassing van de onderstaande voorschriften moet het gebruik van een van de volgende modellen worden geregeld: | < 0,1° | |
| Koershoek ((-180°~+180°) | --° | |
| Gyroscoop | Meetbereik (aanpasbaar) | ± 500°/s |
| Nul biasstabiliteit ((@ Allan variantie) | 0.5°/h | |
| willekeurige wandeling | 0.15°/√h | |
| Nul vertekening herhaalbaarheid | 10°/h | |
| Gevoeligheid voor versnelling met nul bias | 1°/h/g | |
| Niet-lineariteit van de schaalfactor (kamertemperatuur) | 200 ppm | |
| Herhaalbaarheid van schaalfactoren (kamertemperatuur) | 200 ppm | |
| kruiskoppeling | 00,1% | |
| bandbreedte | 250 Hz | |
| Accelerometer | Meetbereik (kan aangepast worden) | ± 30 g |
| Stabiliteit bij nul-bias (Allan-variantie @ 25 °C) | 50g | |
| Nul biasfout in het gehele temperatuurbereik | 10 mg | |
| willekeurige wandeling | 0.2m/s/√h | |
| Nul vertekening herhaalbaarheid | 0.5 | |
| Herhaalbaarheid van de schaalfactor | 300 | |
| Niet-lineariteit van de schaalfactor | 100 | |
| bandbreedte | 100 | |
| Milieu | ||
| Werktemperatuur | -45°C+85°C | |
| Bergingstemperatuur | -55°C+105°C | |
| Vibratie | 10~2000 Hz, 6,06 g | |
| impact | 5000 g,0.1 ms | |

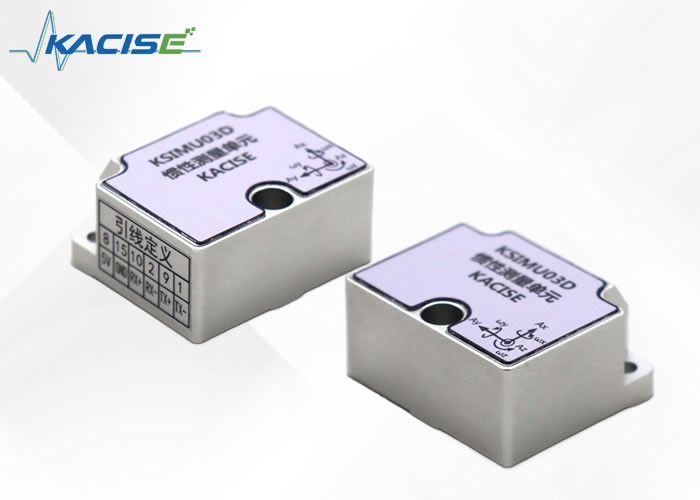

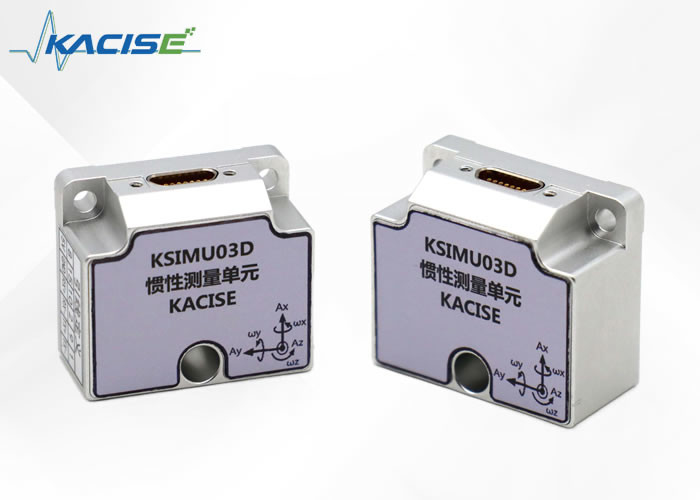

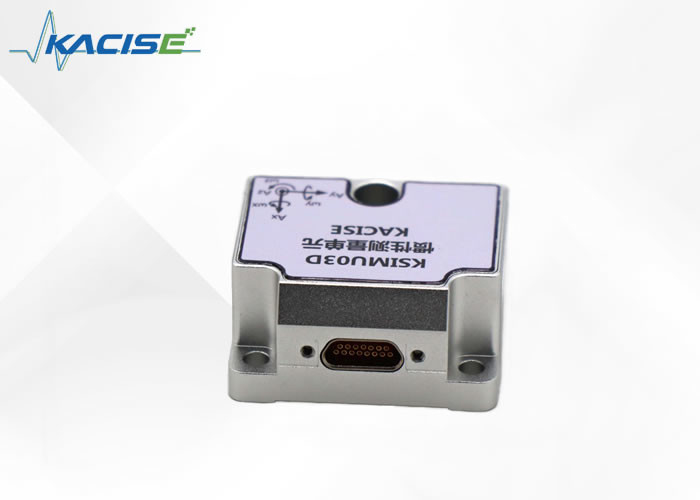

De traagheidseenheid KSIMU03D is weergegeven in figuur 4.
Figuur 4 Uiterlijk van de IMU
De KSIMU03D is geïnstalleerd met drie Φ4.4 doorlopende gaten en drie M4 schroeven (veerwasser en platwasser).de stekker moet worden vergrendeld met het stopcontact en de kabel moet worden bevestigdHet wordt aanbevolen dat de vlakheid en verticaliteit van het installatieoppervlak ten opzichte van het basisvlak niet meer dan 0,02 mm, niet meer dan 0,04 mm en niet meer dan 0,0 mm bedragen.8 μm van de oppervlakte ruwheid.
Ruimtelijke coördinaten:
Rechterhandsregel1
De MEMS-IMU bevat drie axiale ruimtelijke coördinatensystemen, namelijk X, Y en Z. De X-as wijst naar de richting van de elektrische verbindingsinterface,de Y-as wijst naar links van de IMU, en de Z-as wijst naar het bovenste oppervlak van de IMU, zoals weergegeven op figuur 1.
Figuur 1 Ruimtelijke coördinaten van de IMU
De installatie van de IMU moet overeenkomen met de as van het coördinatensysteem, anders zijn de gemeten hoekversnellingsgegevens niet nauwkeurig.u kunt snel toewijzen en bepalen van de as van het coördinatensysteemSteek je rechterhand uit en breid je duim, wijsvinger en middelvinger uit respectievelijk.en de middelvinger wijst in de z-as richting, zoals weergegeven in figuur 2.
Figuur 2 Beginsel 1 van de rechterhandregel
Regel 2 van de rechterhand
De drie-graden vrijheid gyroscoop in de IMU meet hoeksnelheden in drie richtingen.de hoeksnelheidsrichting van de rotatie van de as kan snel worden bepaaldDe richting van de duim is de axiale richting, en de richting van de andere vier vingers is de richting van de axiale rotatie van de duim,zoals weergegeven in figuur 3.
Figuur 3 Beginsel 2 van de rechterhandregel
Definitie van richting Hoek, kanteling Hoek en rolhoek
Definitie van de toonhoogtehoek: als we de X-as als de rotatieas nemen, is tegen de klok in positieve richting, horizontaal is nul en het bereik is [-90o, 90o].
De definitie van de rolhoek: als de Y-as de rotatieas is, is tegen de klok in positieve richting, horizontaal is nul en het bereik is [-180o, 180o].
De definitie van de koershoek: als we de Z-as als rotatieas nemen, is tegen de klok in positieve richting, noord is nul en het bereik is [-180o, 180o].
Het elektrische connectormodel van KSIMU03D is J30JE-15ZKN-J, en het overeenkomstige connectormodel is J30J-15TJ. De contact-specifieke verdeling is weergegeven in de onderstaande tabel.
| Contactnummer | Definitie van de pin | type | illustreren |
| 8 | VSUP | Levering | Productstroomvoorziening positief, gelijkstroomgestuurd |
| 15 | GND | Levering | Productgrond, krachtgrond en seriële poortgrond |
| 10 | RxD+ | Invoer | Product RS422 ontvangende interface positief einde |
| 2 | RxD- | Invoer | Product RS422 ontvangende interface negatieve terminal |
| 9 | TxD+ | Uitvoer | Product RS422-uitgangsinterface positief einde |
| 1 | TxD- | Uitvoer | Product RS422-uitgangsinterface negatieve terminal |
Communicatieprotocol
De communicatie-interface is RS422, met 8 databits, 1 startbit, 1 stopbit, en geen verificatie; de hoge byte is eerst en de lage byte is het laatst.en de frequentie van de gegevensupdate is 500 Hz.
| Aantal bytes | naam | Zoom op | eenheden | Opmerking |
| 0-1. | Frame-kop | 0xAA55 | ||
| 2-5. | Giro X | 1000 | °/s | X gyrohoekfrequentie |
| 6 tot 9 | Gyro Y | 1000 | °/s | Y gyrohoekfrequentie |
| 10-13 | Giro Z | 1000 | °/s | Z gyrohoekfrequentie |
| 14-17 | Accelerometer X _ | 100000 | g | X versnelling |
| 18-21 | Versnellingsmeter Y | 100000 | g | Y-versnelling |
| 22 tot 25 | Accelerometer Z _ | 100000 | g | Z-versnelling |
| 26-29 | Hoek van de toonhoogte | 100 | ° | Steek je hoofd om positief te zijn. |
| 30 tot 33 | Rolhoek | 100 | ° | Rechts leunen is positief. |
| 34-37 | Koershoek | 100 | ° | Tegen de klok is positief. |
| 38-41 | Temperatuur | 100 | °C | |
| 42 | Graaf. | 0-255 Tellen | ||
| 43 | Effectiviteit | De cumulatieve som van alle bytes 0-42 neemt de onderste 8 bits |
Installatiecommando
1 Voorbereiding van de installatie
Stop met uitschakelen
*0RM=D (Invoeren)
Start-uitgang
*0RM=U (Invoeren)
2 Instelling van de baudrate
*BAUD=1 (Invoeren) Stel de baudrate in op 115200
*BAUD=2 (Invoeren) Stel de baudrate in op 230400
*BAUD=3 (Invoeren) Stel de baudrate in op 460800
*BAUD=4 (Invoeren) Stel de baud-snelheid in op 921600
3 Instelling van de uitgangsfrequentie
*FREQ=1 (Invoeren) Stel de uitgangsfrequentie in op 100Hz
*FREQ=2 (Invoeren) Stel de uitgangsfrequentie in op 125Hz
*FREQ=3 (Invoeren) Stel de uitgangsfrequentie in op 250Hz
*FREQ=4 (Invoeren) Stel de uitgangsfrequentie in op 500Hz
Automobiele elektronica verwijst naar de elektronische systemen die in voertuigen worden gebruikt om hun functionaliteit en prestaties te verbeteren.en communicatieapparatuur die samenwerken om verschillende aspecten van de werking van het voertuig te regelen.
Het is belangrijk dat de luchtvaartmaatschappijen zich aan de nieuwe technologieën houden, zoals GPS, automatische piloot,en vluchtmanagementsystemen om piloten te helpen navigerenHoud de hoogte en snelheid en land veilig.
Het houdingsreferentiesysteem is een belangrijk onderdeel van de luchtvaartuigleiding en -besturing.die essentieel is voor het behoud van een stabiele vlucht en nauwkeurige navigatie.
Platformstabilisatie wordt gebruikt in een verscheidenheid van toepassingen, waaronder camera's, telescopen en radarsystemen.en besturingssystemen om het platform stabiel en in de gewenste richting gericht te houden, zelfs bij aanwezigheid van externe verstoringen.
Robotsystemen en antennesystemen worden gebruikt om deze apparaten stabiel te houden en in de juiste richting te richten.Ze gebruiken geavanceerde sensoren en besturingsalgoritmen om externe krachten en verstoringen te detecteren en te compenseren., zodat de prestaties nauwkeurig en betrouwbaar zijn.
Onze Electronic Gyroscope Sensor is ontworpen om nauwkeurige bewegingsdetectie te bieden in een verscheidenheid aan toepassingen.Onze producttechnische ondersteuning en diensten zijn erop gericht ervoor te zorgen dat u onze gyroscoop sensor effectief kunt integreren en gebruiken in uw projecten.
Technische ondersteuning:
- uitgebreide online documentatie: toegang tot gedetailleerde product specificaties, integratie gidsen,en problemen op te lossen artikelen om u te helpen met eventuele technische vragen met betrekking tot onze Electronic Gyroscope Sensor.
Diensten:
- E-mailondersteuning: Neem contact op met ons toegewijde supportteam voor persoonlijke hulp bij eventuele technische problemen.
We zijn vastbesloten om u de ondersteuning te bieden die u nodig heeft om onze Electronic Gyroscope Sensor te benutten tot zijn volle potentieel.
