Name: Hoge-precisie MEMS-inertiaal meetapparaat met een spanning van 3,0 tot 3,6 V en SPI van 15 MHz voor voertuignavigatie
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KSIMU16495
Price: 431.00 USD
Availability: InStock

Thuis > producten > Elektronisch gyroscoopsensor >

Hoge-precisie MEMS-inertiaal meetapparaat met een spanning van 3,0 tot 3,6 V en SPI van 15 MHz voor voertuignavigatie

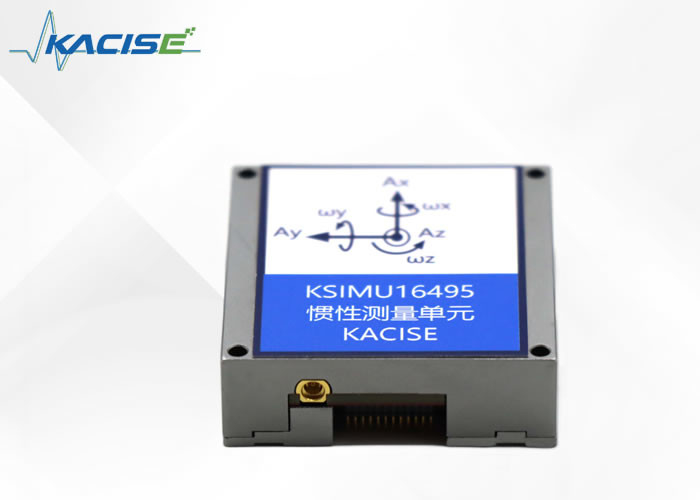

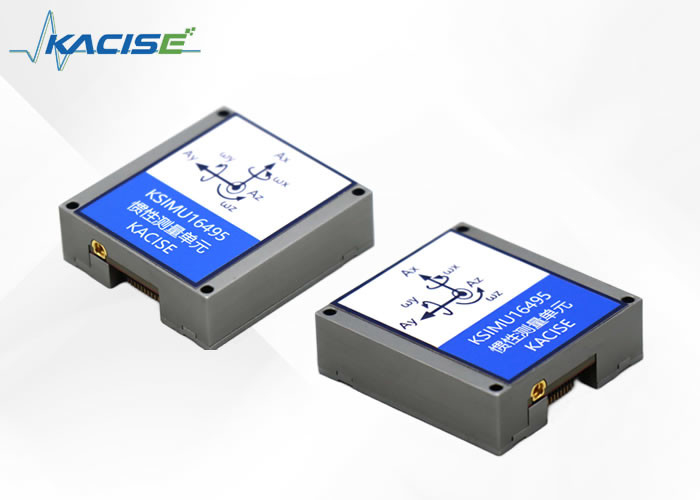

Inertiële meeteenheid voor voertuignavigatie

met een vermogen van niet meer dan 50 W

Inertiële meeteenheid van 15 MHz

Plaats van herkomst:

China (Verenigd Koninkrijk)

Merknaam:

Kacise

Certificering:

certificate of explosion-proof, CE

Modelnummer:

KSIMU16495

Neem contact met ons op

Vraag een offerte

Hoge-precisie MEMS-inertiaal meetapparaat met een spanning van 3,0 tot 3,6 V en SPI van 15 MHz voor voertuignavigatie

Productgegevens

Spanning:

3.0 tot en met 3,6 V

Vermogensdissipatie:

1,5 W

Rimpeling:

100mV

Bereik:

±400~±450°/s

stabiliteit zonder vertekening:

0.8°/h

Willekeurige wandeling:

0.06 graden /√h

Nul Bias Herhaalbaarheid:

0.1~0.2°/s

Herhaalbaarheid van schaalfactoren:

0,1%

Bandbreedte:

0.1%FS

Eén SPI:

15MHz

Maat:

44 × 47 × 14 mm

Gewicht:

50g

MTBF:

20000 uur

Doorlopende werktijden:

120h

Bedrijfstemperatuur:

-40~75℃

Opslagtemperatuur:

-45 tot 85°C

Trillingen:

10 ‰ 2000 Hz, 3 g

Invloed:

30 g, 11 ms

Overbelasting:

1000 g

Markeren:

Inertiële meeteenheid voor voertuignavigatie

met een vermogen van niet meer dan 50 W

Inertiële meeteenheid van 15 MHz

Betaling en verzendvoorwaarden

Min. bestelaantal

1 stuks

Verpakking Details

elke eenheid heeft een individueel doosje en alle dozen zijn verpakt in standaardverpakkingen of op

Levertijd

5-8 werkdagen

Betalingscondities

T/T,Western Union,MoneyGram

Levering vermogen

1000 stuks per week

Verwante producten

Lichte gewicht Kleine afmeting Hoogpressieve Kacise Flexible Dynamisch afgestemde gyroscoop voor de lucht- en ruimtevaart met schokken ≥ 50 g

Vind de beste prijs

KTG-50 Dynamisch afgestemde gyroscoop met hoge nauwkeurigheid met een breed dynamisch bereik en een gewicht van ≤ 250 g voor traagheidsnavigatie

Vind de beste prijs

Lichte hoge nauwkeurigheid snelle start elektronische gyroscoop sensor voor boorgat

Vind de beste prijs

Schokbestendigheid 5000 g MEMS gyroscoop met RS422-interface en DC5V-vermogen voor hoogwaardige toepassingen

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

Productbeschrijving:

Traagheidsmeeteenheid KSIMU16495 is een traagheidsmeetapparaat voor huishoudelijk gebruik met hoge prestaties, klein formaat en hoge overbelastingsweerstand. Gyroscoop-nul-voorspanningsstabiliteit 0,5°/u (Allan), accelerometer nul-voorspanningsstabiliteit 10 µg (Allan). Het kan worden gebruikt voor nauwkeurige navigatie, controle en dynamische meting van wapens. Deze serie producten maakt gebruik van uiterst nauwkeurige MEMS-traagheidsapparaten, met hoge betrouwbaarheid en hoge robuustheid, en kan nauwkeurig de hoeksnelheid en versnellingsinformatie van de bewegende drager meten in ruwe omgevingen.

De traagheidsmeeteenheid KSIMU16495 met ingebouwde drie-assige gyroscoop en drie-assige versnellingsmeter wordt gebruikt om de drie-assige hoeksnelheid en drie-assige versnelling van de vervoerder te meten. Via de seriële poort volgens het conventie communicatieprotocol outputfoutcompensatie (inclusief temperatuurcompensatie, verkeerde uitlijning van de installatie Hoekcompensatie, niet-lineaire compensatie, enz.) gyroscoop, accelerometergegevens en ingebouwde drie-assige magnetische sensor, druksensor.

Functies:

MEMS-traagheidsnavigatie met hoge precisie
Ondersteuning van dynamische snelle uitlijning
Hoge bandbreedte, hoge gegevensupdatesnelheid
1 kanaal SPI
Klein formaat, licht van gewicht
Solide en betrouwbaar
Volledig compatibel met een vreemd traagheidsmeetsysteem met 10 vrijheidsgraden

Technische parameters:

Parameter		Testconditie	MIN	TYP	MAX	Uints
Voedingsparameter
Spanning			3.0	3.3	3.6	V
Vermogensdissipatie					1.5	W
Rimpeling		PP			100	mV
Pproductprestaties
Gyroscoop	Bereik		±400	±450		graden/s
	stabiliteit zonder bias	Allan		0,8		graden /u
	willekeurige wandeling			0,06		graden /√u
	Herhaalbaarheid zonder bias	−40°C ≤ TA ≤ +85°C		0,1	0,2	graden/s
	Herhaalbaarheid van schaalfactoren	−40°C ≤ TA ≤ +85°C		0,1	1	%
	Niet-lineariteit van schaalfactoren	FS=450 º/s		0,1	0,2	%FS
	Bandbreedte				400	Hz
Versnellingsmeter	Bereik			±10		G
	stabiliteit zonder bias	Allan		0,01		mg
	willekeurige wandeling			0,02	0,02	m/s/√u
	Herhaalbaarheid zonder bias	−40°C ≤ TA ≤ +85°C		±2		mg
	Herhaalbaarheid van schaalfactoren	−40°C ≤ TA ≤ +85°C		0,5	1	%
	Niet-lineariteit van schaalfactoren			0,1		%FS
	Bandbreedte				200	Hz
Magnetometer	Dynamisch meetbereik		±2,5			gauss
	Oplossing			120		uGauss
	Geluidsdichtheid			50		uGauss
	Bandbreedte			200		Hz
Barometer	Drukbereik		450		1100	mbar
	Oplossing			0,1		mbar
	Absolute meetnauwkeurigheid			1.5		mbar
Communicatie-interface	Eén SPI	Baudsnelheid			15	MHz
Structurele kenmerken	Maat		44×47×14	mm	Maat
Structurele kenmerken	Gewicht		50	G	Gewicht
betrouwbaarheid	MTBF			20000		H
betrouwbaarheid	doorlopende werkuren			120		H
Omgeving
Bedrijfstemperatuur			-40		75	℃
bewaartemperatuur			-45		85	℃
trillingen			10~2000Hz, 3g
Invloed			30 g, 11 ms
Overbelasting		(Half-sinus 0,5 msec)	1000g

Afmetingen:

Hoge-precisie MEMS-inertiaal meetapparaat met een spanning van 3,0 tot 3,6 V en SPI van 15 MHz voor voertuignavigatie 0

Coördinatensysteemdefinitie:

Het coördinatensysteem van de gyroscoop en versnellingsmeter is gedefinieerd zoals weergegeven in de onderstaande afbeelding, waarbij de pijlrichting positief is.

Hoge-precisie MEMS-inertiaal meetapparaat met een spanning van 3,0 tot 3,6 V en SPI van 15 MHz voor voertuignavigatie 1

Gegevens lezen en schrijven:

De KSIMU16495 is een automatisch sensorsysteem dat automatisch activeert wanneer er een actieve voeding aanwezig is. Nadat het initialisatieproces is voltooid, begint het met het bemonsteren, verwerken en laden van gekalibreerde sensorgegevens in het uitvoerregister, dat toegankelijk is via de SPI-poort. De SPI-poort is meestal verbonden met de compatibele poort van de ingebouwde processor; het aansluitschema wordt weergegeven in de volgende afbeelding. Vier SPI-signalen ondersteunen synchrone seriële datatransmissie. In de standaardfabrieksconfiguratie levert de DIO2-pin een data-gereed-signaal; Wanneer er nieuwe gegevens beschikbaar zijn in het uitvoergegevensregister, wordt de pin op hoog niveau.

Hoge-precisie MEMS-inertiaal meetapparaat met een spanning van 3,0 tot 3,6 V en SPI van 15 MHz voor voertuignavigatie 2

Algemene hostprocessor SPI-instellingen:

Processorinstellingen	Uitleggen
Gastheer	KSIMU16495 wordt gebruikt als slave-machine
SCLK ≤ 15 MHz	Maximale seriële kloksnelheid
SPI-modus 3	CPOL = 1 (polariteit), CPHA = 1 (fasepositie)
MSB-prioriteitsmodus	Volgorde
16-bits modus	Schuifregister/datalengte

SPI-communicatie:

Als de vorige opdracht een leesverzoek is, ondersteunt de SPI-poort full-duplexcommunicatie en kan de externe processor naar DIN schrijven terwijl hij de DOUT leest, zoals hieronder weergegeven.

Hoge-precisie MEMS-inertiaal meetapparaat met een spanning van 3,0 tot 3,6 V en SPI van 15 MHz voor voertuignavigatie 3

SPI-lees-schrijftiming

Sensorgegevens lezen

KSIMU16495 start en activeert automatisch pagina 0 voor toegang tot het dataregister. Na toegang tot andere pagina's moet 0x00 naar het PAGE_ID-register (DIN = 0x8000) worden geschreven om pagina 0 te activeren, klaar voor daaropvolgende gegevenstoegang. Voor een enkele registerleesbewerking zijn twee 16-bits SPI-cycli nodig. In de eerste cyclus wordt de bittoewijzingsfunctie in figuur 1 gebruikt om te verzoeken om het lezen van de inhoud van een register; In de tweede cyclus wordt de inhoud van het register via DOUT uitgevoerd. Het eerste cijfer van het DIN-commando is 0, gevolgd door het hoge of lage adres van het register. De laatste 8 bits zijn irrelevante bits, maar SPI heeft de volledige 16 SCLKS nodig om het verzoek te ontvangen. De volgende afbeelding toont twee opeenvolgende registerlezingen, eerst DIN = 0x1A00, waarbij de inhoud van het Z_GYRO_OUT-register wordt opgevraagd, en vervolgens DIN = 0x1800, waarbij de inhoud van het Z_GYRO_LOW-register wordt opgevraagd.

Hoge-precisie MEMS-inertiaal meetapparaat met een spanning van 3,0 tot 3,6 V en SPI van 15 MHz voor voertuignavigatie 4

Voorbeeld van een SPI-leesbewerking

Geheugentoewijzing gebruikersregister (N.v.t. betekent niet van toepassing)

R/W	PAGE_ID	Adres	Standaard	Beschrijving registreren
R/W	0x00	0x00	0x00	Pagina-identiteit
R	0x00	0x0E	N.v.t	Temperatuur
R	0x00	0x10	N.v.t	X-as gyroscoopuitgang, lage byte
R	0x00	0x12	N.v.t	X-as gyroscoopuitgang, hoge byte
R	0x00	0x14	N.v.t	Y-as gyroscoopuitgang, lage byte
R	0x00	0x16	N.v.t	Y-as gyroscoopuitgang, hoge byte
R	0x00	0x18	N.v.t	Z-as gyroscoopuitgang, lage byte
R	0x00	0x1A	N.v.t	Z-as gyroscoopuitgang, hoge byte
R	0x00	0x1C	N.v.t	X-as versnellingsmeteruitgang, lage byte
R	0x00	0x1E	N.v.t	X-as versnellingsmeteruitgang, hoge byte
R	0x00	0x20	N.v.t	Y-as versnellingsmeteruitgang, lage byte
R	0x00	0x22	N.v.t	Y-as versnellingsmeteruitgang, hoge byte
R	0x00	0x24	N.v.t	Z-as versnellingsmeteruitgang, lage byte
R	0x00	0x26	N.v.t	Z-as versnellingsmeteruitgang, hoge byte
R	0x00	0x28	N.v.t	X-as magnetisch, hoge byte
R	0x00	0x2A	N.v.t	Y-as magnetisch, hoge byte
R	0x00	0x2C	N.v.t	Z-as magnetisch, hoge byte
R	0x00	0x2E	N.v.t	Luchtdrukuitgang, lage byte
R	0x00	0x30	N.v.t	Luchtdrukuitgang, lage byte
R/W	0x03	0x00	0x00	Pagina-identiteit
R/W	0x03	0x06	0x000D	Controle, I/O-pinnen, functiedefinitie
R/W	0x03	0x08	0x00X0	Besturing, I/O-pinnen, universeel
R/W	0x04	0x00	0x00	Pagina-identiteit
R	0x04	0x20	/	serienummer

transformatie formule

Huidige temperatuur = 25+ TEMP UIT*0,00565

	X_GYRO_OUT	X_GYRO_LOW
Voorbeeld van een X-as-gyro	1LSB=0,02°/S	Het gewicht van de MSB is 0,01°/S, en het gewicht van de volgende bits is de helft van dat van de voorgaande bits
Voorbeeld van een X-as-gyro	0,02*X_GYRO_OUT	0,01MSB+0,005.......

Y-as De Z-as-gyro wordt op dezelfde manier berekend als de X-as-gyro.

	X_ACCL_OUT	X_ACCL_LOW
Voorbeeld van een X-as accelerometer	1LSB=0,8 mg	Het gewicht van MSB is 0,4 mg en het gewicht van elk volgend bit is de helft van dat van het vorige bit
Voorbeeld van een X-as accelerometer	0,8*X_ACCL_OUT	0,4MSB+0,2.......

Y-as De Z-as accelerometer wordt op dezelfde manier berekend als de X-as accelerometer.

	X_MAGN_OUT
X-as magnetometer	1LSB=0,1 mGauss
X-as magnetometer	0,1*X_MAGN_OUT

Y-as Z-as magnetometer wordt op dezelfde manier berekend als de X-as magnetometer

	BAROM_OUT	BAROM_LOW
Barometrisch voorbeeld	1LSB=40 ubar	Het gewicht van MSB is 20ubar, en het gewicht van elk volgend bit is de helft van dat van het vorige bit
Barometrisch voorbeeld	40*BAROM_OUT	20MSB+10.......

Opmerking: gyroscoop, versnellingsmeter en magnetometer zijn verdeeld in respectievelijk hoog 16 bit en laag 16 bit, berekend om het eindresultaat toe te voegen

Elektrische interface:

Hoge-precisie MEMS-inertiaal meetapparaat met een spanning van 3,0 tot 3,6 V en SPI van 15 MHz voor voertuignavigatie 5

Hoge-precisie MEMS-inertiaal meetapparaat met een spanning van 3,0 tot 3,6 V en SPI van 15 MHz voor voertuignavigatie 6

Pinnummer	naam	type	beschrijven
10,11,12	VDD	Stroom
13,14,15	GND	Stroom aarde
7	DIO1	Invoer/uitvoer	Universele I/O, configureerbaar
9	DIO2	Invoer/uitvoer
1	DIO3	Invoer/uitvoer
2	DIO4	Invoer/uitvoer
3	SPI-CLK	Invoer	De SPI master/slave-modus is configureerbaar. De standaardmodus is slaaf
4	SPI-MISO	Uitvoer
5	SPI-MOSI	Invoer
6	SPI-CS	Invoer
8	RST	Invoer	Restauratie
23	VDDRTC	Voeding	/
16~21,24	NC	Reserve speld	Voorbehoud van de fabrikant
