Productdetails:
Plaats van herkomst: China (Mainland)
Merknaam: Kacise
Certificering: certificate of explosion-proof, CE
Modelnummer: KSMIT3
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Verpakking Details: each unit has individual box and all boxes are packed in standard packages or customers requests available
Levertijd: 5-8 working days
Betalingscondities: T/T, Western Union, MoneyGram
Levering vermogen: 1000 Pieces per Week
Contact
Gedetailleerde productomschrijving
Voor de toepassing van de onderstaande definitie:: 2 graden (rms) Rol-/pitch nauwkeurigheid (dynamisch): 1deg (rms)
Niet-lineariteit: 0,1% Bandbreedte (-3 dB): 180
Scale Factor variatie: 0.05% In-run biasstabiliteit: 0.1mg
Ruisdichtheid: 200 μg/√Hz Uitgangsfrequentie: 100hz@230400 Baud Rate
Hoog licht:

Koersnauwkeurigheid 2.0 graden Gyro Sensor

,

houdingsnauwkeurigheid 2 graden Gyro Sensor

Productbeschrijving

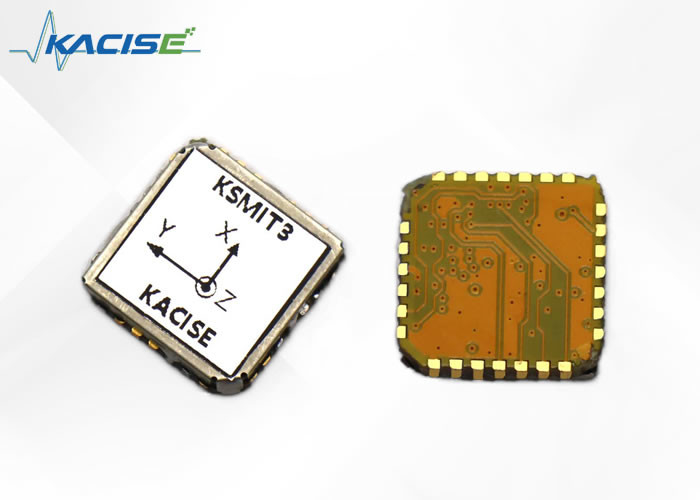

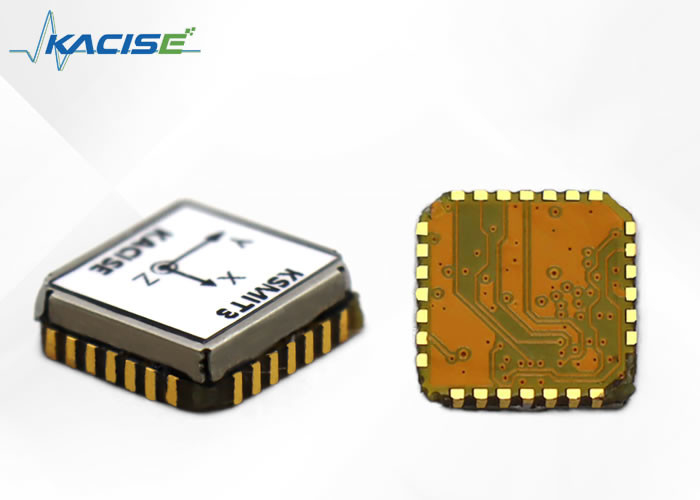

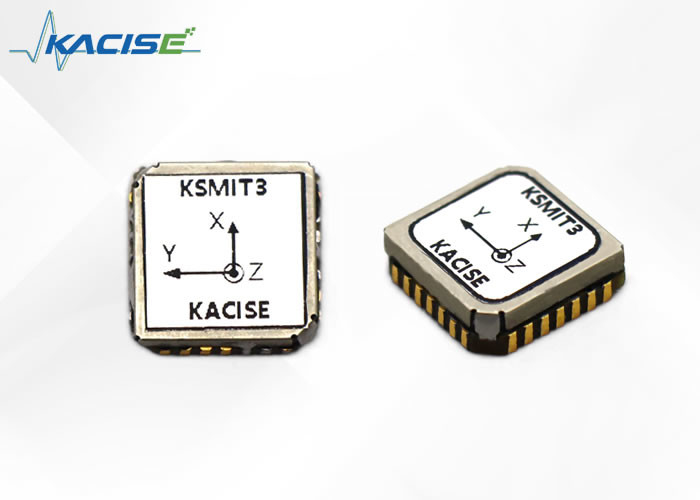

KSMIT3: Een zelfstandig systeem voor het bepalen van de houding en het verwijzen naar de houding

KSMIT3 is een state-of-the-art houding kop en referentiesysteem dat als een volledig functionele zelfstandige module.Dit maakt het gemakkelijk te integreren in elk systeem..

Dit innovatieve systeem beschikt over een volledig gedocumenteerd en industrie-standaard communicatieprotocol, waarmee gegevensberichten kunnen worden aangepast aan de frequentie, het uitvoerformaat en de gegevens.Het signaal wordt volledig op het bord verwerkt.Deze functie maakt KSMIT3 ideaal voor gebruik in eenvoudige MCU-besturingsomgevingen.

KSMIT3 heeft een hoge nauwkeurigheid onder dynamische omstandigheden met een flip- en pitch-nauwkeurigheid van 1 graad RMS, evenals een afbuigingsnauwkeurigheid van 2 graden RMS.waardoor het perfect is voor gebruik bij de controle en stabilisatie van elk object of navigatie, zoals drones.



Kenmerken



● Volledige prestaties AHRS op 12,1 x 12,1 mm modules

● Flip/pITch nauwkeurigheid (dynamisch) 1,0 graden

● Koersnauwkeurigheid 2,0 graden

● Zeer lage eisen aan de hoofdverwerker

● Een uniforme interface voor de gehele levenscyclus van het product

● Klein vermogen (45 mW bij 3,0 V)

● Compatibel met PLCC28 PCB's (12,1 x 12,1 x 2,6 mm)



Technische parameters





Artikel 1 Parameters (typische waarden)
HOOFSTELLING PUNCTIViteit Voor de toepassing van de onderstaande definitie: 2 graden (rms)
Rol-/pitch nauwkeurigheid (dynamisch) 1 graad (rms)
Gyroscopen Volledige schaal ± 2000°/s
In-run biasstabiliteit 10°/h
Niet-lineariteit 00,1%
Scale Factor variatie 0.05%
g-gevoeligheid 0.1°/s/g
Ruisdichtheid 0.01o/s/√Hz
Bandbreedte (-3 dB) 180 Hz
Accelerometers Volledige schaal ± 16 g
In-run biasstabiliteit 0.1 mg
Niet-lineariteit 00,5%
Scale Factor variatie 0.05%
Ruisdichtheid 200 μg/√Hz
Bandbreedte (-3 dB) 180
Magnetometer Volledige schaal 6 gauss
Niet-lineariteit 00,1%
Resolutie 120uguss
Ruis (rms) 50 gauss
Interfaces Voerspanning 3.3v DC
seriepoortcommunicatie TTL
Uitgangsfrequentie 100hz@230400 baud-snelheid



Referentiekaders

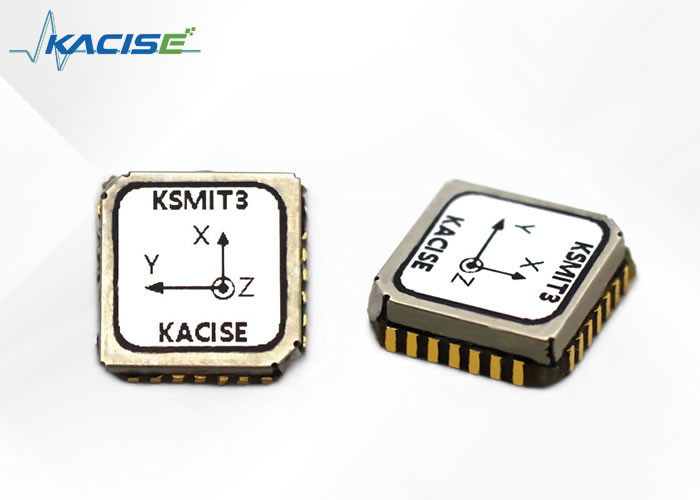

De KSMIT3 gebruikt een rechtshandige coördinaten en het standaardsensorframe is gedefinieerd zoals weergegeven in figuur 13.Zie de handleiding Hardware-integratieEen aantal van de meest gebruikte gegevensuitgangen met hun uitgangscoördinaten zijn in figuur 1 weergegeven.

Gyrosensor Hoofdnauwkeurigheid 2,0 graden Houdingsnauwkeurigheid 2 graden Yaw 1 graden Roll/Pitch Nauwkeurigheid 0,1% Niet-lineariteit 0Figuur 1 Vaste coördinatensysteem voor KSMIT3-module



Gebruikerscommunicatieprotocol



De baudrate is 115200bps, 230400bps en 460800bps. Data bit 8, stop bit 1, geen check bit. Hoge bytes komen eerst en lage bytes komen laatst.De standaard baudrate is 230400bps.

Aantal bytes Naam Type byte Magnifi-cation Bereik NietIT Beschrijving
1 tot 2 Frame Header U,2       0XAA 71
3 Frameformaat nummer Vaste waarde 3=0x03
4 Communicatiekaderlengte Vaste waarde 100=0x64
5 tot 13 Giro S3*3 1e-4 ± 838.8608 °/s X/Y/Z rechts/voor/boven
14 tot 22 Acc. S3*3 1e-5 ± 83.88608 g X/Y/Z rechts/voor/boven
23 tot 28 Magn S3*2 1e-2 ± 327.68 UT X/Y/Z rechts/voor/boven
29 tot 31 Hbar S1*3 1e-2 ±83886.08 mbar Barometer
32 Vlaggen U,1

BIT1-Magnetisch geldig merk 1- geldig

BIT2-Barometrische geldige vlag 1- Geldig

BIT3- GPS_exist

GPS-informatie uitgaan of niet

0- Geen GPS-informatie

1- GPS-informatie beschikbaar

BIT4-GPS-informatie Geldige vlag 1- Geldig

BIT5-8 Nulvullen

33 tot 40 Systeem gereserveerde woorden
41 tot 49 GPS_Vele/N/U S3*3 1e-4 ± 838.8608 m/s GPS Oost/Noord/Sky Speed
50 tot 60 GPS_Lon/Lan S2*4 1e-7 ± 214.7483648 ° GPS lengte/GPS breedtegraad
GPS_Hmsl S1*3 1e-2 ±83886.08 m GPS AltITude
61 tot 62 GPS_Headmot S1*2 1e-2 8 ± 327.6 ° GPS-richting
63 GPS_status U,1

BIT1~4-Aantal GPS-positiesatellieten (maximaal 15)

BIT5 -GPS-positiemerk 1 geldig

BIT6~8- GPS-positioneringstype

GPS_ Fixtype

0x00=Geen oplossing

0x01=Slechts voor de dood

0x02=2d Fix

0x03=3d-Fix

0x04=Gnss+Dood ontvangen gecombineerd

0x05=Tijd alleen oplossen

64 tot 65 GPS_Pdop U,2 1e-2
66 tot 71 Ins_Att S,2*2 1e-2 ± 327.68 ° Ptich ±90° Rollen ±180°
S1*2 655.36 ° Buigpunt ± 180°
72 tot 80 Vn S3*3 1e-4 ± 838.8608 m/s Vel_E/N/U
81 tot 89 Positie S2*4 1e-7 ± 214.7483648 ° Lange/breedte
S1*3 1e-2 ±83886.08 m AltITude
92 Modes en scenario's U,1

BIT1~4- Werkwijze

Align=1; Ins=2; Ahrs=3; Vg=4

BIT5~8- Werkscenario

1=Aan boord;2=Binnenshuis;3=Aan boord 4=Fixed Wing;5=Rotor

93~96 Reserve         Nul vullen
97~98 Temperatuur S,2 1e-2 ± 327.68 °C
99 Graaf. U,1
100 Controlecode         Som van alle tekens voor de check BIT


Pinconfiguratie

Gyrosensor Hoofdnauwkeurigheid 2,0 graden Houdingsnauwkeurigheid 2 graden Yaw 1 graden Roll/Pitch Nauwkeurigheid 0,1% Niet-lineariteit 1Figuur 2: Pinconfiguratie van de KSMIT3-module (boven)



Num. Naam Type Beschrijving
7 VDDIO Kracht Digitale voedingsspanning
8 GND
23 UART_RX UART-interface Gegevensinvoer van de ontvanger
24 UART_TX UART-interface Gegevensuitgang van de zender
25 GND
18 AUX_RX A Hulp-GNSS-interface Receivergegevensinvoer van GNSS-module
19 UX_TX Hulp-GNSS-interface Uitvoer van gegevens van de zender naar GNSS-module
20 SYNC_PPS Hulp-GNSS-interface Impulsen per seconde van GNSS-module



Parameterinstellingen



De standaardinstelling van het product is "continuous output" wanneer het wordt ingeschakeld en om parameters in te stellen, moet eerst het commando "stop output" worden verzonden.De gebruiker moet het apparaat aanzetten en opnieuw opstarten om automatisch over te schakelen naar de toestand van continue transmissie..

1 Stop-uitgang

Het stoppen van de output is om de standaardstand "continuous output" op stroom te schakelen naar de "parameter setting" -stand.

Gezonden naar: * PA ruimte GS01 ruimte STOP wagen terugkeer

Antwoord:

* PA-ruimte GS01-ruimte STOP-ruimte 0 wagen retour Mislukte

*PA ruimte GS01 ruimte STOP ruimte 1 wagen terugkeer succesvol

2 Werk scenario's opstellen

Het product moet de filterparameters schakelen volgens verschillende toepassingsscenario's. Werkscenario's omvatten auto gemonteerd, binnenshuis (schommeltafel), schip, vaste vleugel en rotor,met het standaard scenario aan boord voor aansturing.

Scene Switching is om de standaard "auto scène" te schakelen wanneer deze wordt ingeschakeld op de eigenlijke scène.

Stuur: * PA ruimte GS01 ruimte SCENES ruimte 1 wagen terugkeer

Antwoord:

* PA-ruimte GS01-ruimte SCENES-ruimte 1-ruimte 0 wagen terugkeer Mislukte

*PA ruimte GS01 ruimte SCENES ruimte 1 ruimte 1 koets terugkeer succesvol

Opmerking: De onderstreepte tekens omvatten 1-auto gemonteerd, 2-inrichting, 3-schip gemonteerd, 4-vaste vleugel, en 5-rotor optionele.

3 Instelling van het Baud-percentage

De standaard baud-snelheid is 230400bps, die kan worden ingeschakeld door commando's te sturen.

Stuur: * PA ruimte GS01 ruimte BAUD ruimte 1 wagen terugkeer

Antwoord:

* PA-ruimte GS01-ruimte BAUD-ruimte 1-ruimte 0 wagen retour mislukt

*PA ruimte GS01 ruimte BAUD ruimte 1 ruimte 1 wagen terugkeer succesvol

Opmerking: de inhoud van de onderstreepte tekens is facultatief 1-115200bps, 2-230400bps en 3-460800bps.

4 Herstellen van fabrieksinstellingen

Het herstellen van de fabrieksinstellingen omvat het instellen van de werkscene, frameformaat, baudrate, magnetische declinatie en magnetisch veldkalibratie op standaardwaarden.

Stuur: * PA ruimte GS01 ruimte RESET wagen terugkeer

Antwoord:

* PA-ruimte GS01-ruimte RESET-ruimte 0 wagen retour Mislukte

*PA ruimte GS01 ruimte RESET ruimte 1 wagen terugkeer succesvol

5 Instelling van de magnetische declinatiehoek

De standaard magnetische declinatie is 0, met positief magnetisch noordoosten en negatief magnetisch westen.

Stuur: * PA-ruimte GS01-ruimte MDEC-ruimte +/- XX.XX wagen terugkeer

Antwoord:

* PA-ruimte GS01-ruimte MDEC-ruimte 0 wagen retour Mislukte

*PA ruimte GS01 ruimte MDEC ruimte 1 wagen terugkeer succesvol

Opmerking: als de magnetische declinatiehoek -2,5 graden is, is de onderstreepte string -02.50; indien de magnetische declinatiehoek +1,5 graden is, is de onderstreepte string +01.50.

6 Kalibratie van het magnetisch veld

Bij de werking van magnetische sensoren kan IT onvermijdelijk worden beïnvloed door de interferentie van omringende elektromagnetische velden.die kan leiden tot verschillende graden van afwijking en vervorming van de magnetische veldsterkte van de as XYZ, gemeten door de magnetische sensorMagnetisch veld kalibratie is om zachte en harde magnetische interferentie te compenseren door algoritme leren van de omringende magnetisch veld omgeving.we raden ten zeerste aan dat na elke installatie en na veranderingen in de omgeving van het magnetisch veld een magnetisch veldkalibratie moet worden uitgevoerd.

Bij het kalibreren van het magnetisch veld moeten de omringende storende stoffen onveranderd blijven (d.w.z.Het product wordt in de loop van het productrotatieproces en de relatieve positie van het product in de verpakkingsruimte met het product gedraaid.De kalibratie vereist dat de gebruiker geen mobiele telefoons, magnetische kaarten, sleutels of metalen of aangedreven apparaten heeft die het elektromagnetische veld op zijn lichaam kunnen beïnvloeden.

Let op: Alleen binnen het beperkte interferentiebereik kan de magnetische veldkalibratie een compensatie-effect hebben.Het bereik van de magnetische sensor is ongeveer tussen plus en minus 1 GaussAls de magnetische veldinterferentie meer dan plus of minus 0,5 Gauss bedraagt, kan de magnetometer de verzadigingstoestand bereiken.die het compensatie-effect belemmertWanneer de kalibratie mislukt, geeft IT aan dat het probleem zich heeft voorgedaan.

2D-kalibratie

Opmerking: wanneer het product niet in 3D kan draaien, kan 2D-kalibratie worden gebruikt.2D-kalibratie kan via de interface of seriële poort worden voltooid door commando's uit te geven.

1. Aanvang van de kalibratie: Voordat de gebruiker de kalibratie uitvoert, wordt een

Stuur: * PA ruimte GS01 ruimte MCAL ruimte START wagen terugkeer

Antwoord:

* PA-ruimte GS01-ruimte MCAL-ruimte START-ruimte 0 wagen retour Mislukte

*PA ruimte GS01 ruimte MCAL ruimte START ruimte 1 wagen terugkeer succesvol

2 Stop kalibratie: horizontale rotatie starten voor meer dan 2 beurten, en na voltooiing verzenden

Stuur: * PA ruimte GS01 ruimte MCAL ruimte END wagen terugkeer

Antwoord:

* PA-ruimte GS01-ruimte MCAL-ruimte 0 wagen retour Mislukte

*PA ruimte GS01 ruimte MCAL ruimte 1 ruimte X: x.xx ruimte Y: y.yy wagen terugkeer Succesvol

Opmerking: Als de kalibratieresultaten van 0,90-1 worden weergegeven, wordt aangegeven dat de kalibratieresultaten goed zijn, terwijl > 1,1 of < 0,9 slecht zijn.

3. Resultaat van de kalibratie opslaan: Na gebruikerskalibratie moet u op basis van de kalibratieresultaten beslissen of u wilt opslaan.

Stuur: * PA ruimte GS01 ruimte MCAL ruimte SAVE wagen terugkeer

Antwoord:

* PA-ruimte GS01-ruimte MCAL-ruimte SAVE-ruimte 0 wagen retour Mislukte

*PA-ruimte GS01-ruimte MCAL-ruimte SAVE-ruimte 1 wagen terugkeer succesvol

4. Duidelijke kalibratie-resultaten: na de kalibratie besluit de gebruiker op basis van de kalibratie-resultaten of hij wil kalibreren.

Stuur: * PA ruimte GS01 ruimte MCAL ruimte CLEAR wagen terugkeer

Antwoord:

* PA-ruimte GS01-ruimte MCAL-ruimte CLEAR-ruimte 0 wagen retour Mislukte

*PA-ruimte GS01-ruimte MCAL-ruimte CLEAR-ruimte 1 wagen terugkeer succesvol



EenVerklaring van de Commissie

Miniatuurvliegtuigen

• Afleverdrones

• Video-drones

• Landbouwrv's

Machines en toestellen

• Satcom in beweging (SotM)

• bouwmachines

• Monitoring van schepen

Robotica

• Autonome landbouw

• Automatisering van magazijnen

• Robotarmen

Andere toepassingen

• Handtoestellen

• Voetgangersnavigatie

• VR/AR en HMD's

•navigatiehulp
