| Plaats van herkomst: | China (Verenigd Koninkrijk) |
| Merknaam: | Kacise |
| Certificering: | certificate of explosion-proof, CE |
| Modelnummer: | KSULR-100 |
| Min. bestelaantal: | 1 stuks |
|---|---|
| Verpakking Details: | elke eenheid heeft een individueel doosje en alle dozen zijn verpakt in standaardverpakkingen of op |
| Levertijd: | 5-8 werkdagen |
| Betalingscondities: | T/T, Western Union, MoneyGram |
| Levering vermogen: | 1000 stuks per week |
| Gegevensoverdracht: | 300bps 5,4Kbps | werkfrequentie: | CN470~510MHz EU863~870MHz US902~928MHz AS923~925MHz AU915~928MHz CT850MHz |
|---|---|---|---|
| Maximaal zendvermogen: | 19dBm | Maximumverbindingsbegroting: | 167 dB |
| Maximale ontvangstgevoeligheid: | -140 dBm (SF=12) | Lora-antenne: | Externe omni-directionele antenne |
| Communicatie-interface: | Communicatie-interface | Werktemperatuur: | -40°C+85°C |
| Werkvochtigheid: | 10% tot 95% RH (niet-condenserend) | Stroomvoorziening: | DC-invoer 5~24V en ingebouwde batterij (optioneel). |
| Batterijcapaciteit: | 3.6 V/19000 mAH | Slaapstroom: | ≤ 6 uA |
| Overdrachtsstroom: | ≤125mA | Ontvangstststroom: | ≤ 16 mA |
| Hoog licht: | Multiple input interfaces,Compact data acquisition box |
||

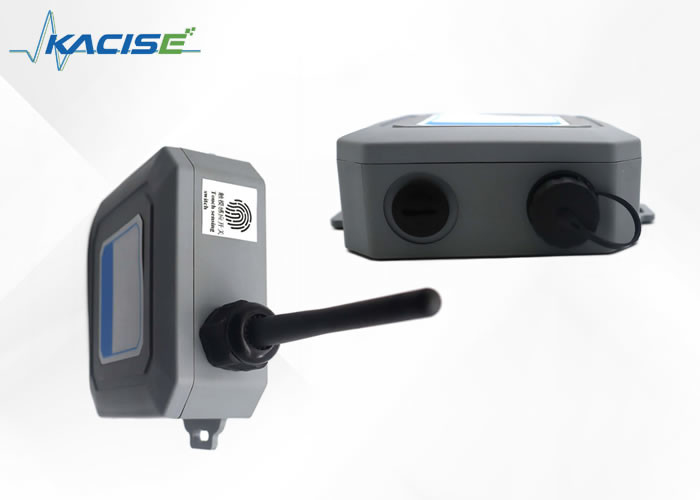

KSULR-100 universele LORA RTU is een multifunctionele sensordata-acquisitiebox die door ons bedrijf is gelanceerd voor slimme industrie, slimme landbouw en slimme gemeenschap.Het gebruikt het LoRaWAN-standaardprotocol, heeft SPI, UART, ADC, GPIO, I2C en andere communicatie-interfaces en meerdere invoerinterfaces, en de configuratie is flexibel.De beste keuze om de fragmentatie van de LoRa iot-toepassing op te lossen, is door verschillende sensoren gemakkelijk en snel met elkaar te verbinden, de sensordockingcyclus en de onderzoeks- en ontwikkelingskosten te verkorten en snel het netwerken en de schaal van sensoren te realiseren.De ingebouwde draadloze module gebruikt het netwerk om gebruikers te voorzien van draadloze datatransmissie over lange afstanden en met laag vermogen, en stuurt alle statusgegevens van sensoren in realtime naar de cloud-achtergrondbeheerserver om datastatistische analyses van het intelligente cloudplatform te realiseren .
De KSULR-100 universele LORA RTU-serie wordt gebruikt om de waarden van verschillende sensoren op het installatiepunt te verzamelen en de realtime gegevens naar het gecentraliseerde beheerplatform te uploaden via de ingebouwde draadloze transmissiemodule, wat handig is voor gebruikers om intelligent gecentraliseerd te zijn beheer, eenvoudige installatie en gemakkelijk onderhoud.Kan flexibel zijn in de paal, lampmast, gebouw binnen en buiten de muur, het dak van de paal, installatie aan de muur.Het is geschikt voor het bewaken van sensoren in dokinstallaties, magazijnen, landbouwkassen, computerruimtes, hydrologie en andere scenario's (bijv. waterdruksensor, vloeistofniveausensor, vloeistofstroomsensor, waterdompelsensor, temperatuursensor, vochtigheidssensor, lichtsensor, PM2 .5, hoeksensor, windsnelheidssensor, enz.), bereik uniforme toegang, uniforme gegevensverzameling en flexibele uitbreidingsmogelijkheden.
| project | Prestatie-indicatoren | |
| Draadloze prestaties | Overdrachtssnelheid | 300 bps ~ 5,4 Kbps |
| Werk frequentie | CN470 ~ 510 MHz | |
| EU863~870MHz | ||
| US902~928MHz | ||
| AS923~925MHz | ||
| AU915~928MHz | ||
| CT850MHz | ||
| Maximaal zendvermogen | 19 dBm | |
| Maximaal linkbudget | 167dB | |
| Maximale ontvangstgevoeligheid | -140dBm(SF=12) | |
| LoRa-antenne | Externe omnidirectionele antenne | |
| Communicatie-interface | UART,SPI,I2C,GPIO,ADC,RS485 | |
| Werkomgeving | Bedrijfstemperatuur | -40℃~+85℃ |
| Luchtvochtigheid regelen | 10%~95%RH (niet-condenserend) | |
| Stroomvoorziening | Voedingsmodus | DC 5~24V ingang en ingebouwde batterij (optioneel). |
| Batterij capaciteit | 3,6 V/19000 mAh | |
| stroom | Slaapstroom | ≤6uA |
| Stroom doorgeven | ≤125mA | |
| Ontvang stroom | ≤16mA | |
De parameters kunnen op aanvraag worden ingesteld volgens de fabrieksinstructies en kunnen worden gebruikt na ontvangst van het omleidings LoRaWAN-basisstation
6.1KSULR-100 Algemeen LORA RTU parameterinstelling
KSULR-100 universele LORA RTU is aangesloten om parameters in te stellen via een USB-TTL-kabel (door uzelf gekocht).Na het verwijderen van de zachte plug aan de achterkant van de acquisitiebox met een pincet en het verwijderen van de schroef, wordt de schaal geopend en aangesloten zoals weergegeven (RXD en TXD cross connect, dat wil zeggen dat RXD van de USB-TTL-kabel is aangesloten op TXD van de acquisitiebox, TXD is verbonden met RXD van de acquisitiebox, en TXD is verbonden met RXD van de acquisitiebox. De VCC is kortgesloten met de 3V3 met de kortsluitkap en de GND is verbonden met de GND van de acquisitiebox.
6.1.1 Moederbord 485-functie inschakelen
open de sensorbox-configuratietool > Selecteer de overeenkomstige com> Baudrate 9600> Klik op Openen om de seriële poort te openen > Klik op AN201> Functie selecteren> Voer c in het vak in na AT+FUNMODE= en klik vervolgens op AT+FUNMODE= OK verschijnt op het linksonder om voltooiing aan te geven
6.1.2 Wijzig de baudsnelheid van de sensorcommunicatie-interface
Klik op het vakje na UART>AT+UART1CFG, voer 9600> in en selecteer vervolgens 8n1.Klik op OK onder AT+UART1CFG om voltooiing aan te geven
6.2Stel de sensorqueryparameters en de querytijd in
(De fabrieksinstelling verzamelt elke 30 minuten gegevens, en de toename van de queryfrequentie zal het stroomverbruik doen toenemen).
Klik op AN201> Klik op RS485> Klik op AT+TRANS485MODE= achterste omgekeerde driehoek selecteer polling> klik op AT+TRANS485MODE= stel parameters in, ok> Voer 1800 in het vak in na AT+SAMPLEDATATIM= > Klik op AT+SAMPLEDATATIM= Stel parameters in, ok> Enter 8 in het vak na AT+REQDATA= > Voer 0103010000030437 in in het vak na 8> Klik op AT+REQDATA= stel parameters in, ok> AT+RESPONSETIM= voer 10000 in in het vak na AT+RESPONSETIM= (voedingstijd voor sensor tijdens elke query, te kort kan ertoe leiden dat de juiste gegevens niet worden verkregen)> Klik op AT+ responsetim = stel parameters in, ok> klik op AT+REBOOT verschijnt linksonder.Nadat de zoemer drie keer klinkt, betekent dit dat het netwerk succesvol is ingevoerd en dat de gegevens op de achtergrond kunnen worden bekeken.
6.3 Omleiden de LoRaWAN basisstation
Om ervoor te zorgen dat de pakketten van het LoRaWAN-basisstation naar de opgegeven LoRa-server worden verzonden, is het noodzakelijk om het serveradres voor het basisstation te configureren.
Open de Chrome-browser, voer het IP-adres van het LoRaWAN-basisstation in (192.168.10.99 voor dit voorbeeld), voer vervolgens de gebruikersnaam en het wachtwoord in (gebruikersnaam = gast, wachtwoord = rimelink voor dit voorbeeld) en open de webconfiguratiepagina zoals hieronder weergegeven .
Klik vervolgens op LoRaWAN-serverconfiguratie > Serveradres > voer het IP-adres in (lorawan.timeddd.com /b19>) > OK.Zoals weergegeven in de onderstaande afbeelding
6.4Log in op de achtergrond om gegevens te bekijken
Log in op http://lorawan.timeddd.com/unit/ULogin.aspx,
rekeningnummer: 19240527
wachtwoord: beheerder @ 666666
Nadat u bent ingelogd, klikt u op de gegevensoptie van het bijbehorende ID-apparaat om de bijbehorende gegevens te bekijken, en de fabrieksinstelling om gegevens elke 30 minuten te verzenden
De ID-locatie wordt weergegeven in de afbeelding
De verkregen gegevens zijn als volgt (in hexadecimaal): de afstandseenheid is 0,1 mm onder 6 m, de bereikeenheid is mm boven 6 m en de temperatuureenheid is ° C. De 90e byte is de vloeistofniveauwaarde en de 11e byte byte is de temperatuurwaarde.In dit geval is de vloeistofniveauwaarde 08E3, de eenheid mm en de temperatuurwaarde 001B.Wanneer de sensor wordt omgezet naar een decimaal getal, meet hij het vloeistofniveau tot 2275 mm en de temperatuur tot 27 ℃.

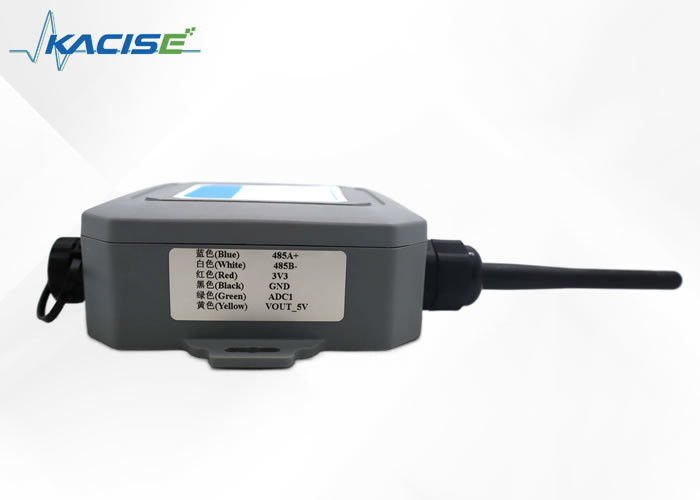

KSULR-100 universele LORA RTU zijn allemaal 485 uitgaand, die kunnen worden aangesloten op het label op de sensor volgens de acquisitiebox.
7.1Installatie
7.1.1 Voorzorgsmaatregelen
Om schade aan apparatuur veroorzaakt door onjuiste installatie en constructie te voorkomen, dient u de volgende voorzorgsmaatregelen te volgen:
7.1.2Bereid het installatiehulpmiddel voor
Er zijn geen installatiegereedschappen meegeleverd voor de installatie van apparatuur.Bereid de volgende installatietools voor op basis van de daadwerkelijke installatieomgeving
7.1.3Apparatuur binneninstallatie
Wandmontage
Plaats eerst de multifunctionele box plat op de montagepositie aan de muur en gebruik een marker om het installatiegat te markeren.Ten tweede wordt de slagboor (boor is 8 mm) gebruikt om gaten te maken in de muurmarkeringspositie, en wordt de rubberen huls weer in het gat geplaatst.De hamer wordt gebruikt om op de rubberen huls te slaan, zodat de rubberen huls geheel in het installatiegat valt.Tenslotte wordt de schroef met afstandsstuk gebruikt om de multifunctionele box aan de muur te bevestigen.
Methode voor paalmontage
Gebruik eerst de bevestigingsschroeven om de achterplaat aan de achterkant van de multifunctionele box te bevestigen, en ten tweede, gebruik de ring om door het gat in de achterplaat aan de achterkant van de multifunctionele box te gaan; Wikkel de ring opnieuw om de paal, Gebruik ten slotte een kleine schroevendraaier om de ring stevig vast te zetten en de installatie is voltooid.
7.1.4Buiteninstallatie van apparatuur
Beschrijving van het datacommunicatieformaat
| Poort | OP NEER | Laadvermogen | Beschrijving/opmerkingen | ||
| Sensortype | Frame type | data formaat | |||
| 43 | OMHOOG | 0x04 | 0x01 | ADC |
3 bytes: De batterijspanning van de eerste byte, de hoogste bit is 0 voor normale spanning, 1 voor lage spanning, de onderste 7 bits voor spanningswaarde, de werkelijke waarde moet worden gedeeld door 10, zoals 0x21 voor 3,3 V, normale spanning, 0x9F voor 3,1 V, lage spanning; De 2-3 bytes aan ADC-gegevens nemen 2 bytes in beslag en de gerapporteerde waarde moet worden gedeeld door 1000, zoals 0xce4 voor 3,3 V |
| 43 | OMHOOG | 0x04 | 0x02 | IIC |
N+1 bytes: De batterijspanning van de eerste byte, de hoogste bit is 0 voor normale spanning, 1 voor lage spanning, de onderste 7 bits voor spanningswaarde, de werkelijke waarde moet worden gedeeld door 10, zoals 0x21 voor 3,3 V, normale spanning, 0x9F voor 3,1 V, lage spanning; 2-N+1 byte IIC-gegevens N bytes zijn hetzelfde als het aantal geconfigureerde leesregisters |
| 43 | OMHOOG | 0x04 | 0x03 | RS485 |
N+1 bytes De batterijspanning van de eerste byte, de hoogste bit is 0 voor normale spanning, 1 voor lage spanning, de onderste 7 bits voor spanningswaarde, de werkelijke waarde moet worden gedeeld door 10, zoals 0x21 voor 3,3 V, normale spanning, 0x9F voor 3,1 V, lage spanning; De 2-N+1 byte RS485-gegevens komen overeen met de gegevens die door de sensor naar het apparaat worden verzonden |
| 43 | OMHOOG | 0x04 | 0x04 | temperatuur |
3 bytes: De batterijspanning van de eerste byte, de hoogste bit is 0 voor normale spanning, 1 voor lage spanning, de onderste 7 bits voor spanningswaarde, de werkelijke waarde moet worden gedeeld door 10, zoals 0x21 voor 3,3 V, normale spanning, 0x9F voor 3,1 V, lage spanning; 2-3 bytes temperatuurgegevens De hoogste bit van de twee bytes, 0: normaal, 1: alarm;Het laagste 15-bits gehele getal met teken, de hoogste byte eerst, de werkelijke waarde moet worden gedeeld door 100 (97E6 geeft bijvoorbeeld een alarm aan, de temperatuur is 61,18 ° C, of 6FED geeft geen alarm aan. De temperatuur is -41,15 ° C) |
7.2Opslag en transport
1, het product moet worden opgeslagen in -40 ℃ ~ + 80 ℃, de relatieve vochtigheid is niet meer dan 90%, geventileerd, droog, geen corrosief gasmagazijn.
Het product is verpakt in één verpakking met het certificaat en de handleiding.Sterke botsingen zijn ten strengste verboden tijdens transport
7.3Garantievoorwaarden
Gebruikers in strikte overeenstemming met de instructies, de juiste bedrading, installatie, onderhoud van de behuizing, dit product gratis garantie voor 1 jaar.
De volgende omstandigheden vallen niet onder de garantie:
1. Demonteer de printplaat en zijn componenten;
2. bliksem of sterke elektriciteit in het systeem, het circuit doorgebrand;
3. de voedingsspanning overschrijdt de grenswaarde, de printplaat is doorgebrand;
4. water in de elektriciteitskast of andere vreemde voorwerpen;
5. Verkeerde selectie, overschrijding van het toepassingsgebied van het product;
6. Een bepaald deel van de sensor of de hele machine is gewond of beschadigd.
