Plaats van herkomst: | China (Verenigd Koninkrijk) |
Merknaam: | Kacise |
Certificering: | certificate of explosion-proof, CE |
Modelnummer: | LoRa Gateway |
Min. bestelaantal: | 1 stuks |
---|---|
Verpakking Details: | elke eenheid heeft een individueel doosje en alle dozen zijn verpakt in standaardverpakkingen of op |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | T/T, Western Union, MoneyGram |
Voedingsspanning: | 12V | Werkspanning: | 5V |
---|---|---|---|
Werkende Stroom: | 562 mA | Ethernet-snelheid: | 100Mbps |
Frequentiebereik: | 490 / 868 / 915MHz | Rf brengt Macht over: | 17 dBm |
Frequentie van emissie versus temperatuur: | ± 3 ppm | Transmissievermogen versus temperatuur: | ±3dB |
Werktemperatuur: | -10~+60℃ | ESD: | 8 000 V |
Grootte van het chassis van het basisstation (exclusief antenne): | 155*151*38 mm | ||
Hoog licht: | lager energieverbruik LoRa-gateway,ADR LoRa-gateway,12V LoRa-gateway |

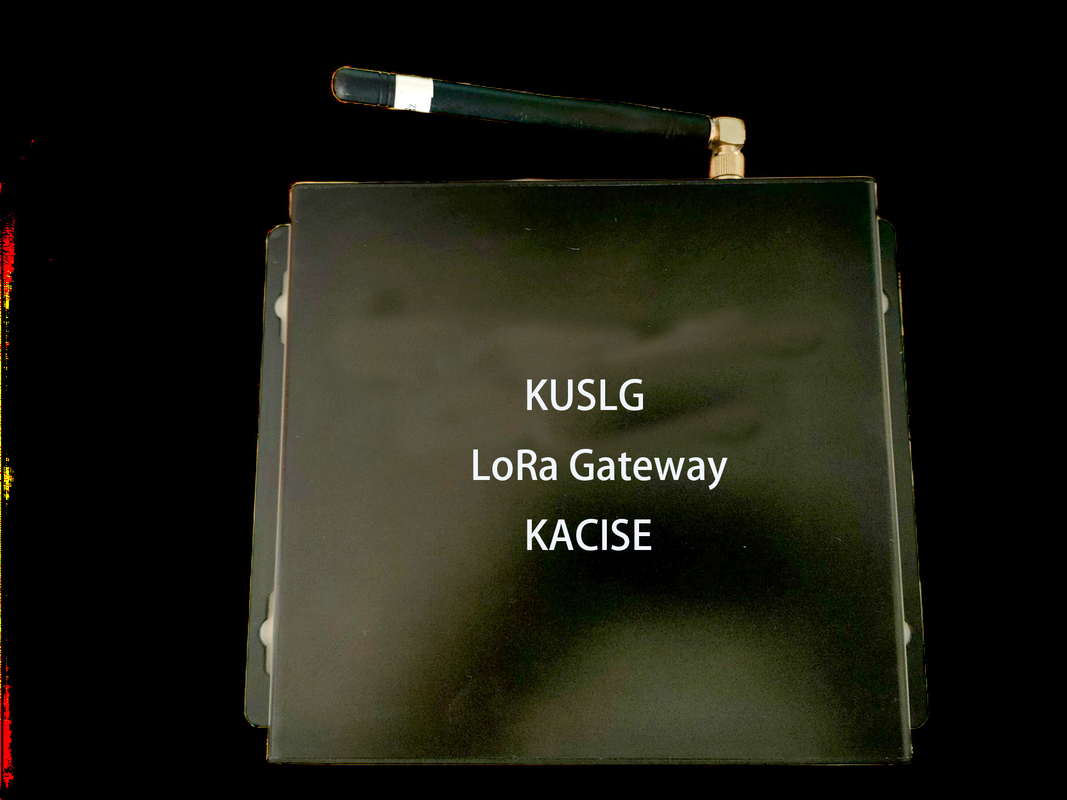

LoRa Gateway
1.Inleiding
LoRa is een draadloze spreidspectrumcommunicatietechnologie en LoRaWAN is een op LoRa gebaseerd communicatieprotocol.
Zoals in de bovenstaande figuur wordt weergegeven, definieert LoRaWAN Node, Gateway en Server,een totaal van 3 entiteiten, tegelijkertijd definieert het communicatie-interface tussen entiteiten,Het is de bedoeling van de Commissie om de in het kader van het programma voor de ontwikkeling van de Europese markt te ontwikkelen., het LoRaWAN-protocol (momenteel is de laatste versie V1.0.2) en de frequentiebanden van de verschillende landen (regio's) worden vermeld.
LoRaWAN is een van de industriestandaarden geworden voor het Internet of Things met zijn "standaard, open, gratis en veilig",En men denkt dat het net zo succesvol zal zijn als het IP-protocol van 30 jaar geleden..
2.Kenmerken
3.Technische specificaties
Parameterposten |
Test voorwaarden |
Minimaal | Typisch | Maximaal | Eenheid | |
Algemene elektrische parameters | Voerspanning | 9 | 12 | 24 | V | |
Werkspanning | ARM+SX1302 | 4.75 | 5 | 5.25 | V | |
Werkstroom | 450 | 562 | 900 | mA | ||
Elektrische kenmerken van de module-interface |
Ethernet snelheid |
10M | 100 miljoen | bps | ||
Isolatie Spanning sterkte |
Leckage stroom < 5 mA, temperatuur < 95% |
2.5K | VDC | |||
LoRa RF-parameters | Frequentiebereik | 490 / 868 / 915 | MHz | |||
RF-zendvermogen | 6 | 17 | 27 | dBm | ||
Modulatie | Modulatie van het verspreid spectrum | |||||
Frequentie van emissie versus temperatuur |
-40 tot +85°C | ±3 | ppm | |||
Transmissievermogen vs. temperatuur |
±3 | dB | ||||
Maximale bedrijfsomstandigheden |
Werken temperatuur |
- 10 | +60 | °C | ||
ESD | 8000 | V | ||||
Grootte van het chassis van het basisstation (exclusief antenne) | 155*151*38 | mm |
4Energievoorziening en installatie
Zoals in de onderstaande figuur wordt weergegeven, gebruikt u de "12V Power Adapter" (gateway-accessoire) om de "Gateway" te activeren en verbindt u via de "Router" met het internet/intranet.
5.Afmetingen
6.Inhoud en frequentie
6.1 Vermogen van de frequentiegevoeligheid
Zoals in de onderstaande tabel wordt weergegeven, ondersteunt het basisstation 6 communicatiesnelheden.Hoe hoger de snelheid, hoe dichter de effectieve communicatieafstand en hoe lager de snelheid,hoe langer de effectieve communicatieafstand.
SF | Gegevenssnelheid (bps) | Gevoeligheid (dBm) | Afstand (km) | 10 Bytes nuttige lading Tijd in de lucht |
7 | 5469 | - 130 dollar.0 | 2 | 65 |
8 | 3125 | - 132.5 | 4 | 100 |
9 | 1758 | - 135.0 | 6 | 200 |
10 | 977 | - 137.5 | 8 | 370 |
11 | 537 | - 140. - Wat?0 | 11 | 740 |
12 | 293 | -142. -Hoezo?5 | 14 | 1400 |
Om het gebruik te vereenvoudigen, wordt de communicatie snelheid dynamisch ingesteld door de server, en de regels zijn: het knooppunt dicht bij het basisstation en het signaal is goed, de hoge snelheid wordt aangenomen,en het knooppunt ver weg van het basisstation en het signaal is zwakDit wordt ADR (Adaptive Data) genoemd.
De Commissie heeft een voorstel ingediend.
6.2 LoRa Signaalindicatoren
Veldsterkte RSSI: normale waarde -120 ~ -10 dBm, onder -125 dBm is het pakketverlies hoger.
SNR: grenswaarde -20 dB.
6.3 Communicatiefrequentie
regio | afkorting | Uplink:Band+Rate+Bandbreedte | RX2 downlink:Band+Rate+Bandbreedte |
RX1 downlink: band + snelheid + bandbreedte | |||
China | van de soort gebruikt voor de vervaardiging |
486.3/486.5/486.7/486.9/487.1/487.3/487.5/487.7 SF7BW125 ️ SF12BW125 |
505.3SF12BW125 |
506.7/506.9/507.1/507.3/507.5/507.7/507.9/508.1 SF7BW125 ️ SF12BW125 |
|||
Noord Amerika |
US915 |
903.9/904.1/904.3/904.5/904.7/904.9/905.1/905.3 SF7BW125 ️ SF10BW125 |
923.3SF12BW500 |
923.3/923.9/924.5/925.1/925.7/926.3/926.9/927.5 SF7BW500 SF10BW500 |
|||
Europese Unie | EU868 |
867.1/867.3/867.5/867.7/867.9/868.1/868.3/868.5 SF7BW125 ️ SF12BW125 |
869.525SF12BW125 |
867.1/867.3/867.5/867.7/867.9/868.1/868.3/868.5 SF7BW125 ️ SF12BW125 |
|||
Australië | AU915 |
916.8/917.0/917.2/917.4/917.6/917.8/918.0/918.2 SF7BW125 ️ SF12BW125 |
923.3SF12BW500 |
923.3/923.9/924.5/925.1/925.7/926.3/926.9/927.5 SF7BW500 SF10BW500 |
|||
Azië 1 Singapore Maleisië Japan |
AS923 AS1 |
922.0/922.2/922.4/922.6/922.8/923.0/923.2/923.4 SF7BW125 ️ SF12BW125 |
923.2SF10BW125 |
922.0/922.2/922.4/922.6/922.8/923.0/923.2/923.4 SF7BW125 ️ SF12BW125 |
|||
Azië 2 |
AS923 AS2 |
923.2/923.4/923.6/923.8/924.0/924.2/924.4/924.6 SF7BW125 ️ SF12BW125 |
|
923.2/923.4/923.6/923.8/924.0/924.2/924.4/924.6 SF7BW125 ️ SF12BW125 |
|||
Korea | KR920 |
922.1/922.3/922.5/922.7/922.9/923.1/923.3 SF7BW125 ️ SF12BW125 |
921.9SF12BW125 |
922.1/922.3/922.5/922.7/922.9/923.1/923.3 SF7BW125 ️ SF12BW125 |
|||
Indië | IN865 |
865.0625/865.4025/865.9850 SF7BW125 ️ SF12BW125 |
866.550SF10BW125 |
865.0625/865.4025/865.9850 SF7BW125 ️ SF12BW125 |
|||
Rusland | RU864 |
864.1/864.3/864.5/864.7/864.9/868.9/869.1 SF7BW125 ️ SF12BW125 |
869.1SF12BW125 |
864.1/864.3/864.5/864.7/864.9/868.9/869.1 SF7BW125 ️ SF12BW125 |
7 Communicatie met knooppunten
In het algemeen communiceren het basisstation en het knooppunt goed.
kans | verschijnsel | afrekenen |
30% |
Het basisstation kan niet nodepakketten ontvangen |
Het basisstation is in dezelfde frequentieband als het knooppunt |
30% |
Het basisstation is niet verbonden met Loravan Seifer. |
Registreer het basisstation met de LoRaWAN Server |
Het LTE (4G) basisstation Kan geen verbinding maken met de server |
1 Controleer of de 4G-SIM-kaart in achterstallige betalingen 2 Controleer of de 4G-SIM-kaart slecht in contact is; 3 Controleer de kwaliteit van het lokale 4G-signaal; |
|
20% |
Het knooppunt is niet verbonden met Loravan Seifer. |
Registreer het knooppunt bij de LoRaWAN Server |
5% | De afstand is te ver. | Verminder de communicatie afstand tussen het basisstation en het knooppunt |
4% | Signal verstoring is ernstig. | Schakel het basisstation en de knoopfrequentie |
1% | Hardwareschade | Neem contact op met de after-sales service |
8.Definitie van de interface
Het basisstation volgt strikt de LoRaWAN GSID (Gateway to Server Interface Definition) standaard.
In het algemeen, zolang de volgende 3 parameters zijn ingesteld, is de basis
De stations kunnen worden aangesloten op "alle" LoRaWAN-servers.
1) server_address (verklaring: het domeinnaamadres van de server, bijvoorbeeld
Router.cn.thethings.network)
2) serv_port_up (Verklaring: UDP-poort geüpload op de server door de basis
station, standaard is 1700)
3) serv_port_down (Verklaring: De server gaat naar beneden naar de UDP-poort van de
basisstation, de standaard is 1700)
De protocolstapel van de LoRaWAN GSID is weergegeven in de volgende figuur:
9Gemeenschappelijke problemen en oplossingen
V: Waarom is het pakketverliespercentage hoog tussen basisstations en knooppunten?
A: Controleer of de antenne correct is geïnstalleerd en afgestemd.
Het basisstation <--> of de internet/intranet-netwerkomgeving van de
De server is glad.
Of de ontvangende omgeving hard is, zoals:
Het is een zeer dicht gebied en er zijn sterke storingsbronnen.
Of het knooppunt ADR heeft ingeschakeld om interferentie tussen de kanalen te verminderen.
V: Waar moet ik op letten bij de nabijheidstest?
A: Basisstations en knooppunten moeten meer dan 10 meter van elkaar liggen.
mogelijk.
Installeer de "glasvezel" antenne <--> knooppunt om de
antenne
Installeer een "kleefstok" antenne <--> knooppunt om een "kleef" te installeren
"Stick" antenne
V: De 4G-communicatie kwaliteit is slecht en het pakketverlies is hoog.
A: Controleer alstublieft of de 4G-antenne correct is geïnstalleerd.
Controleer de kwaliteit van je lokale 4G signaal.
10.Configuratieparameters
Stap 1: Bereid uw netwerkomgeving voor
De standaardwaarde van het basisstation is 192.168.1.99Zet de PC op 192.168.1.100, en verbindt het basisstation en de pc rechtstreeks via de netwerkkabel.
Als je wilt dat het basisstation direct verbonden is met de LoRaWAN Server in het LAN, kun je het basisstation instellen op een statische IP, op dit moment,Zorg ervoor dat u het IP-adres registreert (zoals weergegeven in figuur 172 hierboven)..16.0.123), anders zal de pc geen verbinding maken met het basisstation!
Beginsel: de PC met de configuratieparameters moet zich op hetzelfde netwerksegment bevinden als het basisstation (bijvoorbeeld 192.168.0.x of 172.16.0.x).
Stap 2: Log in op het basisstation met een browser
Voer het IP-adres van het basisstation in, user=guest, password=rimelink, en klik op "Login".
Stap 3: Configureer parameters
Ondersteuningsinstellingen: serveradres en -poort, frequentie, stroom, IP-adres.
11- Bekijk de logboeken
Diagnose 1: Of het knooppunt gegevens rapporteert
RF-pakketten ontvangen door concentrator:131<-- 131 LoRa-pakketten ontvangen
Diagnose 2: Of de server reageert op het handdrukpakket van de gateway
(Firewall ingeschakeld)
PULL_DATA verzonden:5 ((100,00%Het basisstation en de
De server heeft normaal 5 handdrukken.
Diagnose 3: Of de server knooppuntgegevens levert
RF-pakketten naar concentrator gestuurd:2(46 bytes) <-- Het basisstation zendt
twee downlink LoRa-pakketten
