Radarniveau zender RS485 Communicatie IP68 waterbestendigheid Voor 0.1-15/20m meetbereik

• Inleiding

1.1 Productoverzicht

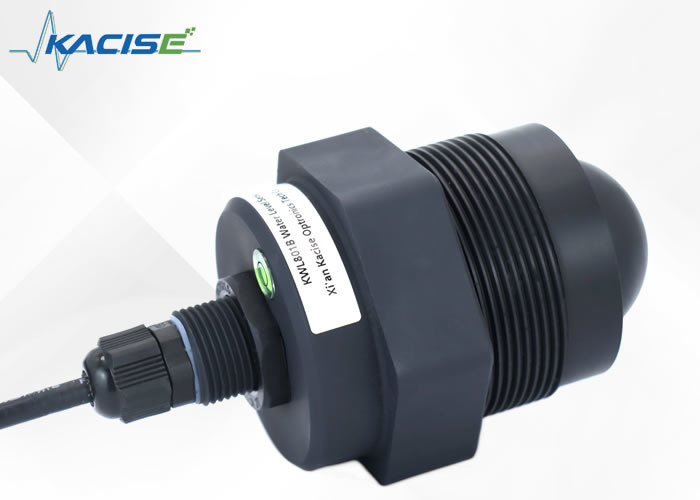

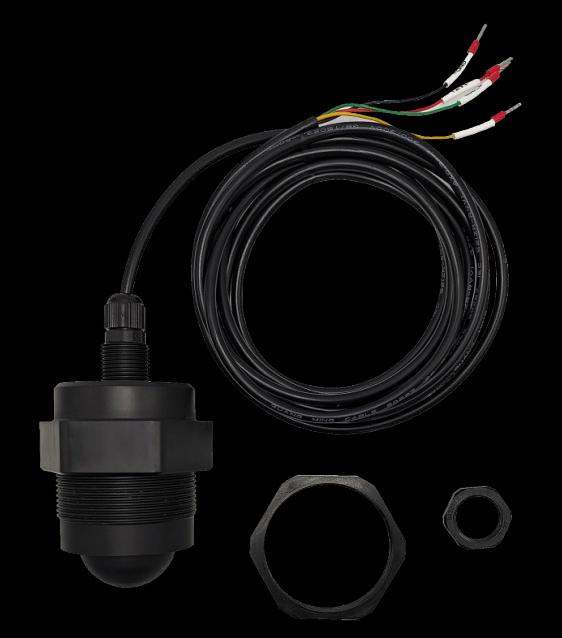

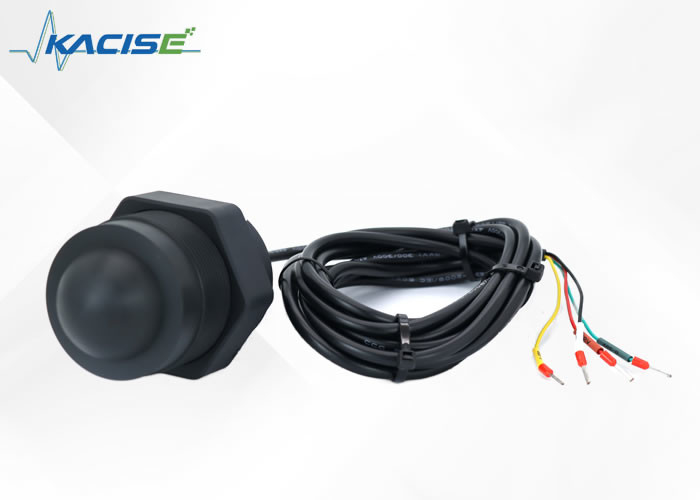

KWL801B-RS485 radarniveau sensor voldoet aan de standaardspecificaties van de nationale norm DB50/T 826-2017 voor niveaumeters.Het kerncomponent is ontworpen met een volledig afgesloten IP68 waterdichtheid.

Het maximale meetbereik van het product bedraagt tot 40 meter, met een minimale blinde vlek van minder dan 6 cm.

Door zijn hogere frequentie en bredere bandbreedte bereikt het een superieure nauwkeurigheid.

1.2 Principe van detectie

De radarniveau-sensor is gebaseerd op het principe van tijddomeinreflectie (TDR).Wanneer het aan het oppervlak van het gemeten medium komt, wordt een deel van de puls van de radarniveaumeter gereflecteerd om een echo terug te vormen naar de pulszender langs hetzelfde pad,en de afstand tussen de zender en het oppervlak van het gemeten medium is recht evenredig met de verspreidingstijd van de puls, dus wordt de hoogte van het niveau berekend.

2.Kenmerken

• Gebaseerd op de zelf ontwikkelde CMOS millimeterwave RF chip
• Meer compacte RF architectuur
• Hoger signaal-geluidsverhouding
• Kleine dode zone
• Werkbandbreedte 5 GHz
• Hoger meetresolutie en meetnauwkeurigheid
• Minder invloed van de storing in de installatieomgeving
• Meer gemakkelijk van installatie en
• Modern ontwerp van geïntegreerde platte antenne

• Technische specificaties

4.Instructies voor bedrading

5.afmeting

6.Installatie-instructies

6.1 Iinspectie vóór installatie

(1) Haal de sensor uit de verpakkingsdoos, controleer zorgvuldig de verpakkingslijst volgens de gebruiksaanwijzing en controleer of de apparatuur accessoires compleet zijn.

(2) Lees de producthandleiding en het productcertificaat zorgvuldig door.

(3) Controleer of het instrument beschadigd is, met name of de hoofdunit intact is.en zorg ervoor dat u de hoofdeenheid goed plaatst om te voorkomen dat deze wordt omvergeworpen.

6.2RadarInstallatie van niveausensoren

6.2.1Controleer vóór installatie

Controleer alstublieft voor het installeren van de sensor als volgt:

Of er bomen of ander afval boven het medium op de installatieplaats zijn.

Of de bevestigingsbeugel horizontaal is gemonteerd.

Wanneer de bevestigingsbeugel niet horizontaal kan worden geïnstalleerd, moet u de beugel instellen op basis van de helling op het oppervlak van de sensor om ervoor te zorgen dat de sensor in een horizontale positie is.

6.2.2 Installatie

(1) Zorg ervoor dat de sensor loodrecht op het mediumoppervlak ligt.

(2) Vermijd dat de zendstraal interferentie voorwerpen bestraalt en valse echo's genereert.

Zie hieronder voor typische arbeidsomstandigheden:

Zorg ervoor dat de radarbevolgemeter loodrecht op het mediumoppervlak is gemonteerd.

De neiging zal de ontvangen signaalamplitude verzwakken en het normale bereik beïnvloeden.

Aandacht.

Probeer de sensor vast te houden om te voorkomen dat er bij de installatie rillingen ontstaan en houd de omgeving zo open mogelijk.

1De afstand tussen de sensor en het meetmedium moet groter zijn dan 30 cm om ervoor te zorgen dat de voorzijde van de sensor (antenna) loodrecht op het meetmedium ligt.

2. de afstand tussen de sensor en de rand van de tank, de rand van het zwembad, de rand van de rivierdam en de rand van het zwembad groter is dan 0,5 meter;

3. Selecteer de positie van het wateroppervlak met kleine schommelingen om de module te installeren (probeer niet te installeren in de waterinjectiepoort, uitlaat en andere wateroppervlakken met grote schommelingen,hoe groter de schommelingen van het wateroppervlak, hoe slechter de meetnauwkeurigheid)
