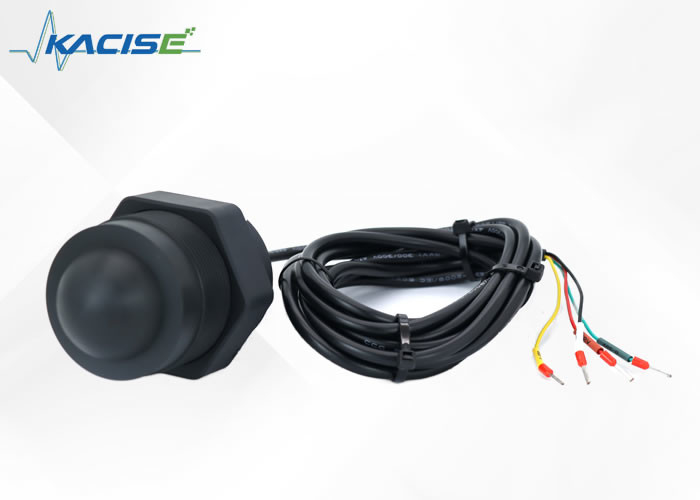

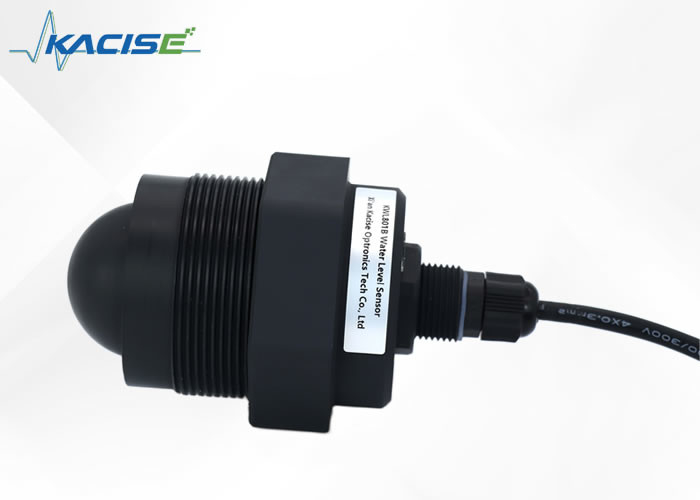

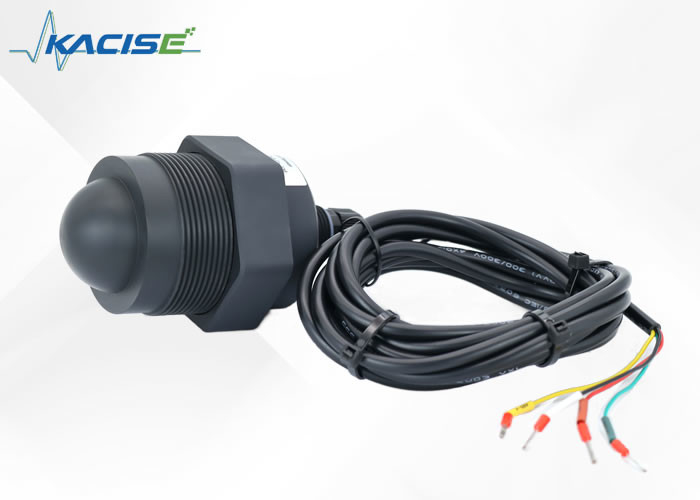

Productbeschrijving:
De KWL801B-RS485 radarniveau sensor is speciaal ontworpen om te voldoen aan de standaardspecificaties van de nationale norm DB50/T 826-2017 voor niveaumeters.Het kerncomponent van de sensor is ontworpen met een volledig afgesloten IP68 waterdichtheid, zodat het geschikt is voor gebruik in een breed scala van omgevingen en bestand is tegen zware regenval en andere moeilijke omgevingsomstandigheden.
Een van de belangrijkste voordelen van dit product is de langeafstandscapaciteit.die een aanzienlijk voordeel biedt bij het meten van de niveaus van grote tanks of vatenBovendien heeft de sensor een minimale blinde vlek van minder dan 6 cm, waardoor de gebruiker het niveau van de te bewaken vloeistof of stof zelfs in beperkte ruimtes nauwkeurig kan meten.
Een ander belangrijk kenmerk van de KWL801B-RS485 radarniveau sensor is de hoge nauwkeurigheid.het bereikt een superieure nauwkeurigheid in vergelijking met andere sensoren op de marktDit maakt het een ideale keuze voor industrieën waar precisie en nauwkeurigheid van cruciaal belang zijn, zoals de productie of de chemische verwerking.
De sensor is ook ongelooflijk eenvoudig te installeren. Het wordt geleverd met een vaste beugel die een gemakkelijke en veilige installatie op tanks of schepen mogelijk maakt.Hierdoor kan de sensor snel en efficiënt worden geïnstalleerd, waardoor bedrijven tijd en geld kunnen besparen.
Technische specificaties
| Model |
KWL801B-RS485 |
| Frequentie van de metingen |
80 GHz |
| Communicatie |
RS485 |
| Frequentie van verwerving |
≥ 200 ms/configureerbaar |
| Stroomstroom |
12V/14mA |
| Accuraatheid van de afstandsmeting |
± 2 mm |
| Communicatieprotocol |
Modbus/tekstprotocol |
| Breedte van de antennenstraal |
± 2,75° |
| Voerspanning |
9 tot en met 24 V |
| Meetbereik |
0.2 tot 40 m
0.18~30m
0.1~15/20m
0.06~3/5/10m
|
| RF-impulsstroom |
100 mA/20 ms |
| Werkvochtigheid |
0~95% |
| Soort draad |
G draad/ op maat |
| Werktemperatuur |
-40 tot 75°C |
| Graad van waterbestendigheid |
IP68 |
| Nettogewicht |
00,6 kg |
Aanwijzingen voor het bedraden
| Rode lijn |
VCC (9~24V voeding) |
| Zwarte lijn |
GND |
| Gele lijn |
485-A |
| Groene lijn |
485-B |
Afmeting:

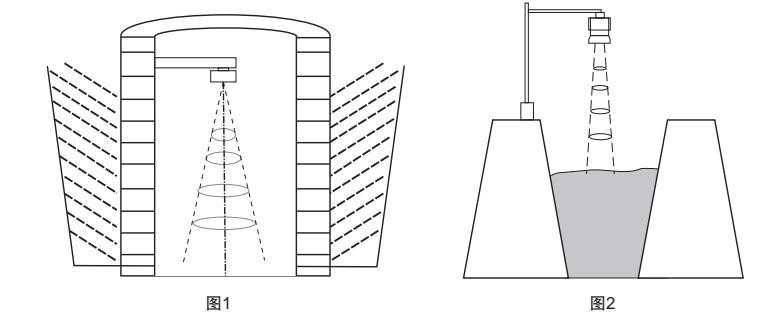

Installatie:
(1) Zorg ervoor dat de sensor loodrecht op het mediumoppervlak ligt.
(2) Vermijd dat de zendstraal interferentie voorwerpen bestraalt en valse echo's genereert.
Zie hieronder voor typische arbeidsomstandigheden:
Toepassingen:
Het werkingsprincipe van radarniveau-sensoren is gebaseerd op het concept van tijddomeinreflectie (TDR).Deze sensoren werken door een elektromagnetische puls uit te zenden die langs een kabel of sonde reist, met de snelheid van het licht.
Wanneer de elektromagnetische puls het oppervlak van het gemeten medium dat wordt gecontroleerd raakt, wordt een deel van de puls weerkaatst naar de zender van de radarbevolgemeter,langs hetzelfde pad dat het reisdeDe tijd die de puls nodig heeft om in beide richtingen te reizen, wordt vervolgens gemeten en gebruikt om de afstand tussen de zender en het oppervlak van het gemeten medium te berekenen.
Op basis van de tijd van de vlucht van de puls kan de radarniveau sensor de hoogte van het niveau dat wordt gemonitord, bepalen en berekenen.Deze informatie wordt vervolgens naar het aangesloten monitorings- of controlesysteem gestuurd voor analyse en besluitvorming op basis van de specifieke toepassingsvereisten..
