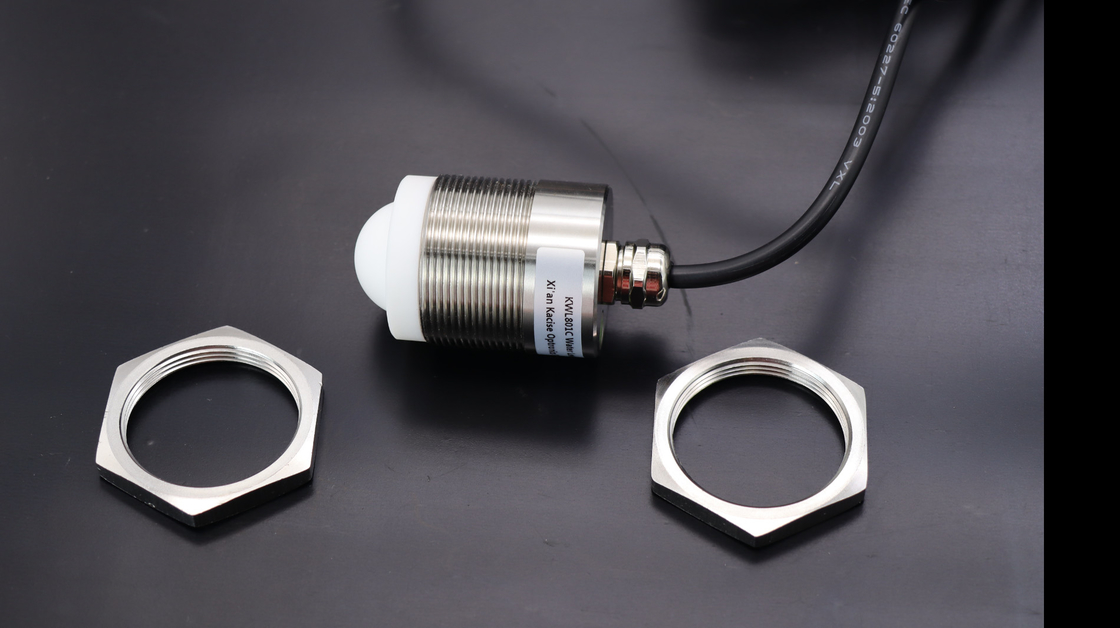

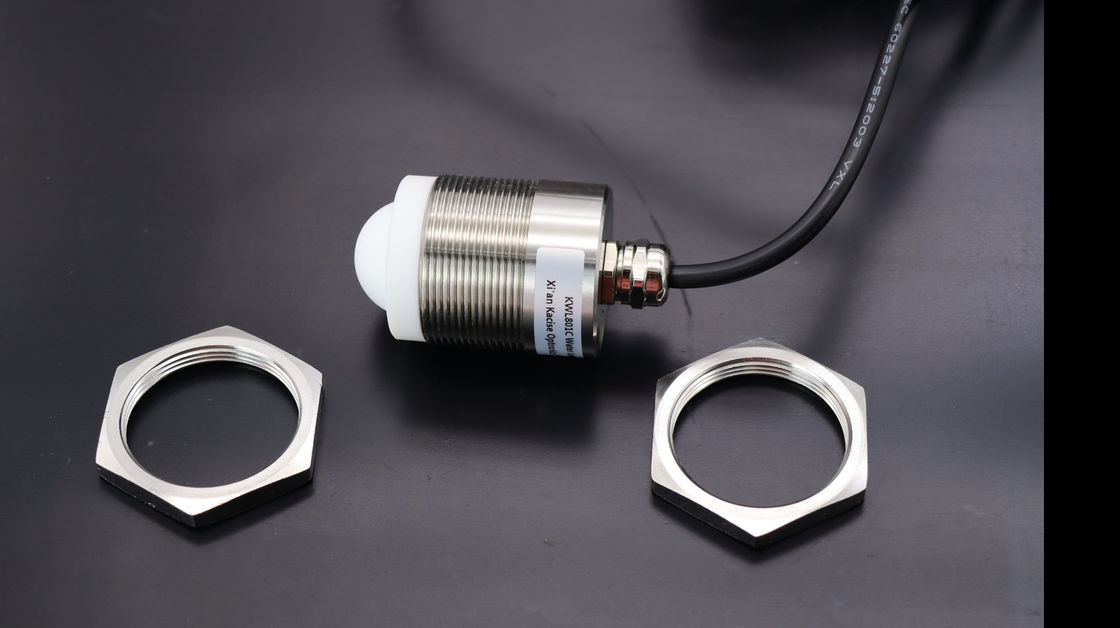

KWL801C Radar Level Gauge met 80GHz Frequency Compact RF Architecture en IP68 waterdicht ontwerp

KWL801C Radar Level Gauge met 80GHz Frequency Compact RF Architecture en IP68 waterdicht ontwerp

RF Architecture Radar Level Gauge

80 GHz radarniveaumeter

Compacte radarbeeldmeter

Plaats van herkomst:

China (Verenigd Koninkrijk)

Merknaam:

KACISE

Certificering:

certificate of explosion-proof, CE

Modelnummer:

KWL801C

Neem contact met ons op
Vraag een offerte
Productgegevens
Frequentie van de metingen:
80 GHz
Frequentie van verwerving:
≥ 200 ms/configureerbaar
Stroomstroom:
12V/14mA
Nauwkeurigheid van afstandsmetingen:
± 2 mm
Communicatieprotocol:
Modbus/tekstprotocol
Breedte van de antenne:
± 2,75°
Voedingsspanning:
9 tot en met 24 V
RF-impulsstroom:
100 mA/20 ms
Werkvochtigheid:
0 ~ 95%
Type van draad:
G draad/ op maat
Werktemperatuur:
-40~75℃
Graad van waterbestendigheid:
IP68
Netto gewicht:
00,6 kg
Markeren:

RF Architecture Radar Level Gauge

,

80 GHz radarniveaumeter

,

Compacte radarbeeldmeter

Betaling en verzendvoorwaarden
Min. bestelaantal
1 stuks
Verpakking Details
elke eenheid heeft een individueel doosje en alle dozen zijn verpakt in standaardverpakkingen of op
Levertijd
5-8 werkdagen
Betalingscondities
T/T,Western Union,MoneyGram
Levering vermogen
1000 stuks per week
Productbeschrijving
Handleiding voor de bediening van de split radar level sensor
1Inleiding
1.1 Productoverzicht

KWL801C radarniveau sensor voldoet aan de standaardspecificaties van de nationale norm DB50/T 826-2017 voor niveaumeters.Het kerncomponent is ontworpen met een volledig afgesloten IP68 waterdichtheid.
Het maximale meetbereik van het product is tot 40 meter, met een minimale blinde vlek van minder dan 6 cm.
Door zijn hogere frequentie en bredere bandbreedte bereikt het een superieure nauwkeurigheid.

1.2 Principe van detectie

De radarniveau-sensor is gebaseerd op het principe van tijddomeinreflectie (TDR).Wanneer het aan het oppervlak van het gemeten medium komt, wordt een deel van de puls van de radarniveaumeter gereflecteerd om een echo terug te vormen naar de pulszender langs hetzelfde pad,en de afstand tussen de zender en het oppervlak van het gemeten medium is recht evenredig met de verspreidingstijd van de puls, dus wordt de hoogte van het niveau berekend.

2. kenmerk
  • Gebaseerd op de zelf ontwikkelde CMOS millimeter-wave RF chip
  • Meer compacte RF architectuur
  • Hoger signaal-geluidsverhouding
  • Kleine dode zone
  • Werkbandbreedte 5 GHz
  • Hoger meetresolutie en meetnauwkeurigheid
  • Minder invloed van de storing in de installatieomgeving
  • Meer gemakkelijk van installatie en
  • Modern ontwerp van geïntegreerde platte antenne
3. Technische specificaties
ModelKWL801C-RS485KWL801C-RJ45KWL801C-RS232KWL801C-TTL
Frequentie van de metingen80 GHz
CommunicatieRS485
Frequentie van verwerving≥ 200 ms/configureerbaar
Stroomstroom12V/14mA
Accuraatheid van de afstandsmeting± 2 mm
CommunicatieprotocolModbus/tekstprotocol
Breedte van de antennenstraal± 2,75°
Voerspanning9 tot en met 24 V
Meetbereik

0.2 tot 40 m
0.18~30m
0.1~15/20m
0.06~3/5/10m

RF-impulsstroom100 mA/20 ms
Werkvochtigheid0~95%
Soort draadG draad/ op maat
Werktemperatuur-40 tot 75°C
Graad van waterbestendigheidIP68
Nettogewicht00,6 kg
4. Bedradingsinstructies
4.1 [RS485-versie] Bedradingsinstructies
Rode lijnVCC (9~24V voeding)
Zwarte lijnGND
Gele lijn485-A
Groene lijn485-B

KWL801C Radar Level Gauge met 80GHz Frequency Compact RF Architecture en IP68 waterdicht ontwerp 0

4.2 [RJ45-netwerkpoortversie] Bedradingsinstructies

KWL801C Radar Level Gauge met 80GHz Frequency Compact RF Architecture en IP68 waterdicht ontwerp 1

4.3 [versie RS232] Bedradingsinstructies
Rode lijn12 (6~28V voeding)
Zwarte lijnGND
Gele lijnTX
Groene lijnRX

KWL801C Radar Level Gauge met 80GHz Frequency Compact RF Architecture en IP68 waterdicht ontwerp 2

4.4 [TTL-versie] Bedradingsinstructies
Rode lijnVCC
Zwarte lijnGND
Gele lijnTX
Groene lijnRX

KWL801C Radar Level Gauge met 80GHz Frequency Compact RF Architecture en IP68 waterdicht ontwerp 3

5. Dimensie

KWL801C Radar Level Gauge met 80GHz Frequency Compact RF Architecture en IP68 waterdicht ontwerp 4

6. Veelgestelde vragen

1.V: Mag ik mijn eigen logo op het product zetten?
A: Natuurlijk. Het logo kan op de behuizing worden afgedrukt, en de naam van het bedrijf kan op de naamplaat worden gegraveerd.
2.V: Hoe zit het met de kwaliteitscontrole?
A: Alle producten worden drie keer getest voordat ze worden verpakt.
3.V: Mag ik een proefbestelling vrijgeven, 1 pc bijvoorbeeld?
A: Natuurlijk, proefbestelling is aanvaardbaar. In het algemeen hebben we gemeenschappelijke modellen in voorraad. Monsters worden binnen 1 week verzonden, nadat de betaling is ontvangen.
4.V: Kunt u ontwerpen volgens mijn eisen?
A: Natuurlijk ontwerpt ons team voor u, zodat onze melkstroommeter perfect werkt.
