KDF1000 Ultrasone Doppler-stroommeter met RS485/ModBus-uitgang Waterdieptebereik 0,02-10m

1.Inleiding

1.1 Meetbeginsel

De ultrasone Doppler-stroommeter is een gastheer die de stroomsnelheid, het waterniveau en de temperatuur van de ultrasone Doppler-stroommeter via RS485 verzamelt,en voert verschillende kanaalparameters in volgens de werkelijke situatie op het terreinHet waterstroomgebied S (m2) wordt berekend aan de hand van de kanaalparameters en het opgevangen waterpeil H (m),en de momentane stroom (Q=V*S) wordt berekend door het waterstroomgebied en de stroomsnelheid V (m/s) te vermenigvuldigen, en de cumulatieve stroom wordt berekend door de stroom te vermenigvuldigen met de cumulatieve tijd.

Hieruit kunnen we weten: Q=V*S

Instantane doorstroming * tijdsverschil = cumulatieve doorstroming

1.2 Samenstelling

De KDF1000-serie stroommeter is een product dat de snelheid en de stroom van water in natuurlijke wateren, kanalen of pijpleidingen meet.

De stroommeter is in twee delen verdeeld: de sensor en de gastheer, die door een kabel worden verbonden.

Het kan de snelheid en stroom van water in kanalen en rivieren meten en het waterniveau is meer dan 20 cm hoger dan de bovenkant van de sensor.

Het kan de snelheid en stroom van water in leidingen en afvoerputten meten.

2.Technische specificaties

3.Afmetingen

3.1 Productfoto

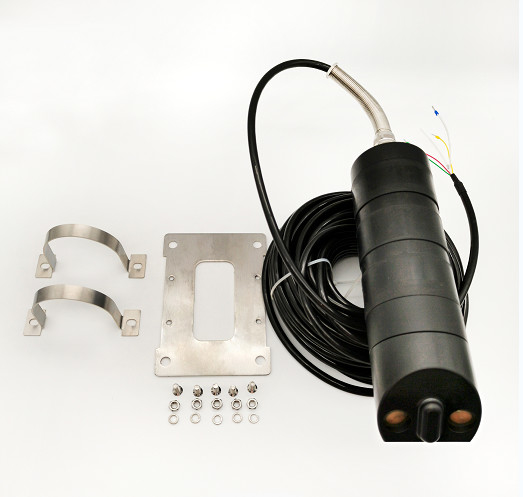

Fysiek beeld van de sensor (inclusief alle toebehoren)

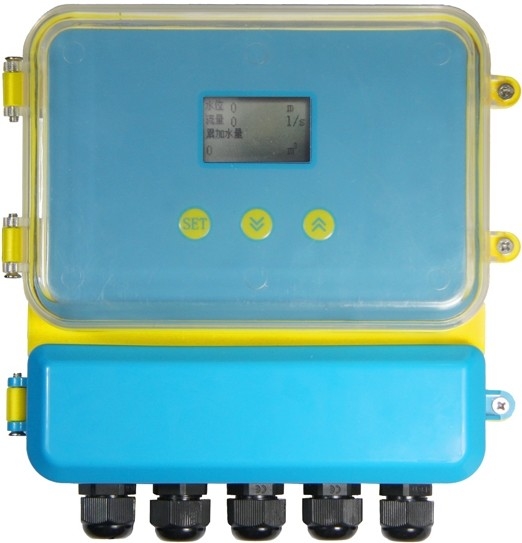

Ultrasone Doppler-stroommeter (host) fysiek beeld

3.2 grootte van de structuur

4.Installatie-instructies

4.1 Verzameldiagram

Er zijn vier bevestigingsplaten in de fabrieksaccessoires. Zie de figuur. Na bevestiging kan het worden geïnstalleerd op de instrumentenkast of houten bord.

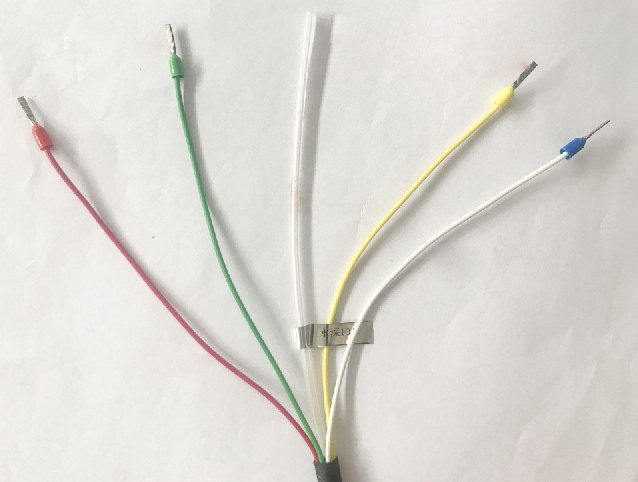

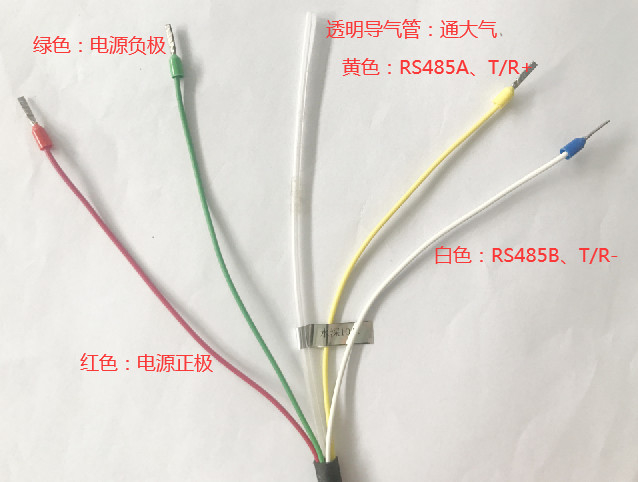

4.2 Bedrading

Ultrasone Doppler-stroommeter en gastheerverbindingsdiagram
