KDF1200 Draagbare Doppler-stroommeter 1 mm/s Resolutie 7.2V15V Stroombereik 0.02m/s5.00m/s

1.Inleiding

Doppler-stroommeterprincipe: wanneer de ultrasone geluidsbron en de waarnemer zich relatief tot elkaar bewegen,de door de waarnemer ontvangen frequentie verschilt van de frequentie van de ultrasone geluidsbronDaarom zullen kleine deeltjes en kleine belletjes die zich met het water verplaatsen ten opzichte van de ultrasone omvormer ook de ontvangfrequentie van de omvormer veranderen,en toenemen met de toename van de opgeschortte snelheid in het waterDe Doppler-frequentieverschuiving wordt aldus gemeten, en de waterstroom op het punt waar de Doppler-stroommeter zich bevindt, wordt ook gemeten.Vermenigvuldig het met het doorsnede gebied van het kanaal om de stroom informatie te krijgen.

Voornamelijk gebruikt in open irrigatiekanalen, gemeentelijke rioolleidingen, hydrologische bassins en andere gelegenheden.Het is met name geschikt bij lage waterstanden en kan werken wanneer het waterniveau meer dan 15 cm bedraagt.In gewone leidingen en kanalen wordt de waterdiepte gemeten door de druksensor op de stroommeter en de stroom snelheid door de ultrasone sensor om de stroom snelheid te berekenen.

Omdat de Doppler-stroommeting de snelheid van geluidsverspreiding in water vereist en de snelheid van geluidsverspreiding in water nauw verbonden is met de watertemperatuur,een ingebouwde temperatuursensor voor temperatuurmeting, en dan wordt de geluidssnelheid gecorrigeerd.

De diepte van het vloeistofniveau wordt gemeten met behulp van een druksensor om de afstand van de stroomsensor tot het vloeistofoppervlak te meten.

Het draagbare apparaat slaat trapeziumvormige, rechthoekige, cirkelvormige en andere modellen van kanaalprofielen op, die gemakkelijk de doorstroming van gemeenschappelijke kanalen kunnen berekenen.

2.Kenmerken

• Modbus-communicatieprotocol wordt aangenomen en RS485-bus wordt gebruikt om te communiceren met het handheld-apparaat.
• De onderwater sensoren zijn eenvoudig te installeren.
• De apparatuur is volledig elektronisch ontworpen, met een breedspanningsstroomvoorziening, een laag stroomverbruik en geen mechanische onderdelen.hoge betrouwbaarheid, en een sterke anti-interferentie.
• Het kan worden gebruikt in verschillende wateromgevingen, van kraanwater tot Yellow River water.
• De schelp is gemaakt van PVC-plastiek, dat effectief waterdicht en afdichtbaar kan zijn
• Intern aangedreven door een oplaadbare accu van 12 V

3.Technische specificaties

4.Inleiding tot instrumentenfuncties en knoppen

4.1 Locatie en functie van de hostshell-jack

Het draagbare apparaat heeft twee stopcontacten, één is een drie-kern stopcontact voor het aansturen van de interne oplaadbare batterij. De andere is een vijf-kern stopcontact voor het aansluiten van de onderwater Doppler stroommeter.

RS232 socket: De DB9 standaard seriepoort socket aan de onderkant van het handheld apparaat wordt gebruikt voor communicatie met de computer.

Host-scherm: het rechthoekige vak in de bovenste helft van het handheld apparaat is het scherm waarop gegevens en bedieningsinterfaces worden weergegeven.

Host bedieningspaneel: de onderste helft van de host is het bedieningspaneel voor gebruikers om het instrument te bedienen en te bedienen.

4.2 Belangrijkste inleiding

Dit instrument heeft in totaal zes soorten functieknoppen, zoals hieronder weergegeven:

1. Power on/off key I/O: Wanneer de power on-operatie, I/O is de power on/off key, druk 3 seconden vast, laat los, en het gaat aan.

Bij het uitschakelen moet u terugkeren naar de oorspronkelijke hoofdinterface, 3 seconden ingedrukt houden, loslaten, het lcd-scherm gaat uit en de uitschakeling bevestigen.

2.▲ en ▼: kunnen worden gebruikt voor werktijd van bemonstering, werkintervaltijd, parameterinvoer, op- en neerbeweging, enz.;

3. Return key ESC: kan terugkeren naar de vorige interface van het systeem.

4. Bevestigingstoets ENTER: bevestig of bewaar de invoerparameters.

5. Nummertoetsen: er zijn tien nummerinvoertoetsen 0, 1, 2, 4, 5, 6, 7, 8, 9, die worden gebruikt voor verschillende digitale instellingen.

6. Sleutel DEL verwijderen: bepaalde gegevens verwijderen.

5.Aansluiting van het instrument

1. Gebruik wisselstroom (eerste gebruik): verwijder de batterijoplader

Plaats de gelijkstroomstop in de oplaad aansluiting (drie-pin aansluiting) op het handheld apparaat, en de wisselstroomstop aan het andere uiteinde in de AC 220V stopcontact.het wordt aanbevolen het handheld apparaat uit te zettenLet op de LED-indicator op de oplader om te zien of deze volledig is opgeladen.

Opmerking: het wordt aanbevolen het apparaat te gebruiken nadat het voor het eerst volledig is opgeladen.

2. Voordat het instrument wordt gebruikt, moet de stroomsensor worden aangesloten op de water-handheld host om een compleet systeem te vormen.de vijfkernstop aan het ene uiteinde van de kabel wordt in de vijfkernstop van de handheld-eenheid geplaatstHet instrument kan pas goed werken als het is ingebracht en gespannen.

6.Operatie-instructies

6.1 In- en uitschakelen

Tijdens de aansturing is de I/O-toets de aan/uit-toets. Druk en houd de I/O-toets gedurende 5 seconden ingedrukt en laat deze los om aan te schakelen.Je moet terug naar de oorspronkelijke hoofdinterface., druk en houd de I/O-toets 5 seconden ingedrukt, laat hem los, het LCD-scherm gaat uit en de stroomstoring is bevestigd.

Druk opnieuw op de ENTER-toets om de volgende hoofdinterface weer te geven

In het hoofdmenu van de interface, verdeeld in drie soorten functies: instelling, verzameling, query.

6.2 Instelling van parameters

Selecteer 1 in het hoofdmenu om de parametersetting in te voeren om de parametersettinginterface in te voeren.

1. Tijdinstelling

De tijd kan worden ingesteld door het jaar, de maand, de dag, het uur, de minuut en de seconde in te voeren.maand, dag, uur, minuut en seconde blijven draaien.

2Zet nulpunt.

De klant kan het startpunt van de nulstroom instellen, zoals de werkelijke gemeten gegevens van het meetinstrument 0,02 cm/s. Als de gebruiker deze stroom als nulstroom wil gebruiken,Hij kan 0 invoeren.De doorstroming kan worden berekend vanaf 0,02 cm/s.

3. Liquiditeitscompensatie

In feite is de installatiepositie van de Doppler-stroommeter niet noodzakelijkerwijs aan de bodem van het kanaal, maar in een positie die de totale stroom van het kanaal kan weergeven.als het 30 cm van de bodem van het kanaal is geïnstalleerd, is de op de Doppler-stroommeter gemeten waterdiepte eigenlijk de afstand van het wateroppervlak tot de installatiepositie.het is noodzakelijk om de compensatiewaarde voor het liquide niveau in te voerenAls het installatiepunt 30 cm van de bodem van het kanaal verwijderd is, moet bij de compensatie van het vloeistofniveau 0,3 meter worden ingevoerd.het voegt de met de Doppler-stroommeter gemeten waterdieptewaarde toe aan de compensatiewaarde van het vloeistofniveau om de werkelijke diepte van het kanaal te verkrijgen.

4Selectie van het kanaal

De onderdelen zijn respectievelijk rechthoekig, trapeziumvormig en cirkelvormig. U kunt de betreffende interface invoeren om de bijbehorende parameters in te stellen.

5. Adresinstelling

Bij het meten van de doorstroming op verschillende locaties kunnen gebruikers voor verschillende locaties overeenkomstige nummers instellen.de nummers worden samen met de gegevens voor latere identificatie en waarneming opgeslagen.

6. bemonsteringsinterval

Het werkinterval tussen elke twee metingen van de stroommeter kan worden ingesteld (deze instelling dient het stroomverbruik van het apparaat te verminderen)

6.3 Meting en weergave van gegevens

Selecteer 3 in het hoofdmenu om de interface voor het instellen van parameters in te voeren.

In deze interface kan de huidige doorstroming en de doorstroming worden gewijzigd. om te slaan, druk op de Enter-toets om de huidige tijd, station, doorstroming, vloeistofniveau, onmiddellijke doorstroming,en cumulatieve stroom in het geheugen.

6.4 Registratie van de query-operatie

Selecteer 3 onder het hoofdmenu om de interface voor het instellen van parameters in te voeren.

1. Selecteer 1 query interface, voer de query data, u kunt de historische opgeslagen gegevens, met inbegrip van site nummer, opslagtijd, de doorstroming, vloeistof niveau, tweede stroom, cumulatieve stroom,Druk op ESC om uit te gaan..

2. Selecteer 2 query interface data clear om de duidelijke data interface in te voeren, druk op Enter om alle historische gegevens te wissen en kan niet worden hersteld, druk op ESC om uit te gaan.

Bij het verwijderen van gegevens, als gevolg van de grote hoeveelheid 32M bytes gegevens, duurt het enkele minuten.

Wanneer de gegevens worden verwijderd, wordt de interface verwijderd

3Wanneer het handheld apparaat is verbonden met de computer via de DB9 seriepoort (baudrate 115200, data bit 8, stop is 1),alle historische gegevens kunnen worden verzonden naar de seriepoort assistent voor gebruikersweergave.

6.5 Voorbeeld van de operatie

Veronderstelling: indien het kanaalprofiel trapeziumvormig is, wordt de Dopplerstroommeter op 0,15 meter afstand van de rivierbodem geplaatst.

1. Wanneer u voor het eerst werkt, voer eerst de parametersettinginterface in.

Je kunt de huidige tijd instellen.

De standaardinstelling van de nulpuntparameter is 0, indien er geen speciale vereisten zijn, is geen wijziging vereist. De vloeistofniveaucompensatie is ingesteld op 0,15 meter.

Vervolgens voer de selectie van het kanaal, selecteer trapeziumvormige, en druk op de Enter-toets om de interface parameter instelling in te voeren, stel de overeenkomstige onderste lengte en hoek,en druk op ESC om uit te gaan nadat de instelling is voltooid.

Voer de interface voor het instellen van het adres in, stel het adresnummer in op 01, en druk op de ESC-toets om na voltooiing van de instelling uit te gaan.Voer de interfaces voor het bemonsteringsinterval in en stel het bemonsteringsinterval in op 15S. Als de instelling is voltooid, druk op de ESC-toets om uit te gaan.

Nadat de parameterinstelling is voltooid, druk op ESC om terug te keren naar de hoofdinterface, voer de gegevensverzamelinterface in om de realtime doorstroming, het vloeistofniveau,tweede stroom en cumulatieve stroom.

In deze interface, als je de huidige gegevens moet opslaan, druk dan handmatig op de Enter-toets en bewaar deze elke keer als je erop drukt.Druk op de DEL-toets om de huidige interfaceparameters te wissen en de meting opnieuw te starten.

7.Installatievereisten

1. De gaskabel bevat een gasbuis, zodat deze niet overdreven kan worden gebogen om te voorkomen dat deze breekt; gebruik de gaskabel niet als touw van de stroommeter,en gebruik de gaskabel om de Doppler-stroommeter te slepen;

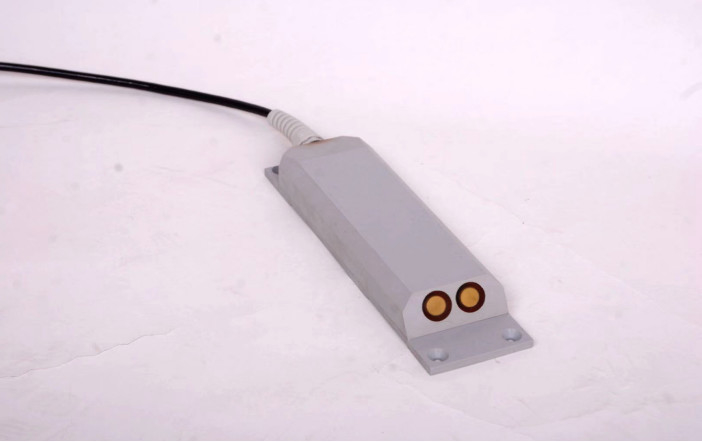

2. De cirkelvormige ultrasone omvormer voor de sonde kan niet worden geraakt of gekrast;

3De instrumenten moeten niet lang aan de zon worden blootgesteld om te voorkomen dat de temperatuur te hoog is en storingen veroorzaakt.

4Bij gebruik van een akoestische Doppler-stroommeter op plaatsen met een hoge sedimentconcentratiehet slib op de ultrasone omvormer en de druksensor moet regelmatig worden schoongemaakt om te voorkomen dat het slib de druksensor verstopt.

8.Dagelijks onderhoud en reparatie van het instrument

1Na elk gebruik dient de onderwatersensor onmiddellijk met zoet water te worden schoongemaakt en met een doek droog te worden geveegd, in de originele koffer te worden teruggezet en alle onderdelen weer op hun plaats te worden gezet.

2De kabel van het apparaat dient te worden voorkomen dat deze door scherpe instrumenten wordt gekrast of doorboord.

3Het instrument en de uitrusting dienen op een geventileerde en droge plaats te worden geplaatst en weg te worden gehouden van corrosieve stoffen.

4De batterij moet worden opgeladen wanneer deze voor het eerst wordt gebruikt of wanneer deze lang niet wordt gebruikt (de batterij moet worden opgeladen met de bij dit instrument geleverde oplader).

5Wanneer het wordt gebruikt op regenachtige dagen, moet u ervoor zorgen dat de draagbare gastheer niet direct aan regen wordt blootgesteld.

9.Instrumentenverpakkingslijst

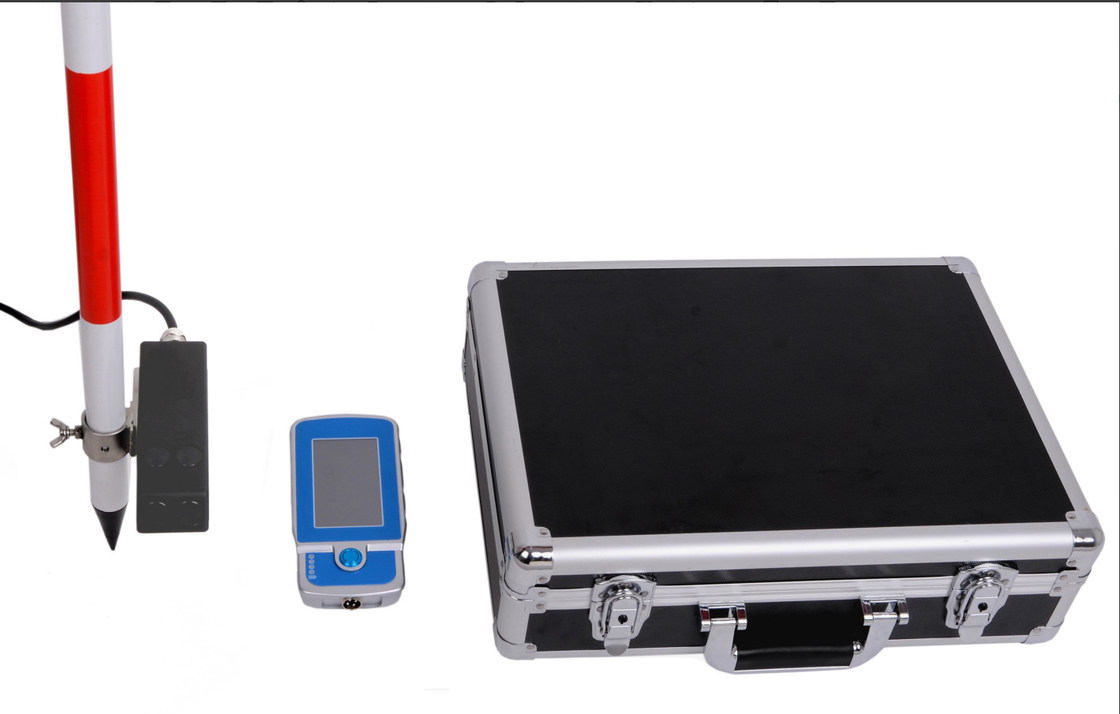

De complete set draagbare stroommeters omvat:

Een koffer waarin:

1. Dopplerstroommeter 1;

2. Handheld apparaat 1;

3. batterijoplader 1;

4. serie-gegevenskabel 1;

5. meetstaaf 1 set;

6. Gebruikershandleiding 1 exemplaar;

7. Productgarantie kaart 1 exemplaar
