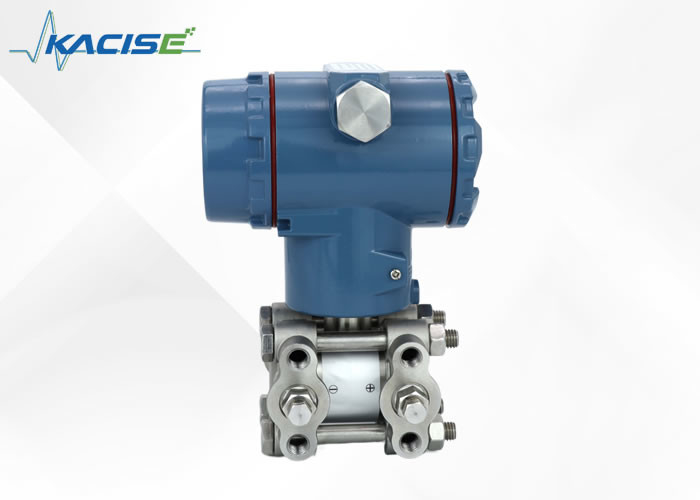

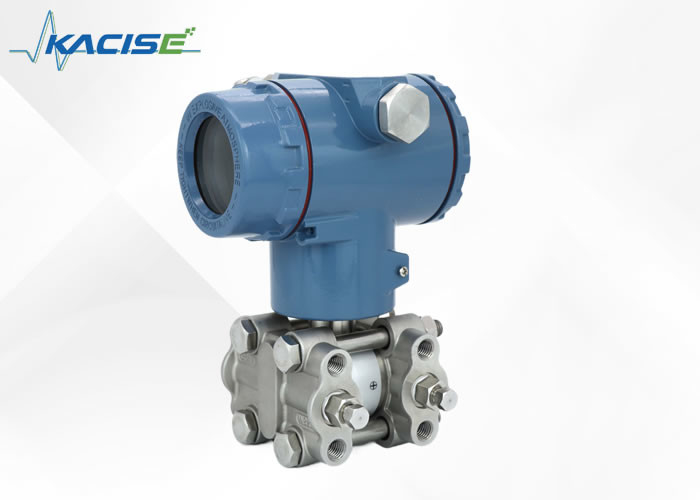

KPT1000-DPMonokristallijn silicium intelligent differentieel
Druktransmitter
1.Inleiding
De KPT1000-DP enkelkristallijn siliciumverschildrukzender maakt gebruik van een enkelkristallijn silicium sensorchip gemaakt van geavanceerde Duitse MEMS-technologie, een dubbele diafragma structuur,en uitstekende productietechnologie om hoge precisie en ultra hoge stabiliteit van het product te bereikenDe ingebouwde intelligente signaalverwerkingsmodule zorgt voor de perfecte combinatie van druk- en temperatuurcompensatie.een betrouwbare meetnauwkeurigheid en uitstekende langetermijnstabiliteit onder een breed scala aan statische druk- en temperatuurveranderingen.
De KPT1000-DP enkelkristallieke siliciumdifferentialdrukzender kan worden gebruikt om het vloeistofgehalte, de dichtheid en de druk van vloeistof, gas of stoom te meten,en het omzetten in een 4-20mA gelijkstroomsignaaluitgang (overladen HART-communicatie);
De configuratie van de functie voor het instellen van externe en lokale parameters wordt gerealiseerd via Hart- of RS485-communicatie- en paneelknoppen.
2. Kenmerken
- Hoog nauwkeurigheidsniveau: Duitse hoog nauwkeurige enkelkristalliese siliciumsensorchip, nauwkeurigheid ≤ ± 0,05%.
- Sterke belastingweerstand: dubbele overbelastingsbeschermingsdiafragma, enkele overdruk kan 42MPa bereiken.
- Uitstekende aanpasbaarheid aan het milieu: intelligente statische drukcompensatie en temperatuurcompensatie elimineren de invloed van temperatuur, statische druk en overbelasting op de zender,en de volledige testfout op locatie tot een minimum te beperken.
- Uitstekende langetermijnstabiliteit: de stabiliteit kan op 0,1 FS%/3 jaar worden gehandhaafd.
- Flexible remote assistance debugging functie: de configuratie van de functie voor het op afstand en lokaal instellen van parameters wordt gerealiseerd via Hart- of RS485-communicatie- en paneelknoppen.
3.Aanvragen
- Petroleum/chemische stoffen/fossiele stoffen: in combinatie met versperringstoestellen zorgt het voor nauwkeurige stroommetingen van de pijpleiding en tankdruk en het vloeistofniveau.
- Elektriciteit/Stadsgas: Plaatsen die een hoge stabiliteit en een hoge precisie vereisen bij het meten van druk, stroom en vloeistofniveau.
- Pulp/papierproductie: wordt gebruikt voor ovendruk, negatieve drukmeting en andere plaatsen die hoge stabiliteit en hoge precisie vereisen.
- Staal/Niet-IJzeren Metalen/keramiek: wordt gebruikt voor druk-, stroom- en vloeistofniveau-metingsplaatsen die chemische weerstand en corrosiebestendigheid vereisen.
- Mechanische apparatuur/scheepsbouw: wordt gebruikt voor plaatsen die een stabiele meting vereisen onder strikte controle van druk, stroom, vloeistofgehalte en andere indicatoren.
4.Technische parameters
| Model |
KPT1000-DP hoogprecisie-differentialdrukzender |
| Metingsmedium |
Meting van de druk van vloeistof, gas of stoom |
| Typ van meetinstrument |
Differentiële drukmeting, absolute drukmeting |
| Uitgangssignaal |
4~20mA+HART-digitaal signaal
RS485 seriepoortsignaal
|
| Meetbereik |
Bereikcode |
0B |
0C |
0E |
0F |
0G |
| Bereik |
(0~0,6) KPa~6KPa |
(0~2) KPa~40 KPa |
(0~2,5) KPa~250 KPa |
(0~10) KPa~1MPa |
(0~30) KPa~3MPa |
| Aanbevolen compressieverhouding |
10:1 |
20:1 |
100:1 |
100:1 |
100:1 |
| Referentie nauwkeurigheid |
± 0,05% |
Als TD>10 (TD=maximaal bereik/aanpassingsbereik): |
± 0,005*TD) % |
Als het bereik 0B product is, TD>6, dan: |
/ |
| ± 0,075% |
± 0,0075*TD) % |
± 0,125*TD) % |
| ± 0,1% |
± 0,01*TD) % |
± 0,166*TD) % |
| Effect van de omgevingstemperatuur |
De totale inslag bij (-25~+65) °C is:
±(0,15*TD+0,05) %*Span
De totale inslag bij (-40~-25) °C en (+65~+85) °C is:
±(0,2*TD+0,05) %*Span
|
| Effect van overdruk |
±0,1%*Span |
| Statisch druk effect |
± ((0,05%URL+0,075%Span)/10MPa |
| Langetermijnstabiliteit |
±0,15%URL/10 jaar |
| Energievoorzieningseffect |
± 0,001%/10V ((12~36) VDC, verwaarloosbaar |
| Afstandslimiet |
Het kan willekeurig worden ingesteld binnen de bovenste en onderste grenzen van het bereik. |
| Instelling tot nul |
Kalibratiebereik ≥ Minimumbereik |
| Installatiepositie-effect |
De verandering van de installatiepositie parallel aan het diafragmaoppervlak zal geen invloed van het nulpunt veroorzaken.kan worden uitgeschakeld door kalibratieGeen invloed op het bereik |
| Alarmstroom |
Offline |
3.6mA |
| Online |
21 mA |
| Isolatieweerstand |
100MΩ of meer aan de grond (DC 500V) |
| Isolatievermogen |
Aan de grond AC 500V 50/60Hz, 1 minuut |
| Reactietijd |
De dempingsconstante van het versterkercomponent is 0,1S en de sensortijdconstante is: (0,1~1,6)S, afhankelijk van het bereik en de bereikverhouding.De impact op niet-lineaire output (zoals de vierkantswortelfunctie) is afhankelijk van deze functie en kan dienovereenkomstig worden berekend. |
| Omgevingstemperatuur |
-40°C tot +85°C Met weergave: -20°C tot +65°C |
| Bergingstemperatuur |
-40°C tot +125°C |
| opslagtemperatuur |
-40°C tot +85°C Met weergave: -20°C tot +65°C |
| Werkdruk (siliconolie) |
16MPa 25MPa 42MPa drie niveaus |
| Statische drukgrens |
Van de absolute druk van 3,5 KPa tot de nominale druk kan de beschermingsdruk meer dan 1,5 maal de nominale druk bedragen en tegelijkertijd aan beide zijden van de zender worden aangebracht |
| Isolatie-diafragma |
Roestvrij staal 316L, Hastelloy C-276, Tantalum, verguld |
| Procesverbindingsmateriaal |
van roestvrij staal |
| met een breedte van niet meer dan 15 mm |
Roestvrij staal (A2-70), gegalvaniseerd koolstofstaal (12.8) |
| Verzenderbehuizing |
Aluminiumlegering + epoxyhars (oppervlaktspuiten)
van roestvrij staal
|
| Verzegelring |
Nitril-butadienrubber ((NBR), gefluoreerd rubber ((FKM), polytetrafluorethyleen (PTFE) |
| Vulling |
Silicone-olie, eetbare olie, FL-olie |
| Procesverbinding |
Beide uiteinden van de procesverbindingsflens hebben interne draden van NPT1/4 en UNF7/16 |
| Beschermingsniveau |
IP65, IP67 (explosiebestendige) |
| Gewicht |
2.6 kg (zonder bevestigingsbeugel, procesverbindingsaccessoires) |
Energievoorziening en belastingsomstandigheden:
5- Draadlozing.
| ① |
+ |
Elektrische stroomvoorziening en HART-digitale communicatie-uitgangsterminals |
| ② |
- |
| ② |
- |
Externe indicator (ampemeter) bedrading terminals |
| ③ |
+ |
6.Afmetingen
