Volledige bereikfout ±1%FS KPS210 Stabiliteitsvleugel Unie Drukzender 4-20mA Uitgang

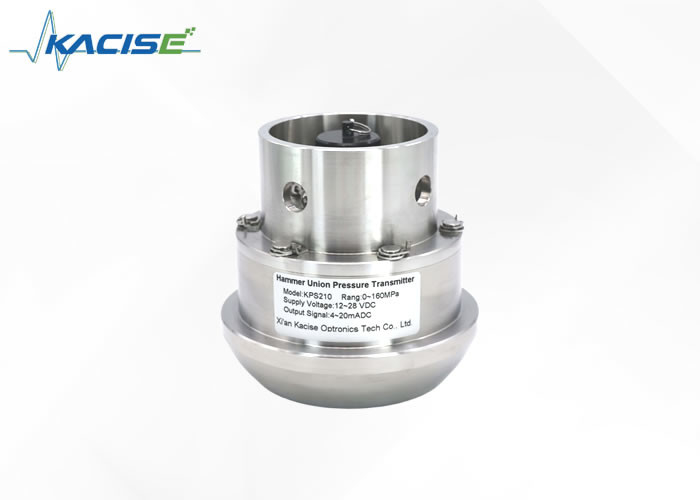

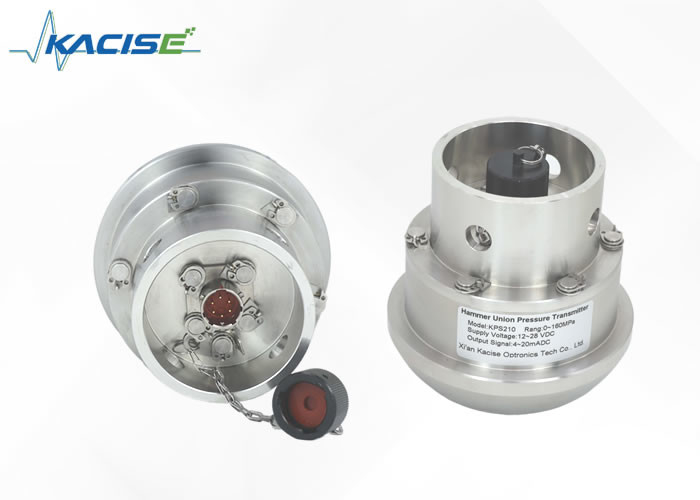

KPS210 Hammer Union druksensoren

1.Inleiding

De KPS210 spanningsmeter hogedrukzender is een nieuw product dat buitenlandse geavanceerde technologie en binnenlandse sensorproductietechnologie combineert.Het is een andere kristallisatie van de introductie en vertering van buitenlandse producttechnologie door ons bedrijf.De sensor gebruikt geïmporteerde, hoge precisie, grote weerstandsspanningsmeter en binnenlandse unieke diafragma technologie.en het heeft de kenmerken van een hoge respons, hoge precisie, sterke structuur, corrosiebestendigheid, trillingsbestendigheid, hoge prestaties en hoge kosten.

Het product wordt veel gebruikt in boorapparatuur in de olie-industrie, met name voor hoge drukmetingen van geïmporteerde fractureringsvoertuigen en cementvoertuigen.Het is de voorkeurszender ter vervanging van geïmporteerde producten..

Dit explosiebestendige type voldoet aan de eisen van de GB3836.1-2010 en GB3836.4-2010 normen en heeft het explosiebestendige certificaat verkregen.

Het explosiebestendige product is geschikt voor gelegenheden waarin explosieve gassen kunnen verschijnen.

2.afmeting

3.Technische parameters

4Transport, verpakking en opslag

4.1 Vervoer

Controleer of het instrument tijdens het transport is beschadigd.

4.2 Verpakking en opslag

Verwijder de verpakking niet voor de installatie.

4.3 Toegestane opslagomstandigheden:

Bergingstemperatuur: -40 °C tot +70 °C

Bewaaringsvochtigheid: 45%~75% relatieve vochtigheid (geen condensatie)

5Installatie

Het drukgevoelige element dat in dit product wordt gebruikt, zendt druk door het drukgevoelige diafragma.

▶ Raak de binnenkant van de drukinterface op geen enkele manier aan.

5.1 Voorbereiding van de installatie

Controleer of de zender goed uitziet;

Het afdichtingsoppervlak van de drukinterface van de zender is schoon en onbeschadigd;

de toepasbaarheid van het gemeten medium in overweging nemen;

De omgevingstemperatuur en de gemiddelde temperatuur moeten binnen de technische specificaties van het product liggen;

Er is voldoende ruimte voor veilige elektrische installaties.

5.2 Installatie- en afdichtingsmethode van de zender: Unie 2 ¢#1502

5.3 Elektrisch systeem van de zender

Om het productbeschermingsniveau te waarborgen, moet u de aansluiting tijdens de elektrische aansluiting vergrendelen.

Stroomvoorziening: Zie het productetiket voor meer informatie (de stroomvoorziening moet voldoen aan de eisen van de desbetreffende normen en het stroomvoorzieningssysteem moet betrouwbaar zijn.) De intrinsiek veilige explosiebestendige zender wordt aangedreven door een veiligheidsbarrière.

Elektrische aansluitingsvereisten: Selecteer een kabel met een diameter die overeenkomt met de kabelklier van de stekker, en de kabelklier en de stekker moeten intact zijn.

Voorschriften voor elektrische aansluiting: Zie het productetiket voor de definitie van de bedrading

Definitie van de productspeld:

A (rood): stroomvoorziening V+

B (zwart): signaaluitgang OUT (tweedraadsysteem)

C: leeg

D: leeg

E (geel): reset + (kalibratie)

F (wit): reset - (kalibratie)

5.4 Voorzorgsmaatregelen voor het gebruik van intrinsieke veiligheidszenders voor explosieve gassen

Wanneer intrinsiek veilige explosiebestendige zenders voor elektrische aansluiting in explosieve gasomgevingen worden gebruikt,zij moeten worden gecombineerd met veiligheidshindernissen om een intrinsiek veilig explosiebestendige installatie te vormen. De veiligheidsbarrière en de voedingsbron worden in een veilig gebied geplaatst en de intrinsiek veilige zender in een gevaarlijk gebied.

5.5 Voorzorgsmaatregelen voor het gebruik van intrinsieke veiligheidszenders voor explosieve gassen

Wanneer intrinsiek veilige explosiebestendige zenders voor elektrische aansluiting in explosieve gasomgevingen worden gebruikt,zij moeten worden gecombineerd met veiligheidshindernissen om een intrinsiek veilig explosiebestendige installatie te vormenDe veiligheidshindernissen en stroomvoorzieningen moeten in het veilige gebied worden geplaatst en de intrinsiek veilige zenders in het gevaarlijke gebied.

Het twee-draad 4~20mADC-uitgangs intrinsiek veilige systeem is als volgt weergegeven:

De maximaal toegestane gedistribueerde capaciteit Cc=Co-Ci, de maximaal toegestane gedistribueerde inductance Lc=Lo-Li van de systeemverbindingskabel tussen de zender en de veiligheidshindering.

De maximaal toegestane gedistribueerde capaciteit Cc=Co-Ci,

De maximaal toegestane verdeelde inductance Lc=Lo-Li.

Co≥Ci+Cc Lo≥Li+Lc

Uo≤Ui Io≤Ii Po≤Pi

De veiligheidshindering kan door de gebruiker vrij worden geselecteerd, mits de parameters aan de bovenstaande eisen voldoen en een explosiebestendige certificering hebben.De installatie en het gebruik van de beveiligingsbarrière moeten worden uitgevoerd volgens de gebruiksaanwijzing voor de beveiligingsbarrière..

6Ondersteuning en diensten:

Onze Precision Pressure Sensor product wordt geleverd met uitgebreide technische ondersteuning en diensten om ervoor te zorgen dat u de beste ervaring met ons product.Onze ondersteunende diensten omvatten installatie begeleidingOns doel is ervoor te zorgen dat u het meeste uit ons Precision Pressure Sensor product haalt en uw gewenste resultaten bereikt.

7Verpakking en verzending:

Verpakking:

• 1 Pressiedruksensor
• Gebruikershandleiding
• Beschermingsstof van schuim

Verzending:

• Verzonden via standaard landvervoer
• Verwachte levertijd: 5-7 werkdagen
• Vervolgingsinformatie via e-mail
