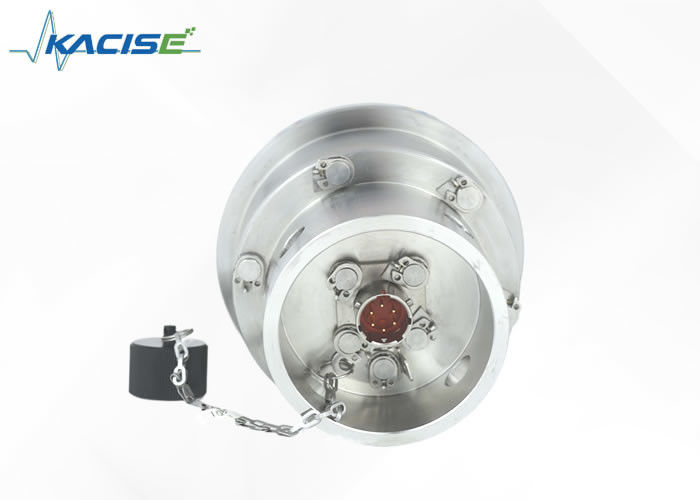

IP65 industriële oliedruktransmitter met intrinsieke veiligheid Ex Ib IIB T6 Gb en nulfout ≤ ± 1% FS voor oliebronboringen

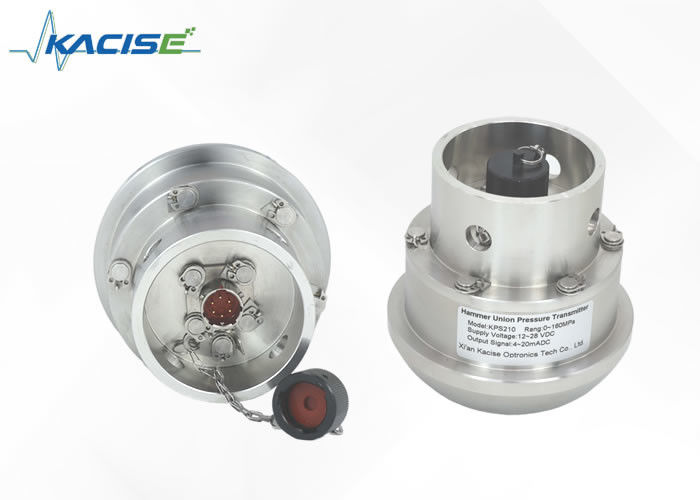

KPS210 spanningsmeter hogedruktransmitter is een nieuw product dat buitenlandse geavanceerde technologie en binnenlandse sensorproductietechnologie integreert. Het is opnieuw een kristallisatie van de introductie en verwerking van buitenlandse producttechnologie door ons bedrijf. De sensor maakt gebruik van geïmporteerde, uiterst nauwkeurige rekstrookjes met grote weerstand en binnenlandse unieke membraantechnologie. Het meetbereik kan 160 MPa bereiken en heeft de kenmerken van hoge respons, hoge precisie, sterke structuur, corrosieweerstand, trillingsweerstand, hoge prestaties en hoge kostenprestaties.

Het product wordt veel gebruikt in boorapparatuur in de olie-industrie, vooral voor hogedrukmetingen van geïmporteerde breekvoertuigen en cementeervoertuigen. Het is de voorkeurszender om geïmporteerde producten te vervangen.

Dit explosieveilige type voldoet aan de vereisten van de GB3836.1-2010- en GB3836.4-2010-normen en heeft het explosieveilige certificaat verkregen. Het explosieveilige merkteken is Ex ib IIB T6 Gb.

Het explosieveilige product is geschikt voor gelegenheden waar explosieve gassen kunnen ontstaan. De overeenkomstige explosieveilige gebieden zijn Zone 1 en Zone 2, en het typische representatieve gas is propaan.

4.1 Transport

Controleer of het instrument tijdens het transport is beschadigd. Als er duidelijke schade is, neem dan contact met ons op.

4.2 Verpakking en opslag

Verwijder de verpakking niet vóór installatie.

4.3 Toegestane omstandigheden voor opslag:

• Opslagtemperatuur: -40~+70 °C
• Opslagvochtigheid: 45%~75% relatieve vochtigheid (geen condensatie)

Het drukgevoelige element dat in dit product wordt gebruikt, brengt de druk over via het drukgevoelige membraan. Elke aanraking zal schade aan de zender veroorzaken.

▶ Raak de binnenkant van de drukinterface op geen enkele manier aan.

5.1 Installatievoorbereiding

Controleer of het uiterlijk van de zender goed is;

Het afdichtingsoppervlak van de drukinterface van de zender is schoon en onbeschadigd;

Houd rekening met de toepasbaarheid van het meetmedium;

De omgevingstemperatuur en mediumtemperatuur moeten binnen de technische specificaties van het product liggen;

Er is voldoende ruimte voor een veilige elektrische installatie.

5.2 Transmitterinstallatie en afdichtingsmethode: Union 2”#1502

5.3 Elektrisch systeem zender

De bij het product passende plug-in is een waterdichte plug-in. Om het beschermingsniveau van het product te garanderen, moet u de connector vergrendelen tijdens de elektrische aansluiting.

Voeding: Zie het productlabel voor details (de voeding moet voldoen aan de eisen van de relevante normen en het voedingssysteem moet betrouwbaar zijn.) De intrinsiek veilige explosieveilige zender wordt gevoed door een veiligheidsbarrière.

Vereisten voor elektrische aansluiting: Kies een kabel met een diameter die overeenkomt met de kabelwartel van de plug, en de kabelwartel en plug moeten intact zijn.

Vereisten voor elektrische aansluitingen: Zie het productlabel voor de bedradingsdefinitie

Definitie van productpin:

• A (rood): voeding V﹢
• B (zwart): signaaluitgang OUT (tweedraadssysteem)
• C: leeg
• D: leeg
• E (geel): reset + (kalibratie)
• F (wit): reset - (kalibratie)

5.4 Voorzorgsmaatregelen voor gebruik van de zender voor intrinsieke veiligheid in een explosieve gasomgeving

Wanneer intrinsiek veilige explosieveilige zenders worden gebruikt in explosieve gasomgevingen voor elektrische aansluiting, moeten ze worden gecombineerd met veiligheidsbarrières om een ​​intrinsiek veilig explosiebestendig systeem te vormen. De veiligheidsbarrière en de voeding worden in een veilig gebied geplaatst, en de intrinsiek veilige zender wordt in een gevaarlijk gebied geplaatst. Let op een veilige aarding.

5.5 Voorzorgsmaatregelen voor gebruik van de zender voor intrinsieke veiligheid in een explosieve gasomgeving

Wanneer intrinsiek veilige explosieveilige zenders worden gebruikt in explosieve gasomgevingen voor elektrische aansluiting, moeten ze worden gecombineerd met veiligheidsbarrières om een ​​intrinsiek veilig explosiebestendig systeem te vormen. De veiligheidsbarrières en voedingen moeten in het veilige gebied worden geplaatst, en de intrinsiek veilige zenders moeten in het gevaarlijke gebied worden geplaatst. Let op een veilige aarding.

Het intrinsiek veilige tweedraads 4~20mADC-uitgangssysteem wordt als volgt weergegeven:

De maximaal toegestane verdeelde capaciteit Cc=Co-Ci, de maximaal toegestane verdeelde inductie Lc=Lo-Li van de systeemverbindingskabel tussen de zender en de veiligheidsbarrière.

De maximaal toegestane verdeelde capaciteit Cc=Co-Ci,

De maximaal toegestane verdeelde inductantie Lc=Lo-Li.

Co≥Ci+Cc Lo≥Li+Lc

Uo≤Ui Io≤Ii Po≤Pi

De veiligheidsbarrière kan vrij door de gebruiker worden geselecteerd, zolang de parameters aan de bovenstaande eisen voldoen en een explosieveilig certificaat hebben. De installatie en het gebruik van de veiligheidsbarrière moeten worden uitgevoerd volgens de instructiehandleiding van de veiligheidsbarrière.

Ons Precision Pressure Sensor-product wordt geleverd met uitgebreide technische ondersteuning en services om ervoor te zorgen dat u de beste ervaring met ons product heeft. Onze ondersteunende diensten omvatten installatiebegeleiding, hulp bij problemen en advies over productonderhoud. Ons doel is ervoor te zorgen dat u het meeste uit ons Precision Pressure Sensor-product haalt en de gewenste resultaten behaalt.

Productverpakking:

• 1 precisiedruksensor
• Gebruikershandleiding
• Beschermende schuimvulling

Verzending:

• Verzonden via standaard verzending over land
• Verwachte levertijd: 5-7 werkdagen
• Trackinginformatie wordt via e-mail verstrekt
