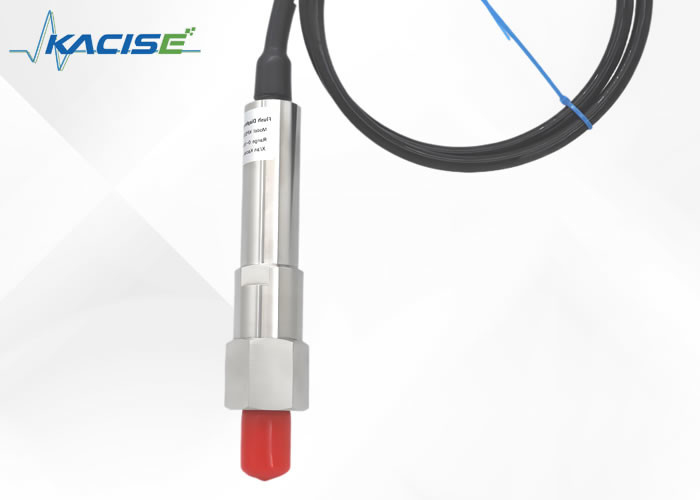

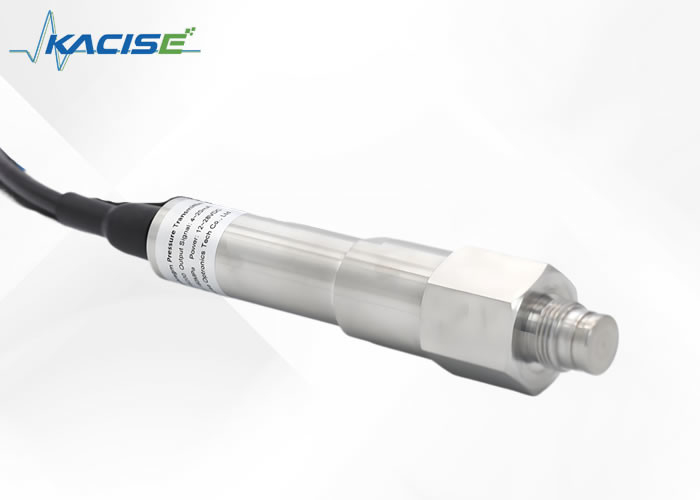

Explosiebestendige spanningsmeter IP65 Hoogdrukzender voor waterpomp en gas

KPS200-druktransmitter voor het doorvloeibare membraan

1.Inleiding

De spanningsmeter-hochdrukzender is een ander resultaat van de invoering en vertering van buitenlandse producttechnologie door ons bedrijf.en het heeft de kenmerken van een hoge respons, hoge precisie, solide structuur, corrosiebestendigheid, trillingsbestendigheid, hoge prestaties en hoge kosten.

Het product wordt op grote schaal gebruikt in de aardolieindustrie, met name voor de hoge drukmeting van geïmporteerde modderpompen, fracturerende trucks, cementerende trucks, enz.,en is de voorkeurszender ter vervanging van geïmporteerde producten.

Dit explosiebestendige type voldoet aan de eisen van GB3836.1-2010 en GB3836.4-2010 en heeft een explosiebestendige certificering verkregen.

Het explosiebestendige product is geschikt voor gevallen waarin explosieve gassen kunnen verschijnen.

2.afmeting

3.Technische specificaties

4Transport, verpakking en opslag

4.1 Vervoer

Controleer of het instrument tijdens het transport is beschadigd.

4.2 Verpakking en opslag

Verwijder de verpakking niet voor de installatie.

4.3 Toegestane opslagomstandigheden:

Bergingstemperatuur: -40 °C tot +70 °C

Bewaaringsvochtigheid: 45%~75% relatieve vochtigheid (geen condensatie)

5Installatie

Het drukgevoelige element dat in dit product wordt gebruikt, zendt druk door het drukgevoelige diafragma.

▶ Raak de binnenkant van de drukinterface op geen enkele manier aan.

5.1 Voorbereiding van de installatie

Controleer of de zender goed uitziet;

Het afdichtingsoppervlak van de drukinterface van de zender is schoon en onbeschadigd;

de toepasbaarheid van het gemeten medium in overweging nemen;

De omgevingstemperatuur en de gemiddelde temperatuur moeten binnen de technische specificaties van het product liggen;

Er is voldoende ruimte voor veilige elektrische installaties.

5.2 Installatie- en afdichtingsmethode van de zender: rechte draad, afdichtingsoppervlak met gebruikmaking van een afdichtingsring

Installatie interne draad:

De interne draaddiepte van de zenderinstallatie moet groter zijn dan de draadlengte.

5.3 Elektrisch systeem van de zender

Om het productbeschermingsniveau te waarborgen, moet u de aansluiting tijdens de elektrische aansluiting vergrendelen.

Stroomvoorziening: Zie het productetiket voor meer informatie (de stroomvoorziening moet voldoen aan de eisen van de desbetreffende normen en het stroomvoorzieningssysteem moet betrouwbaar zijn.) De intrinsiek veilige explosiebestendige zender wordt aangedreven door een veiligheidsbarrière.

Elektrische aansluitingsvereisten: Selecteer een kabel met een diameter die overeenkomt met de kabelklier van de stekker, en de kabelklier en de stekker moeten intact zijn.

Voorschriften voor elektrische aansluiting: Zie het productetiket voor de definitie van de bedrading

Definitie van de productspeld:

Zwart: stroomvoorziening V+

Rood: signaaluitgang OUT (tweedraadsysteem)

6Ontmanteling, onderhoud, reiniging en reparatie

6.1 Afsplitsing van het product

De zender wordt gebruikt op gevaarlijke plaatsen zoals giftige, schadelijke, hoge temperatuur en hoge druk.

▶ Gelieve de desbetreffende gebruiksvoorschriften te volgen.

▶ Draag de nodige beschermingsmiddelen.

De drukzender moet worden gedemp en afgeschakeld, de elektrische verbinding worden losgekoppeld en met een moersleutel worden verwijderd.

6.2 Onderhoud

De zender vereist geen onderhoud tijdens normaal gebruik en wordt alleen door de fabrikant onderhouden.

Bij gebruik van explosiebestendige zenders zal een onjuiste werking de explosiebestendige prestaties in de weg staan.

▶ Explosiebestendige producten die van nature veilig zijn, mogen geen circuitonderdelen of -constructies vervangen om de explosiebestendige prestaties van het product te voorkomen.

6.3 Reiniging

Het gebruik van het verkeerde reinigingsmiddel zal het productetiket beschadigen

▶ Gebruik geen irriterende reinigingsmiddelen.

▶ Gebruik geen schadelijke of scherpe reinigingsmiddelen.

▶ Gebruik geen schuurstof of spons.

Gebruik schoon water en traditionele reinigingsmiddelen om het product te reinigen.Veeg het oppervlak van de zender af met een zachte vochtige doek.

6.4 Herstel

Residuele media kunnen lichamelijk letsel, materiële schade en milieuschade veroorzaken

De residuele media op de gedemonteerde druktransmitter kunnen schade toebrengen aan personeel, milieu en apparatuur.

▶ Met gevaarlijke stoffen, met inbegrip van gegevens over de materiële veiligheid van de desbetreffende media.

Bij het vervoeren van de druktransmitter moet u rekening houden met de volgende punten:

Alle geleverde instrumenten mogen geen gevaarlijke stoffen bevatten (zoals zuren, alkalis, oplossingen, enz.) en moeten vóór teruggave worden gereinigd.de originele verpakking of geschikte verpakking voor vervoer moet worden gebruikt.

6.5 Verwijdering

Onjuiste behandeling van het product kan schadelijk zijn voor het milieu.

Verwijder de zendcomponenten en verpakkingsmaterialen op een milieuvriendelijke manier en in overeenstemming met de nationale voorschriften voor afvalverwijdering.

7. Fouten

In geval van een storing van de zender moet eerst worden nagegaan of de zender correct is geïnstalleerd vanaf de drukverbinding en de elektrische verbinding.

De meest voorkomende storingen en oplossingen zijn als volgt:
