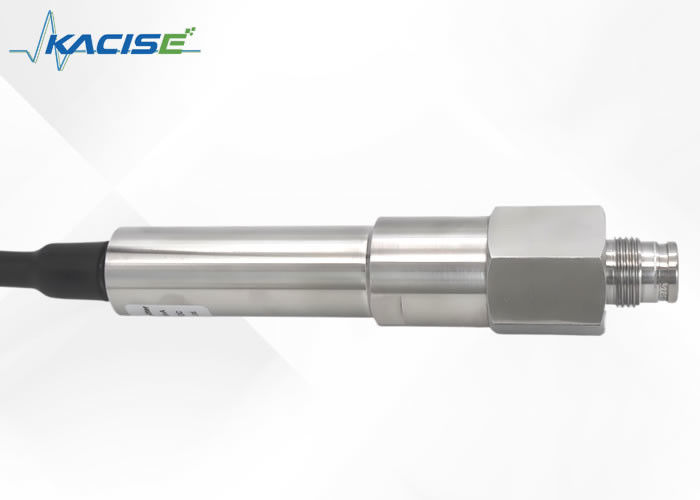

Splitsingsdiafragma druk sensor met 4~20m ADC-uitgangssignaal en 0~30...160MPa meetbereik voor explosiebestendige toepassingen

De hogedrukdruktransmitter met spanningsmeter is een ander resultaat van de introductie en verwerking van buitenlandse producttechnologie door ons bedrijf. Het meetbereik kan 160 MPa bereiken en heeft de kenmerken van hoge respons, hoge precisie, solide structuur, corrosieweerstand, trillingsweerstand, hoge prestaties en hoge kostenprestaties.

Het product wordt veel gebruikt in de aardolie-industrie, vooral voor hogedrukmetingen van geïmporteerde modderpompen, breekwagens, cementeerwagens, enz., en is de voorkeurszender om geïmporteerde producten te vervangen.

Dit explosieveilige type voldoet aan de eisen van de GB3836.1-2010- en GB3836.4-2010-normen en heeft een explosiebestendig certificaat verkregen.

Het explosieveilige product is geschikt voor gelegenheden waar explosieve gassen kunnen ontstaan. De overeenkomstige explosieveilige gebieden zijn Zone 1 en Zone 2, en het typische representatieve gas is propaan.

Controleer of het instrument tijdens het transport is beschadigd. Als er duidelijke schade is, neem dan contact met ons op.

Verwijder de verpakking niet vóór installatie.

• Opslagtemperatuur: -40~+70 °C
• Opslagvochtigheid: 45%~75% relatieve vochtigheid (geen condensatie)

Het drukgevoelige element dat in dit product wordt gebruikt, brengt de druk over via het drukgevoelige membraan. Elke aanraking zal schade aan de zender veroorzaken.

• ▶ Raak de binnenkant van de drukinterface op geen enkele manier aan.

• Controleer of het uiterlijk van de zender goed is;
• Het afdichtingsoppervlak van de drukinterface van de zender is schoon en onbeschadigd;
• Houd rekening met de toepasbaarheid van het meetmedium;
• De omgevingstemperatuur en mediumtemperatuur moeten binnen de technische specificaties van het product liggen;
• Er is voldoende ruimte voor een veilige elektrische installatie.

De interne draaddiepte van de zenderinstallatie moet groter zijn dan de draadlengte.

De bij het product passende plug-in is een waterdichte plug-in. Om het beschermingsniveau van het product te garanderen, moet u de connector vergrendelen tijdens de elektrische aansluiting.

Voeding: Zie het productlabel voor details (de voeding moet voldoen aan de eisen van de relevante normen en het voedingssysteem moet betrouwbaar zijn.) De intrinsiek veilige explosieveilige zender wordt gevoed door een veiligheidsbarrière.

Vereisten voor elektrische aansluiting: Kies een kabel met een diameter die overeenkomt met de kabelwartel van de plug, en de kabelwartel en plug moeten intact zijn.

Vereisten voor elektrische aansluitingen: Zie het productlabel voor de bedradingsdefinitie

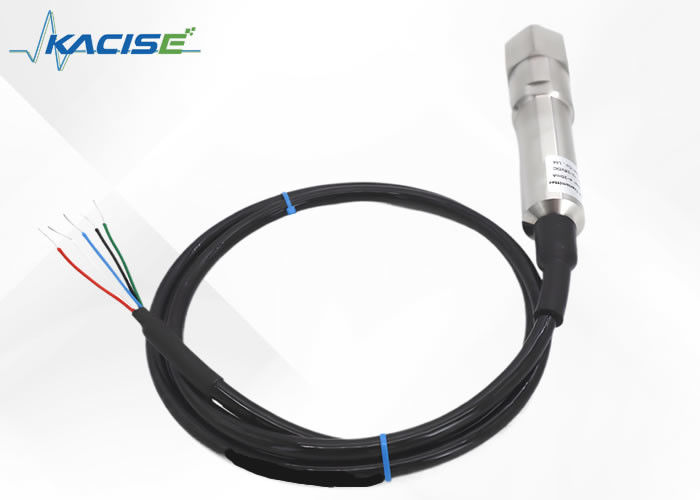

• Zwart: Voeding V﹢
• Rood: Signaaluitgang OUT (tweedraadssysteem)

De zender wordt gebruikt op gevaarlijke plaatsen zoals giftig, schadelijk, hoge temperaturen en hoge druk.

• ▶ Volg de relevante bedrijfsspecificaties.
• ▶ Draag de noodzakelijke beschermende uitrusting.

De druktransmitter moet drukloos worden gemaakt en uitgeschakeld, de elektrische verbinding loskoppelen en een sleutel gebruiken om deze te verwijderen.

De zender heeft bij normaal gebruik geen onderhoud nodig en wordt uitsluitend door de fabrikant onderhouden.

Bij gebruik van explosieveilige zenders zal een onjuiste bediening ertoe leiden dat de explosieveilige prestaties mislukken.

• ▶ Intrinsiek veilige explosieveilige producten mogen geen circuitcomponenten of -structuren vervangen om te voorkomen dat de explosieveilige prestaties van het product worden beïnvloed.

Het gebruik van het verkeerde reinigingsmiddel zal het productlabel beschadigen

• ▶ Gebruik geen irriterende schoonmaakmiddelen.
• ▶ Gebruik geen schadelijk of scherp schoonmaakgerei.
• ▶ Gebruik geen schuurdoekjes of sponzen.

Gebruik schoon water en traditionele schoonmaakmiddelen om het product schoon te maken. Vóór het reinigen moet de druktransmitter drukloos en uitgeschakeld zijn. Veeg het oppervlak van de zender af met een zachte, vochtige doek.

Achtergebleven media kunnen persoonlijk letsel, materiële schade en milieuschade veroorzaken

De achtergebleven media op de gedemonteerde druktransmitter kunnen schade toebrengen aan personeel, milieu en apparatuur.

• ▶ Met gevaarlijke stoffen, inclusief materiaalveiligheidsgegevens van de betreffende media.

Let bij het transporteren van de druktransmitter op de volgende punten:

Alle geleverde instrumenten mogen geen gevaarlijke stoffen bevatten (zoals zuren, logen, oplossingen etc.) en moeten worden gereinigd voordat ze worden geretourneerd. Wanneer u het instrument ter reparatie retourneert, dient u de originele verpakking of een geschikte transportverpakking te gebruiken.

Onjuiste omgang met het product kan schade aan het milieu veroorzaken.

Voer de zenderonderdelen en verpakkingsmaterialen op een milieuvriendelijke manier en in overeenstemming met de nationale afvalverwerkingsvoorschriften af.

Controleer bij eventuele storingen aan de zender eerst of de zender correct is geïnstalleerd vanaf de drukaansluiting en de elektrische aansluiting.

Veelvoorkomende fouten en oplossingen zijn als volgt:
