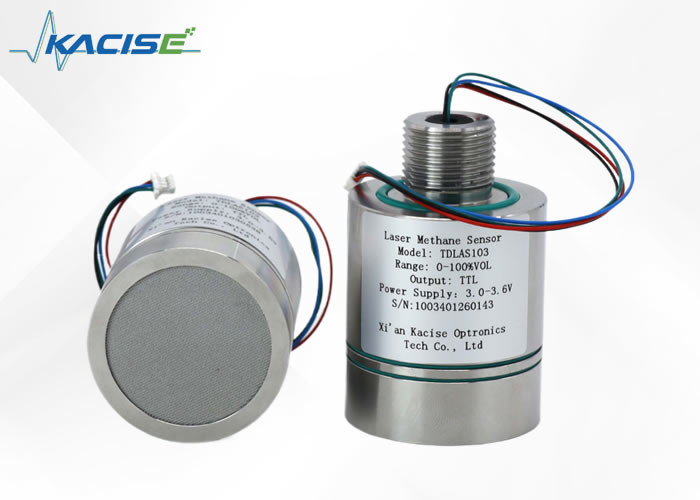

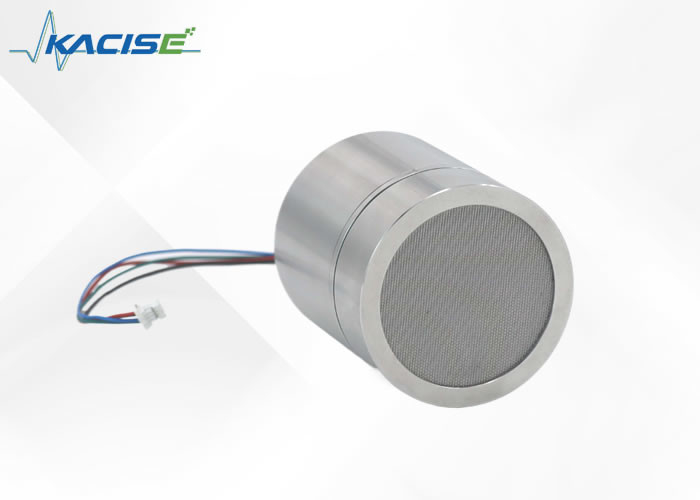

IP66 Beschermingsgraad Explosiebestendige gasdetector Sensor voor gevaarlijke omgevingen,gemiddelde werkstroom < 30 mA

Inleiding

Deze methaansensor van 3,3 V, ontwikkeld met behulp van TD-LAS-technologie, maakt gebruik van een 1653,7 nm laser om methaan te detecteren op basis van het karakteristieke absorptiespectrum.Het is immuun voor interferentie van waterdamp en andere gassenDe sensor combineert directe en golflengte modulatie absorptie technieken met een "N" type optische ontwerp, waardoor een lang optisch pad en een superieure gevoeligheid.Er worden lage-temperatuurlaser- en fotodetectorapparaten gebruikt samen met een temperatuurcompensatiealgoritme om een sterke aanpassingsvermogen voor het milieu te garanderen.Met zijn standaard draad installatie interface en communicatie protocol, is het zeer veelzijdig. Het wordt gebruikt als het kernonderdeel van methaangasmonitors voor ruimtes zoals ondergrondse ruimtes, restaurants,industriële terreinen, en steenkoolmijnen.

Kenmerken

•Hoge detectie nauwkeurigheid

Technologie voor directe en golflengte-modulatie in combinatie met een optisch pad dat is gevouwen, meetfout ≤ ± 6% ware waarde @ 25°C

•Goede aanpassingsvermogen voor het milieu

Breed temperatuurcompensatiecorrectiealgoritme, kan voldoen aan -40~+70°C toepassing

•Sterke anti-interferentie

Methaan "fingerprint spectrum" laser absorptie detectie technologie, anti-vergiftiging, anti-waterdamp en andere gas interferentie;

•Sterke structurele bescherming

Ontwerp van roestvrij staal, voldoet aan het explosiebestendige niveau Exia IIC T6 Ga

•Lage kosten

Lange levensduur, laag stroomverbruik, modulair ontwerp, eenvoudig te integreren

Afmetingen

Technische parameters:

Toepassingen:

a) De sensor geeft continu de gemeten methaanconcentratie, gemeten temperatuur, gemeten druk, sterkte van het lasersignaal,de werktemperatuur van de laser en de foutcode via de standaard TTL-seriepoort;

b) Het heeft een zelftestfunctie, die kan detecteren of de laser, foto-elektrische detector en spanningsstabilisatie sensor normaal zijn, wat helpt om het foutpunt te elimineren.

Communicatie-interface en definitie

Interfacevorm: SH1.0mm/4P

Kabellengte: 200 mm

Communicatieprotocol

(1) Configuratie van de communicatieinterface

UART-seriepoort: Baud-snelheid: 115200, databits: 8 bits,

Stopbit: 1 bit, parity bit: geen check

(2) Beschrijving van het communicatieprotocol

Nadat de sensor is ingeschakeld, gaat hij door een periode van preprocessing (6-10s) en begint hij vervolgens periodiek (1Hz) een vaste lengte string uit te geven.

Uitvoerstrengparsering (voorbeeld):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: het raamhoofd;

+000.00: methaanconcentratiewaarde, twee decimalen gereserveerd, eenheid % vol;

+ 24.0: de omgevingstemperatuur, de eenheid °C;

1006.22: de druk van de omgeving, hPa;

16.1: de laserlichtintensiteit en het effectieve bereik 3.6 21.6;

006.0Vergrotingsfactor, normaal bereik 1,0-126.0;

00: foutcodes

01: abnormaal optisch signaal; 02; Omgevingstemperatuur of abnormale druk; Optisch signaal te sterk; 04 lasertemperatuur anomalie;

05Het lichtsignaal is te zwak.

13: xor controlecode

Foutcode

Voorzorgsmaatregelen

a) De werkspanning van de sensor is 3,3 V en het seriële interfaceniveau is 3,3 V;

b) sensor bevat precisie optische componenten, vermijd dan een gewelddadige botsing;

c) Werkomstandigheden: -40°C tot +70°C

d) Relatieve luchtvochtigheid 0­99% RH (niet-condensatie).

Opmerking: De werkspanning van de sensor is 3,3 V. Het is verboden de stroomtoevoerspanning van meer dan 3,6 VDC aan de sensor aan te sluiten om schade aan de sensor te voorkomen.
