Inleiding

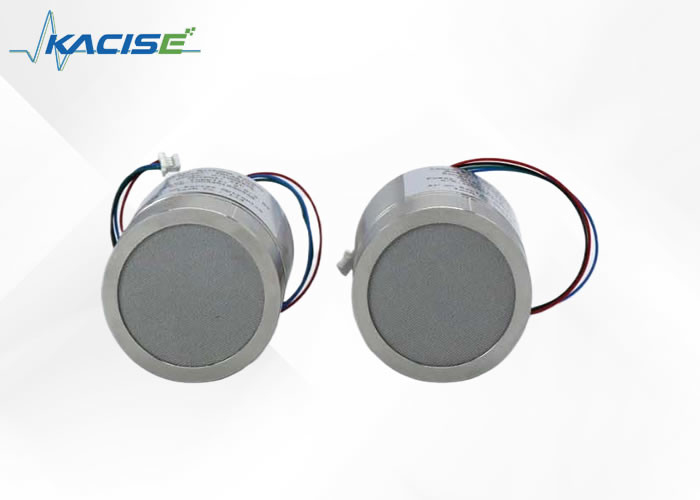

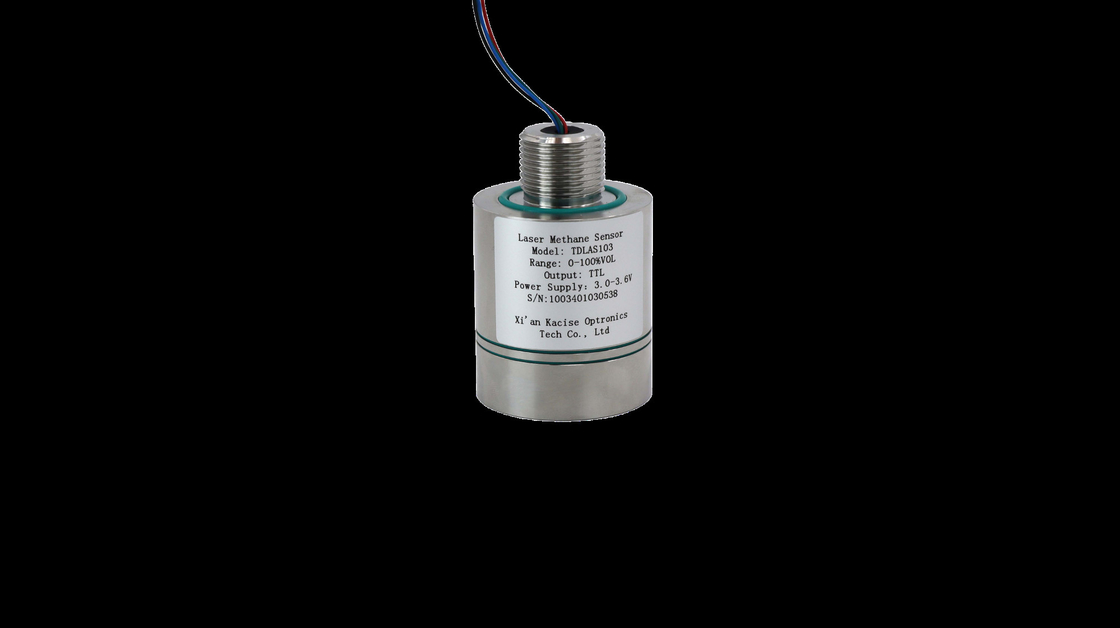

De 3,3V methaan sensor maakt gebruik van afstembare diode laser absorptiespectroscopie (TD-LAS) technologie en werkt met een 1653,7nm laser om methaan te detecteren door het absorberen van zijn unieke "vingerafdruk spectrum"." Het weerstaat storingen van waterdamp of andere gassenDe combinatie van directe absorptie en golflengtemodulatie, samen met de optische padstructuur van het type "N", maakt een uitgebreid absorptiepad mogelijk, waardoor een hoge gevoeligheid wordt gewaarborgd.Het ontwerp bevat laagtemperatuurlasercomponenten en een temperatuurcompensatiealgoritme.De standaard installatie- en communicatie-interface verbetert de compatibiliteit, waardoor het op grote schaal geschikt is voor het detecteren van methaanlekken in gebieden zoals steenkoolmijnen.,industriële omgevingen en ondergrondse ruimtes.
Kenmerken
•Hoge detectie nauwkeurigheid
Technologie voor directe en golflengte-modulatie in combinatie met een optisch pad dat is gevouwen, meetfout ≤ ± 6% ware waarde @ 25°C
•Goede aanpassingsvermogen voor het milieu
Breed temperatuurcompensatiecorrectiealgoritme, kan voldoen aan -40~+70°C toepassing
•Sterke anti-interferentie
Methaan "fingerprint spectrum" laser absorptie detectie technologie, anti-vergiftiging, anti-waterdamp en andere gas interferentie;
•Sterke structurele bescherming
Ontwerp van roestvrij staal, voldoet aan het explosiebestendige niveau Exia IIC T6 Ga
•Lage kosten
Lange levensduur, laag stroomverbruik, modulair ontwerp, eenvoudig te integreren
Afmetingen
Technische parameters:
| Parameters |
TecnicalIk...Indicatoren |
| Metingsgas |
Methaan |
| Maatstaf van meting |
TD-LAS |
| Detectiemodus |
Dispersief |
| Meetbereik |
0-20% VOL (aanpasbaar) |
| Meetfout @ 25°C |
< +0,06%VOL,0-1%VOL
< + 6%Echte waarde, 1-20% VOL |
| Ondergrens van detectie |
00,2% VOL |
| Minimale resolutie |
0.01% VOL |
| Reactietijd |
T90<15s |
| Werkspanning |
3.0VDC ~ 3,6VDC |
| Gemiddelde werkstroom |
< 30 mA |
| Piekstroom |
< 210 mA |
| Uitgangsmodus |
Standaard TTL-seriepoort |
| Werktemperatuur |
-40°C tot +70°C |
| Werkvochtigheid |
0 ~ 99% RH (condensatie) |
| Explosiebestendige tekening |
Ex ia IICT6 Ga |
| Intrinsieke veiligheidsparameter |
Uitvoer:3.3V II:50mA
Pi:0.250W Ci:20uF
Li:3.14uH |
| Beschermingsniveau |
IP66 |
| Gewicht van het product |
255 g |
| Afmetingen van producten |
φ41,7 mmx63,6 mm |
Toepassingen:
a) De sensor geeft continu de gemeten methaanconcentratie, gemeten temperatuur, gemeten druk, sterkte van het lasersignaal,de werktemperatuur van de laser en de foutcode via de standaard TTL-seriepoort;
b) Het heeft een zelftestfunctie, die kan detecteren of de laser, foto-elektrische detector en spanningsstabilisatie sensor normaal zijn, wat helpt om het foutpunt te elimineren.
Communicatie-interface en definitie
Interfacevorm: SH1.0mm/4P
Kabellengte: 200 mm
| Aantal |
Cgeuren |
Ik...InterfacedVerwijdering |
| 1 |
Rood |
VCC |
| 2 |
Zwart |
GND |
| 3 |
Blauw |
RX |
| 4 |
Groen |
TX |
Communicatieprotocol
(1) Configuratie van de communicatieinterface
UART-seriepoort: Baud-snelheid: 115200, databits: 8 bits,
Stopbit: 1 bit, parity bit: geen check
(2) Beschrijving van het communicatieprotocol
| Aantal byte-volgorde |
Functiecode |
Byte-nummer |
Eenheid |
Voorbeeld |
| 0 |
Hoofd van het frame |
1 |
- |
Een |
| 1-7 |
Concentratie |
7 |
% VOL |
+000.00 |
| 8 |
Vrije ruimte |
1 |
- |
|
| 9-13 |
Omgevingstemperatuur |
5 |
°C |
+23.7 |
| 14 |
Vrije ruimte |
1 |
- |
|
| 15-21 |
Omgevingsluchtdruk |
7 |
hPa |
1006.22 |
| 22 |
Vrije ruimte |
1 |
- |
|
| 23-27 |
Lichtintensiteit |
5 |
- |
+16.1 |
| 28 |
Vrije ruimte |
1 |
- |
|
| 29-35 |
Winstcoëfficiënt |
7 |
- |
B+6.0 |
| 36 |
Vrije ruimte |
1 |
- |
|
| 37-38 |
Foutcode |
2 |
- |
00 |
| 39 |
Vrije ruimte |
1 |
- |
|
| 40-41 |
Xor-controlecode |
2 |
- |
3D |
| 42 |
Vervoer terugkeer karakter |
1 |
: |
: |
| 43 |
Lijnbreukken |
1 |
|
|
Nadat de sensor is ingeschakeld, gaat hij door een periode van preprocessing (6-10s) en begint hij vervolgens periodiek (1Hz) een vaste lengte string uit te geven.
Uitvoerstrengparsering (voorbeeld):
A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13
A: het raamhoofd;
+000.00: methaanconcentratiewaarde, twee decimalen gereserveerd, eenheid % vol;
+ 24.0: de omgevingstemperatuur, de eenheid °C;
1006.22: de druk van de omgeving, hPa;
16.1: de laserlichtintensiteit en het effectieve bereik 3.6 21.6;
006.0Vergrotingsfactor, normaal bereik 1,0-126.0;
00: foutcodes
01: abnormaal optisch signaal; 02; Omgevingstemperatuur of abnormale druk; Optisch signaal te sterk; 04 lasertemperatuur anomalie;
05Het lichtsignaal is te zwak.
13: xor controlecode
Foutcode
| Foutcode |
Betekenis |
Foutcode |
Betekenis |
| 0 |
Sensor werkt goed |
3 |
Het lasersignaal is sterk. |
| 1 |
Het signaal van de fotodetector is abnormaal. |
4 |
Laser temperatuur anomalie |
| 2 |
Temperatuur- en druksensor afwijking |
5 |
Het lasersignaal is te zwak. |
Voorzorgsmaatregelen
a) De werkspanning van de sensor is 3,3 V en het seriële interfaceniveau is 3,3 V;
b) sensor bevat precisie optische componenten, vermijd dan een gewelddadige botsing;
c) Werkomstandigheden: -40°C tot +70°C
d) Relatieve luchtvochtigheid 099% RH (niet-condensatie).
Opmerking: De werkspanning van de sensor is 3,3 V. Het is verboden de stroomtoevoerspanning van meer dan 3,6 VDC aan de sensor aan te sluiten om schade aan de sensor te voorkomen.
