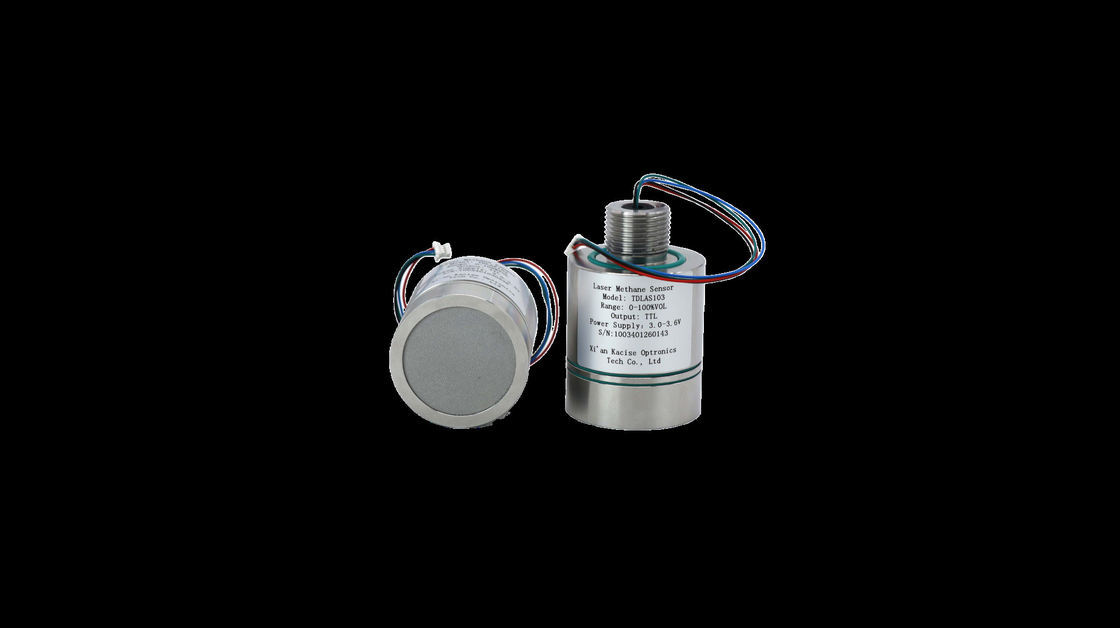

Compact methaan laser methaan detectie / industriële veiligheid met lage detectie limiet 0,2% VOL

Inleiding

De 3,3V methaan sensor is ontwikkeld met behulp van TD-LAS en gebruikt een 1653,7 nm laser om methaan te detecteren via zijn onderscheidende "fingerprint spectrum" absorptie.met een vermogen van niet meer dan 50 WDoor direct absorberen en golflengte modulatie technieken te combineren met een "N" type optische structuur, bereikt het een lang absorptiepad, hoge gevoeligheid en precisie.De laagtemperatuurlaser en fotodetector, in combinatie met een temperatuurcompensatie-algoritme, verbeteren de aanpassingsvermogen van het milieu.De standaardcommunicatie- en installatiefuncties maken het breed compatibel voor methaanbewaking in industriële installaties., mijnbouw en ondergrondse toepassingen.

Kenmerken

•Hoge detectie nauwkeurigheid

Technologie voor directe en golflengte-modulatie in combinatie met een optisch pad dat is gevouwen, meetfout ≤ ± 6% ware waarde @ 25°C

•Goede aanpassingsvermogen voor het milieu

Breed temperatuurcompensatiecorrectiealgoritme, kan voldoen aan -40~+70°C toepassing

•Sterke anti-interferentie

Methaan "fingerprint spectrum" laser absorptie detectie technologie, anti-vergiftiging, anti-waterdamp en andere gas interferentie;

•Sterke structurele bescherming

Ontwerp van roestvrij staal, voldoet aan het explosiebestendige niveau Exia IIC T6 Ga

•Lage kosten

Lange levensduur, laag stroomverbruik, modulair ontwerp, eenvoudig te integreren

Afmetingen

Technische parameters:

Toepassingen:

a) De sensor geeft continu de gemeten methaanconcentratie, gemeten temperatuur, gemeten druk, sterkte van het lasersignaal,de werktemperatuur van de laser en de foutcode via de standaard TTL-seriepoort;

b) Het heeft een zelftestfunctie, die kan detecteren of de laser, foto-elektrische detector en spanningsstabilisatie sensor normaal zijn, wat helpt om het foutpunt te elimineren.

Communicatie-interface en definitie

Interfacevorm: SH1.0mm/4P

Kabellengte: 200 mm

Communicatieprotocol

(1) Configuratie van de communicatieinterface

UART-seriepoort: Baud-snelheid: 115200, databits: 8 bits,

Stopbit: 1 bit, parity bit: geen check

(2) Beschrijving van het communicatieprotocol

Nadat de sensor is ingeschakeld, gaat hij door een periode van preprocessing (6-10s) en begint hij vervolgens periodiek (1Hz) een vaste lengte string uit te geven.

Uitvoerstrengparsering (voorbeeld):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: het raamhoofd;

+000.00: methaanconcentratiewaarde, twee decimalen gereserveerd, eenheid % vol;

+ 24.0: de omgevingstemperatuur, de eenheid °C;

1006.22: de druk van de omgeving, hPa;

16.1: de laserlichtintensiteit en het effectieve bereik 3.6 21.6;

006.0Vergrotingsfactor, normaal bereik 1,0-126.0;

00: foutcodes

01: abnormaal optisch signaal; 02; Omgevingstemperatuur of abnormale druk; Optisch signaal te sterk; 04 lasertemperatuur anomalie;

05Het lichtsignaal is te zwak.

13: xor controlecode

Foutcode

Voorzorgsmaatregelen

a) De werkspanning van de sensor is 3,3 V en het seriële interfaceniveau is 3,3 V;

b) sensor bevat precisie optische componenten, vermijd dan een gewelddadige botsing;

c) Werkomstandigheden: -40°C tot +70°C

d) Relatieve luchtvochtigheid 0­99% RH (niet-condensatie).

Opmerking: De werkspanning van de sensor is 3,3 V. Het is verboden de stroomtoevoerspanning van meer dan 3,6 VDC aan de sensor aan te sluiten om schade aan de sensor te voorkomen.

Ondersteuning en diensten

Technische ondersteuning voor gasdetectoren bevat deskundige bijstand voor het oplossen en oplossen van problemen, reparatie- en onderhoudsdiensten,en kalibratie en testen om nauwkeurige prestaties te garanderenWe bieden producthandleidingen en documentatie, samen met begeleiding voor product selectie en aanpassing.

Verpakking en verzending:
Verpakking:
Gasdetector Sensor eenheid
Gebruikershandleiding
Montageapparatuur
Kalibratiecertificaat
Verzendingsinformatie:
Verwachte levertijd: 5-8 werkdagen
